長崎県佐世保市I様邸

工事データ

工事時期: 2019年3月
工事内容: アンダーピニング沈下修正工事 (家の傾き修正)
基礎の形状: ベタ基礎
鋼管杭箇所数: 15箇所
鋼管杭最長圧入長さ: 1.5m
最大圧入t(トン)数: 10t
基礎補強長さ: 38m
ジャッキアップ(持ち上げ)箇所数: 13箇所
ジャッキアップ(持ち上げ)量: 40mm
工事責任者: 道生 隆治 よりコメント
年々進んでいく、お家の傾きで困っておられました。ドア等にも不具合が見られはじめ、お家のメンテナンスを考えた時、まずは傾きを直したいとの事で、ご相談をいただきました。工事中は、ご心配もおかけしましたが、傾きも直り、ドアなどの不具合も解消、大変喜んでいただけました。また、色々とお気遣いをいただきありがとうございました。今後は安心して過ごしていただければと思います。
工事施工図
家の傾き修正アンダーピニング工事

家の傾きの施工前の状態から、どのような工事内容を行って、
最終的にどのような形で工事を終えたのかを紹介しています。

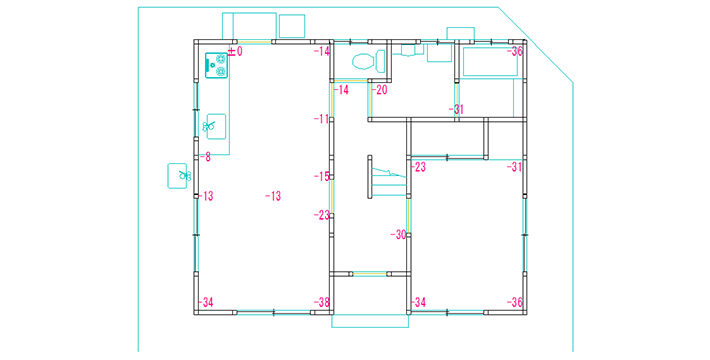

施工前
施工前図面

家の傾きの施工前では、図面左上を基点に家全体が傾いていました。ベタ基礎であったため一部が極端に地盤沈下を起こし傾いたという状況ではなく、家全体で多少歪なところもありますが傾きを生じていました。

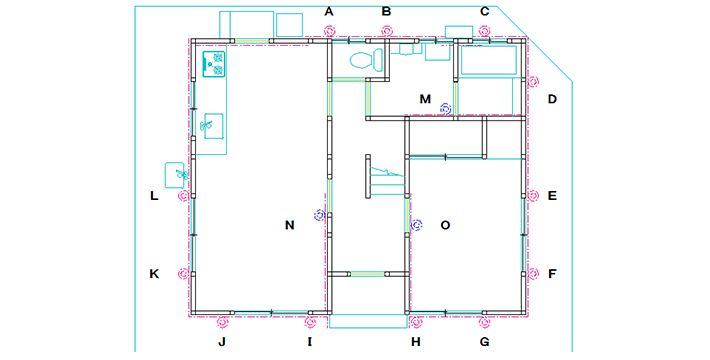

施工図面
施工図面

鋼管杭は鋼管杭を圧入する箇所
補強用鉄板は基礎補強・帯鉄板で補強を行う箇所
家の傾きを直す施工計画では、ベタ基礎で家全体が傾き且つ、図面左上を基点に全体が傾いているということで、ほぼ全体を持ち上げるという計画にしました。ベタ基礎の場合は、一部分を直すだけではかえって家全体のバランスを崩すこともあるため、このような計画が多くなります。

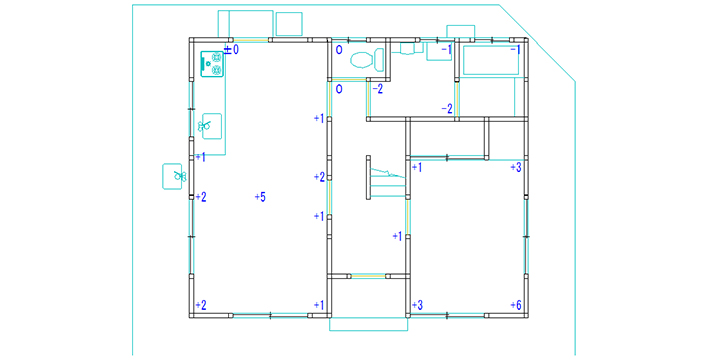

施工後
施工後

施工計画通りに家の傾きをほぼなくすことができました。同時に家の傾きによって生じていた建具などの不具合も家の傾きが直ることで解消され、お施主様にも大変喜んでいただけました。

工事写真

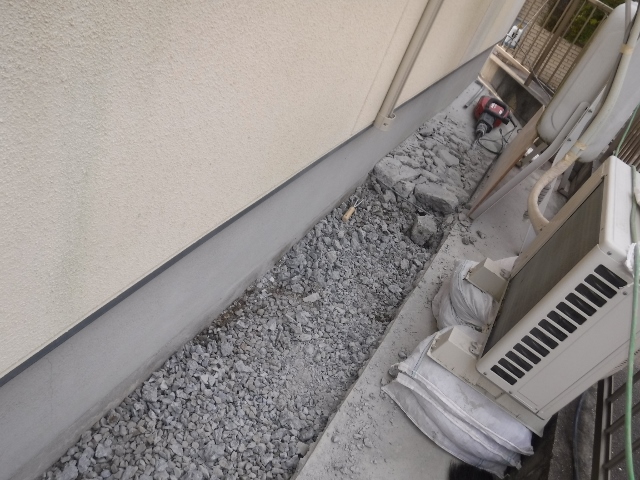

1.掘削作業
  • 写真画像1

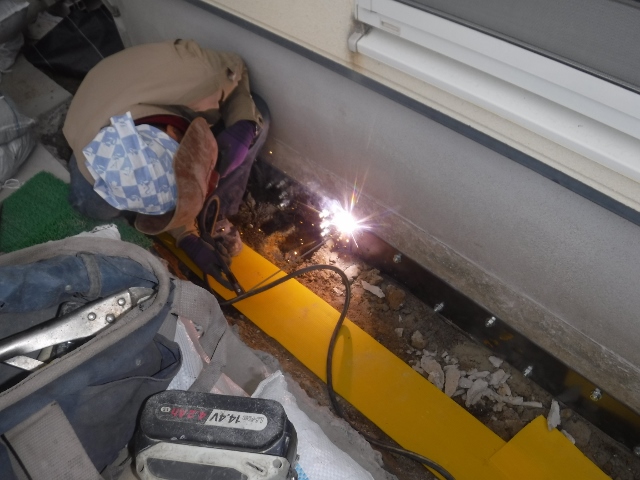

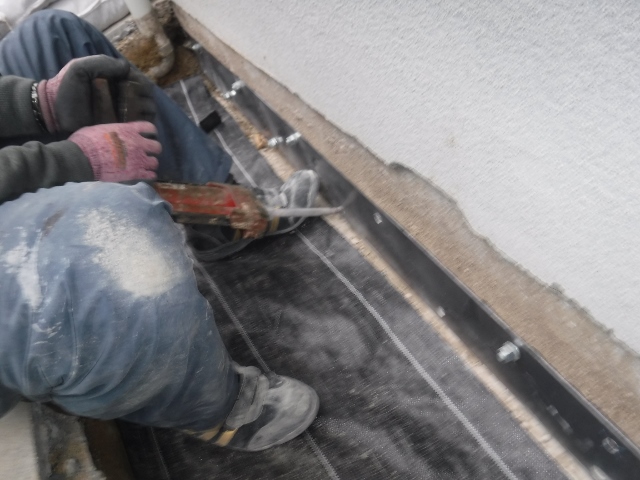

2.基礎補強
  • 写真画像2
  • 写真画像3

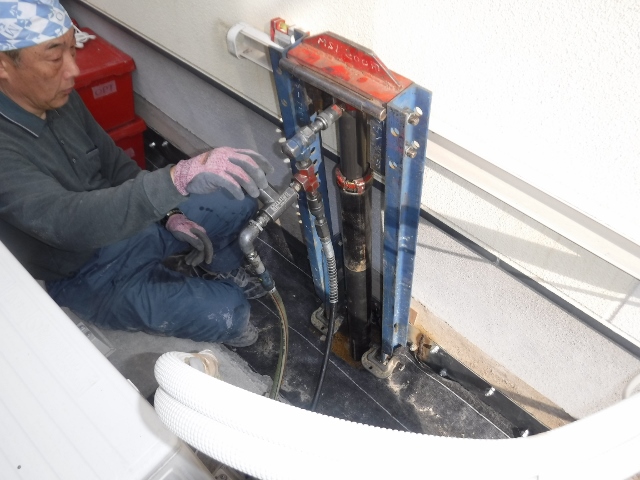

3.鋼管杭圧入
  • 写真画像4
  • 写真画像5

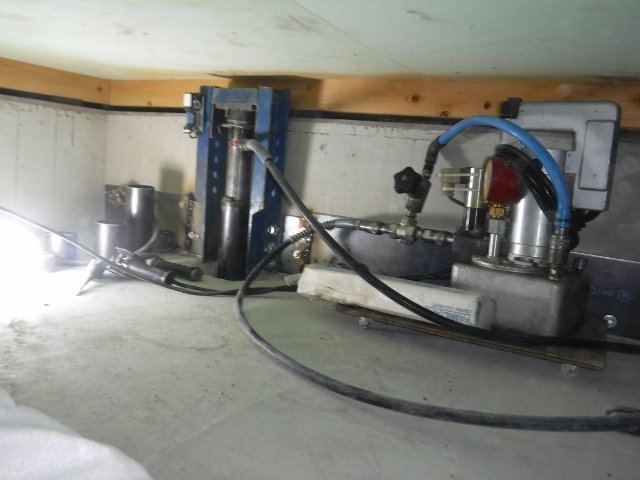

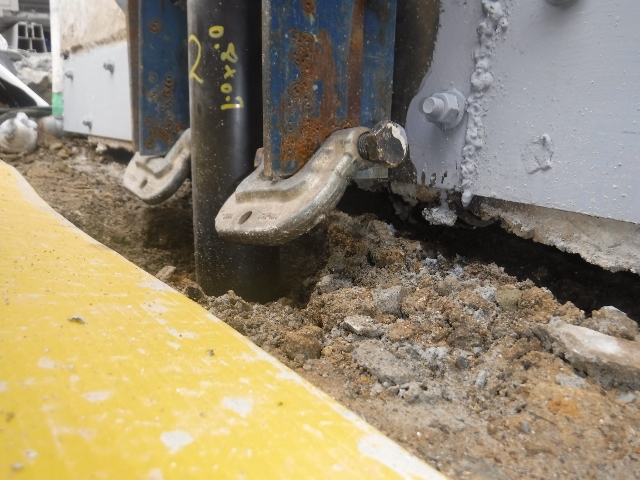

4.ジャッキアップ
  • 写真画像6

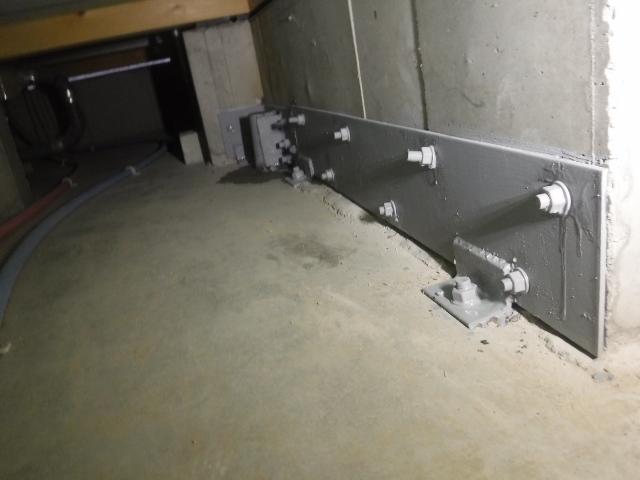

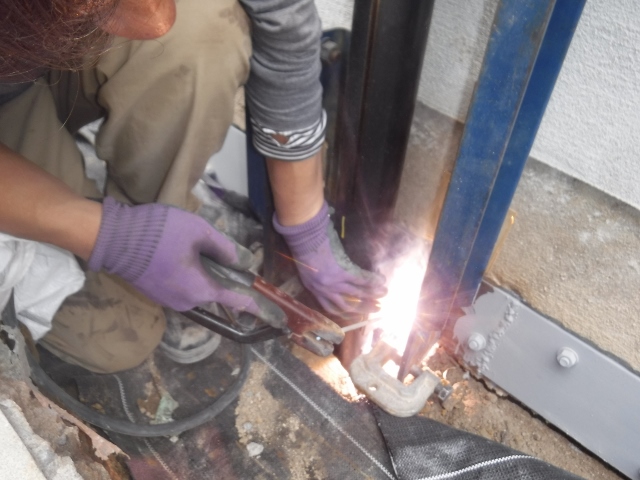

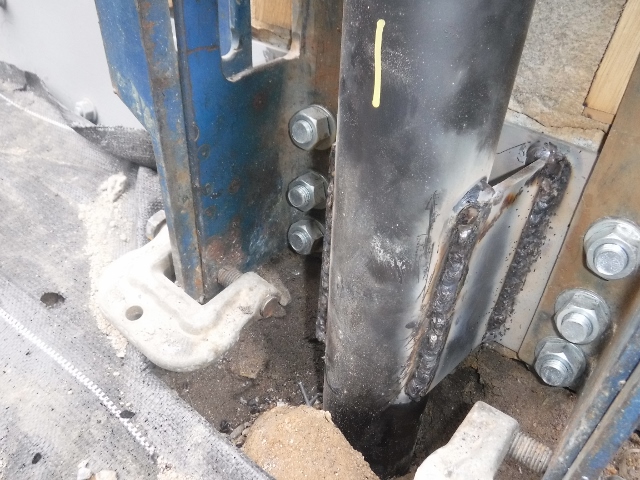

5.鋼管杭固定
  • 写真画像7
  • 写真画像8

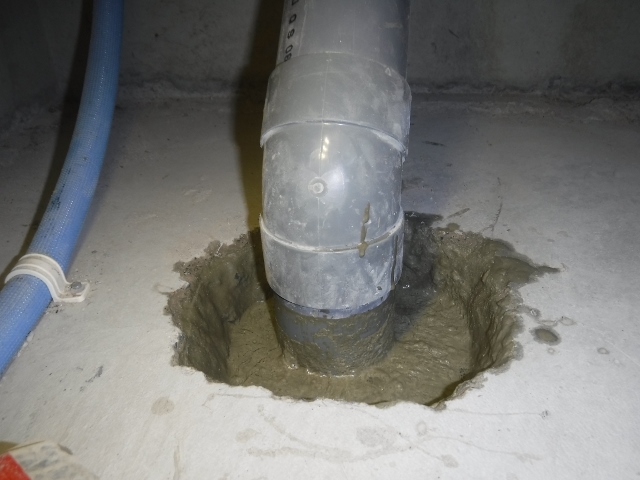

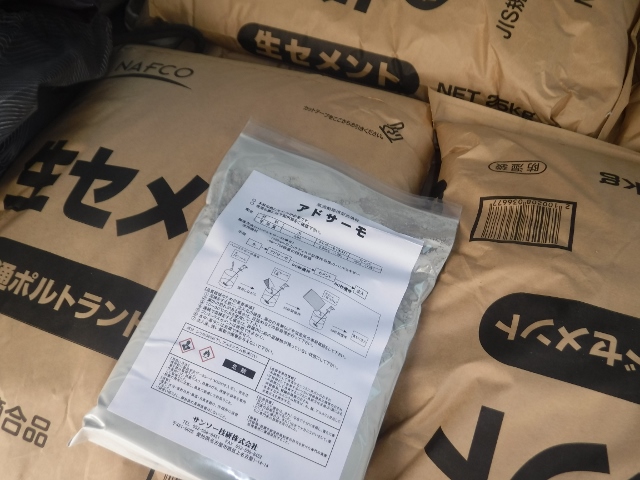

6.基礎下モルタル注入
  • 写真画像9
  • 写真画像10

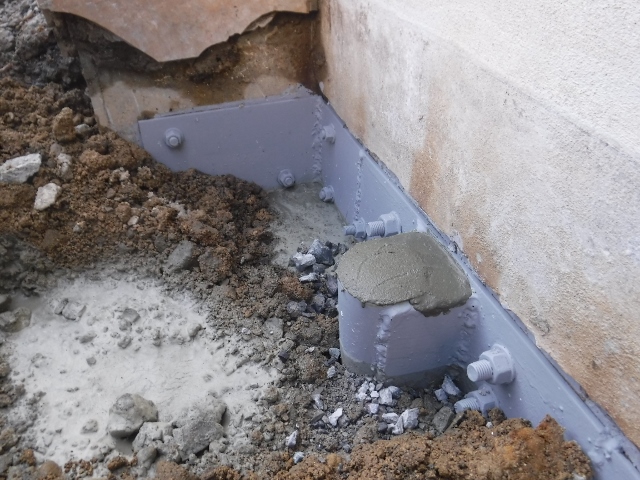

7.杭頭処理
  • 写真画像11
  • 写真画像12

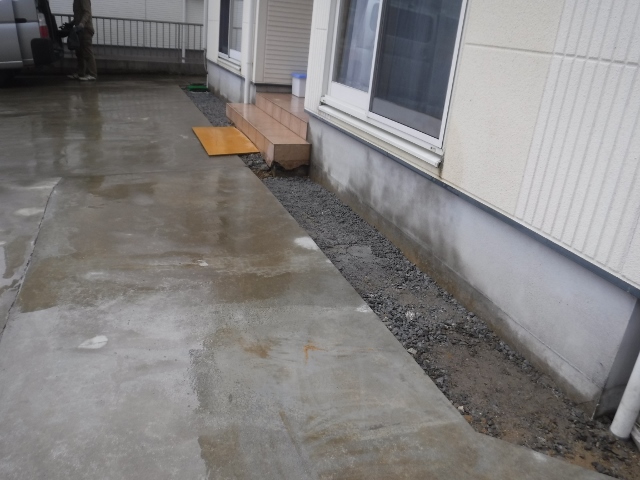

8.埋め戻し
  • 写真画像13

長崎県の施工実績一覧です。

合計工事件数:3

オプトのアンダーピニング修正工事では、下記の項目が重要な要素となります。
基礎の形状、杭数、最長杭の長さや基礎補強の長さによって工期や施工価格が決定しています。
参考にしたいリストをクリックすると詳細をご覧いただけます。

※一部、詳細をご覧いただけない施工事例もあります。

場所 時期 工事名 基礎形状 杭数
(本)
最長杭の
長さ
(m)
基礎補強の
長さ
(m)
持ち上げ量
(mm)
佐世保市 2019年3月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 15 1.5 38 40
長崎県 2017年9月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 11 6.6 31 90
佐世保市 2016年10月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 9 5.2 32 115

場所:施工場所
時期:施工時期
工事名:どのような工事を行ったか
価格帯(税込):おおよその価格帯
基礎形状:基礎の形状(ベタ基礎/布基礎/無筋布基礎/ブロック基礎など)
杭数(本):鋼管杭を施工した箇所本数
最長杭の長さ(m):鋼管杭が最長何m地中に入って家屋を支えているかのメートル数
基礎補強の長さ(m):基礎に鉄板を施工し、基礎の補強を行った範囲
持ち上げ量(mm):ジャッキアップにより家屋を持ち上げた量
