福岡県福岡市S様邸

工事データ

工事時期: 2018年3月
工事内容: アンダーピニング沈下修正工事 (家の傾き修正)
基礎の形状: ベタ基礎
鋼管杭箇所数: 5箇所
鋼管杭最長圧入長さ: 2.4m
最大圧入t(トン)数: 9.5t
基礎補強長さ: 16m
ジャッキアップ(持ち上げ)箇所数: 5箇所
ジャッキアップ(持ち上げ)量: 16mm
工事責任者: 道生 隆治 よりコメント
8年前に建築された増築部分、年々進行しているように思われる傾きでご相談がありました。沈下量は大きくありませんが、短い範囲での沈下でトイレのドアのひっかかりや、クロスのひび割れに不安があったそうです。沈下修正後には、トイレのドアは気持ちよく開け閉めもできるようになり、不安もなくなり大変喜んでいただけました。
工事施工図
家の傾き修正アンダーピニング工事

家の傾きの施工前の状態から、どのような工事内容を行って、
最終的にどのような形で工事を終えたのかを紹介しています。

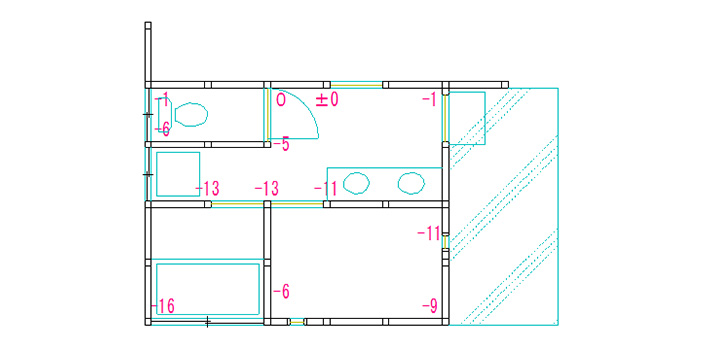

施工前
施工前図面

以前に増築された部分のみの増築部の傾きの修正でした。大きな沈下量ではないのですが範囲が狭いこともありクロスのひび割れや扉の開閉等で不具合が発生していました。

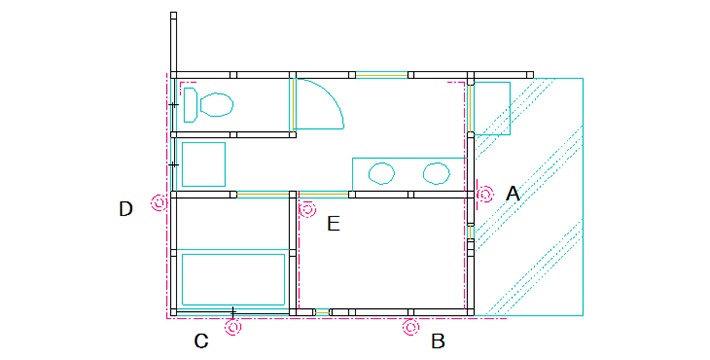

施工図面
施工図面

鋼管杭は鋼管杭を圧入する箇所
補強用鉄板は基礎補強・帯鉄板で補強を行う箇所
施工計画は、面積が大きくないないこともありますが、傾きのある全体をジャッキアップする計画をしました。

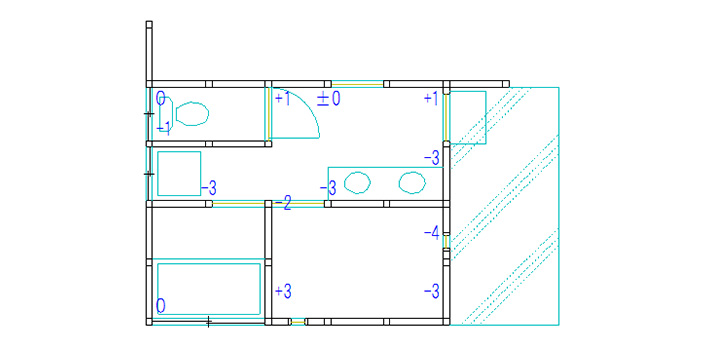

施工後
施工後

施工完了後は、傾きはもちろん直り、建物の傾きによって生じていた扉の開閉やクロスのひび割れも小さくなる等解消されました。

工事写真

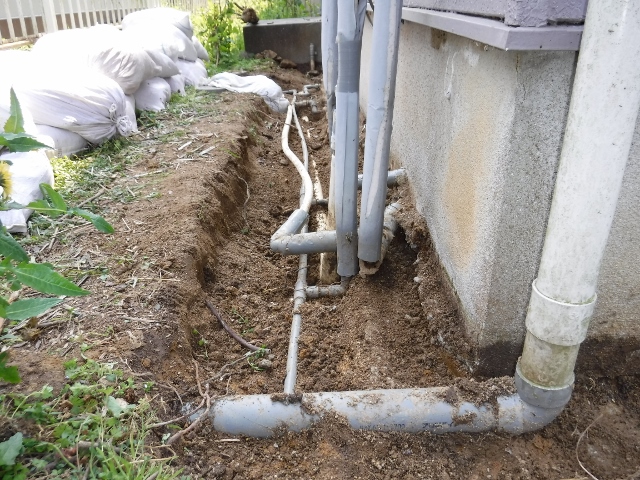

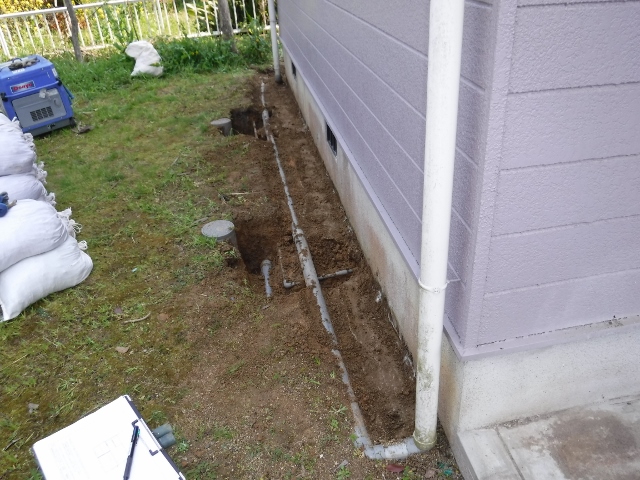

1.掘削作業
  • 写真画像1
  • 写真画像2

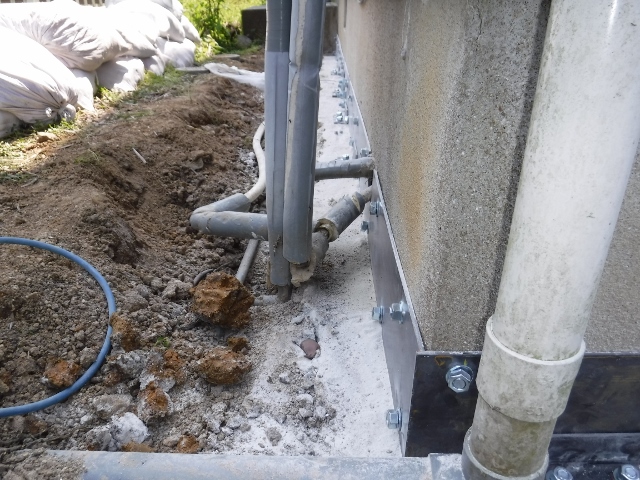

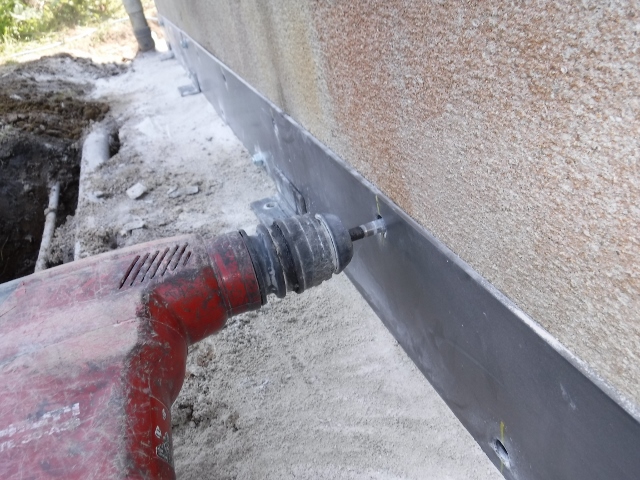

2.基礎補強
  • 写真画像3
  • 写真画像4

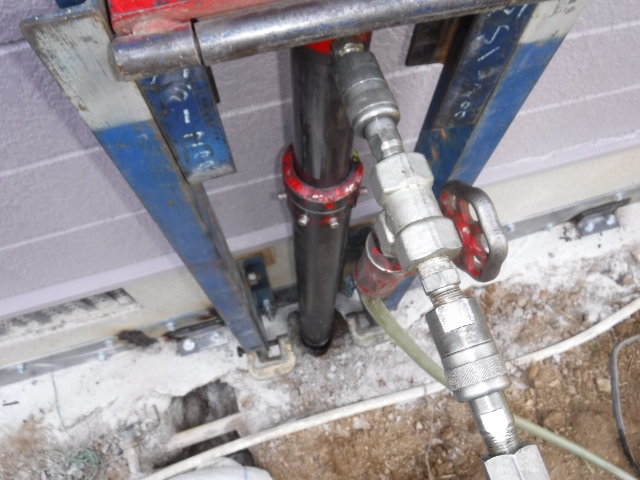

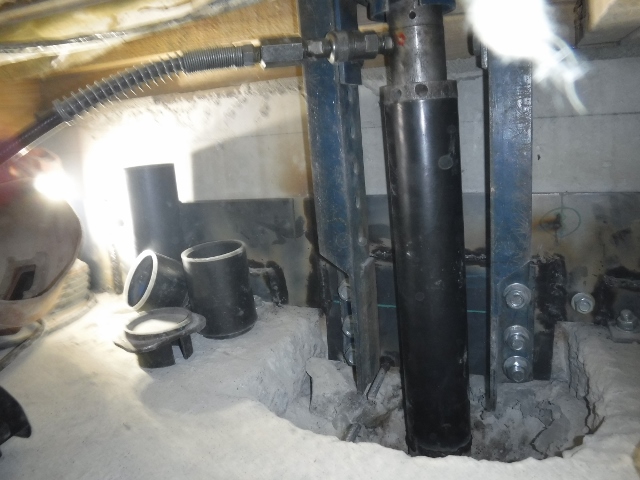

3.鋼管杭圧入
  • 写真画像5
  • 写真画像6

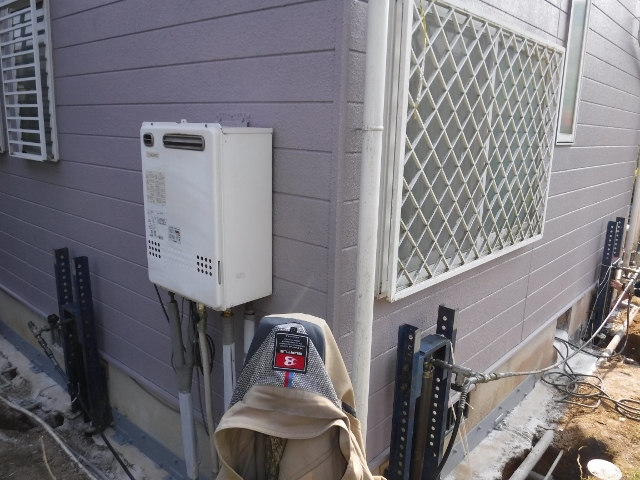

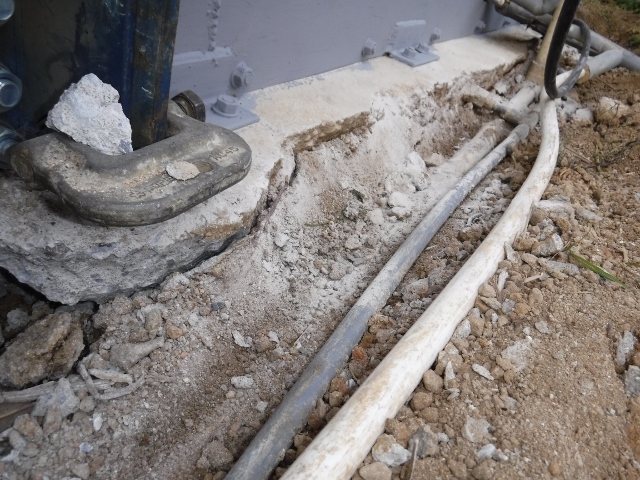

4.ジャッキアップ
  • 写真画像7
  • 写真画像8

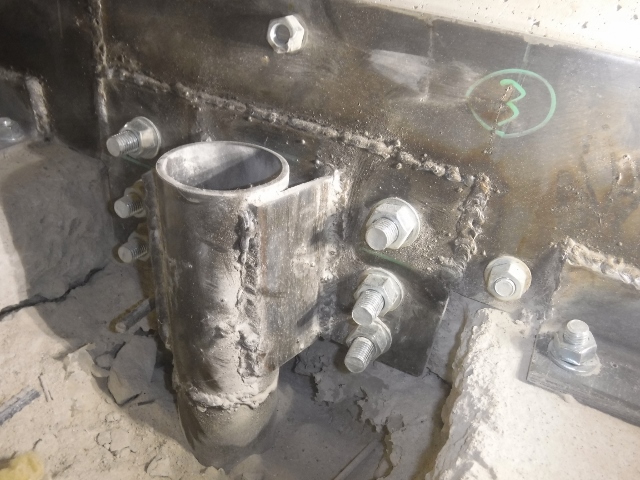

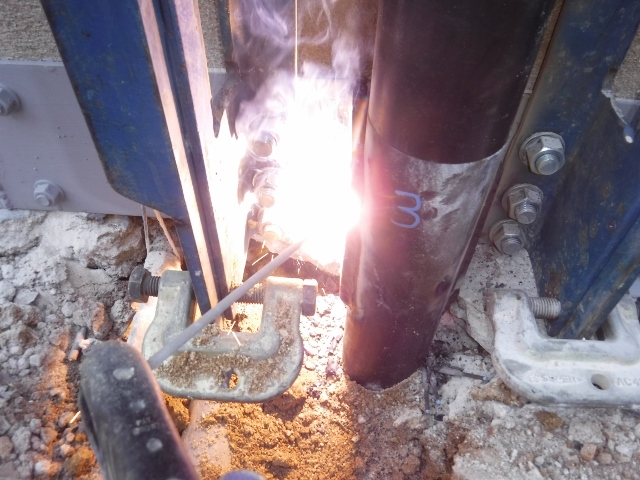

5.鋼管杭固定
  • 写真画像9
  • 写真画像10

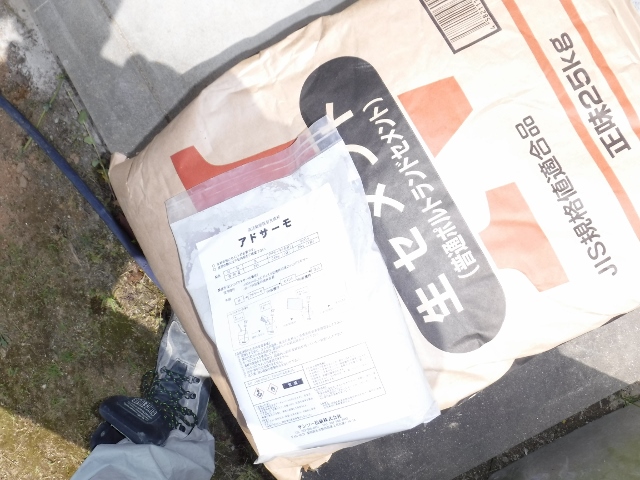

6.基礎下モルタル注入
  • 写真画像11
  • 写真画像12

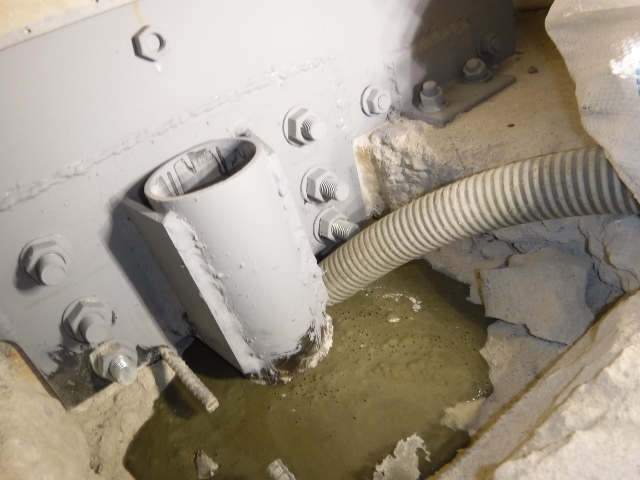

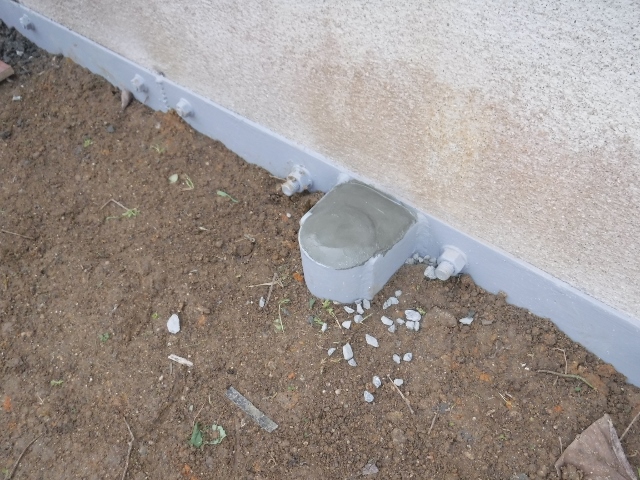

7.防錆塗布、鋼管杭仕上げ
  • 写真画像13
  • 写真画像14

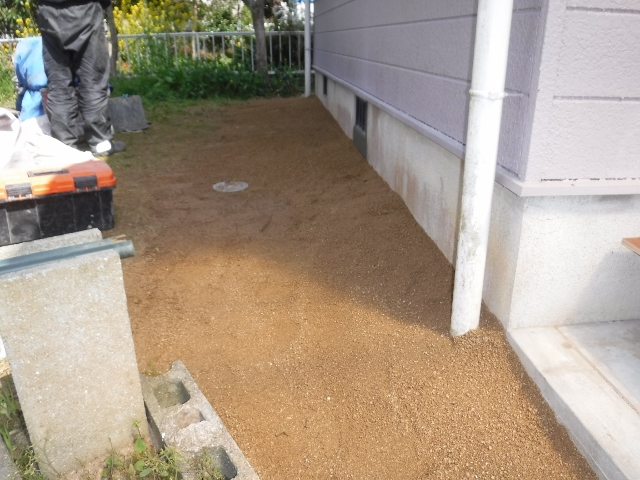

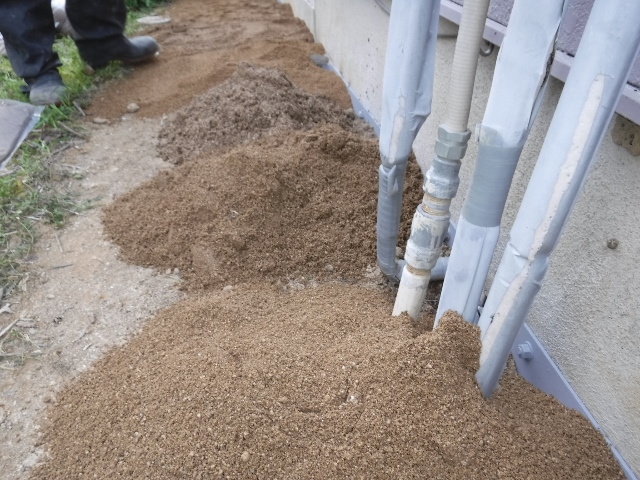

8.埋め戻し
  • 写真画像15
  • 写真画像16

福岡県の施工実績一覧です。

合計工事件数:4

オプトのアンダーピニング修正工事では、下記の項目が重要な要素となります。
基礎の形状、杭数、最長杭の長さや基礎補強の長さによって工期や施工価格が決定しています。
参考にしたいリストをクリックすると詳細をご覧いただけます。

※一部、詳細をご覧いただけない施工事例もあります。

場所 時期 工事名 基礎形状 杭数
(本)
最長杭の
長さ
(m)
基礎補強の
長さ
(m)
持ち上げ量
(mm)
福岡市 2018年3月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 5 2.4 16 16
福岡市 2017年6月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 10 7.8 25 42
福岡市 2016年9月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 17 8.2 38 60
飯塚市 2015年10月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 11 5.9 34 43

場所:施工場所
時期:施工時期
工事名:どのような工事を行ったか
価格帯(税込):おおよその価格帯
基礎形状:基礎の形状(ベタ基礎/布基礎/無筋布基礎/ブロック基礎など)
杭数(本):鋼管杭を施工した箇所本数
最長杭の長さ(m):鋼管杭が最長何m地中に入って家屋を支えているかのメートル数
基礎補強の長さ(m):基礎に鉄板を施工し、基礎の補強を行った範囲
持ち上げ量(mm):ジャッキアップにより家屋を持ち上げた量
