熊本県八代市(株)雄建様管理物件

オプトトップページ > 施工実績 > 熊本県施工実績一覧 > 熊本県八代市(株)雄建様管理物件

工事データ

工事時期: 2020年9月
工事内容: アンダーピニング沈下修正工事 (家の傾き修正)
基礎の形状: ベタ基礎
鋼管杭箇所数: 18箇所
鋼管杭最長圧入長さ: 7.8m
最大圧入t(トン)数: 10t
基礎補強長さ: 43m
ジャッキアップ(持ち上げ)箇所数: 18箇所
ジャッキアップ(持ち上げ)量: 70mm
工事責任者: 道生 隆治 よりコメント
熊本地震で家が傾いてしまったそうです。
最大で70㎜の沈下がありました。
ジャッキアップの際には、素直に持ち上がってくれましたし、修正後の計測数値も気持ちの良い感じです。
(施工者目線で)構造体が丈夫なんだろうなぁという感じです。
悪いのは地盤ですが、鋼管杭の支持杭がありますので、、今後は丈夫な家と十分な支持杭で安心して過ごしていただけると思います。
ありがとうございました。
工事施工図
家の傾き修正アンダーピニング工事

家の傾きの施工前の状態から、どのような工事内容を行って、
最終的にどのような形で工事を終えたのかを紹介しています。

施工前
施工前図面

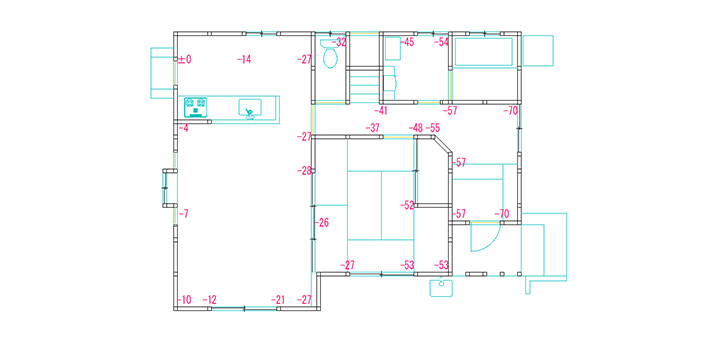

家の傾き修正前の計測状況です。熊本地震での被害で家の傾きが生じていました。基礎はベタ基礎で最大で70mmの傾きがありますが、全体的に均一に傾きがあるため基礎部分での損傷は特に見られない状況でした。

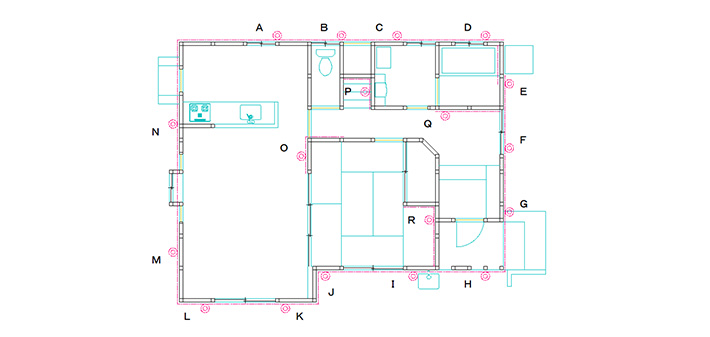

施工図面
施工図面

鋼管杭は鋼管杭を圧入する箇所
補強用鉄板は基礎補強・帯鉄板で補強を行う箇所
施工計画は、家全体が大きく傾いていたために家全体を鋼管杭でしっかりと支えて水平に保てるようにし、かつ家のバランスを保たせることやたわみ防止なども考慮した計画としています。

施工後
施工後

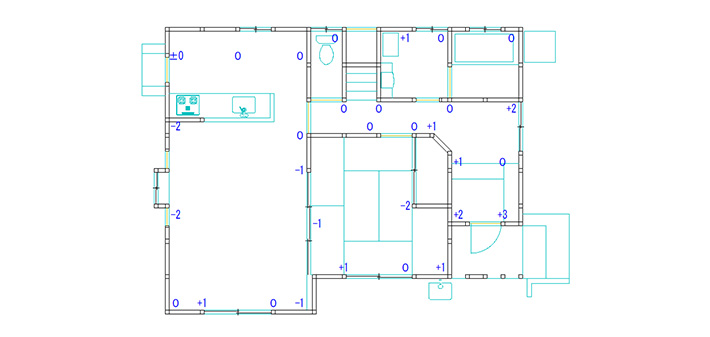

家の傾き修正後の計測結果です。施工計画通り家全体のバランスをよくした状態で家全体を水平に戻すことができました。大きな地震の被害で家が傾くことがよくあります。ベタ基礎での場合は、杭本数は増えるため費用が高額にはなりますが、今回の施工事例のように水平に戻すことは可能なケースが多くあります。

工事写真

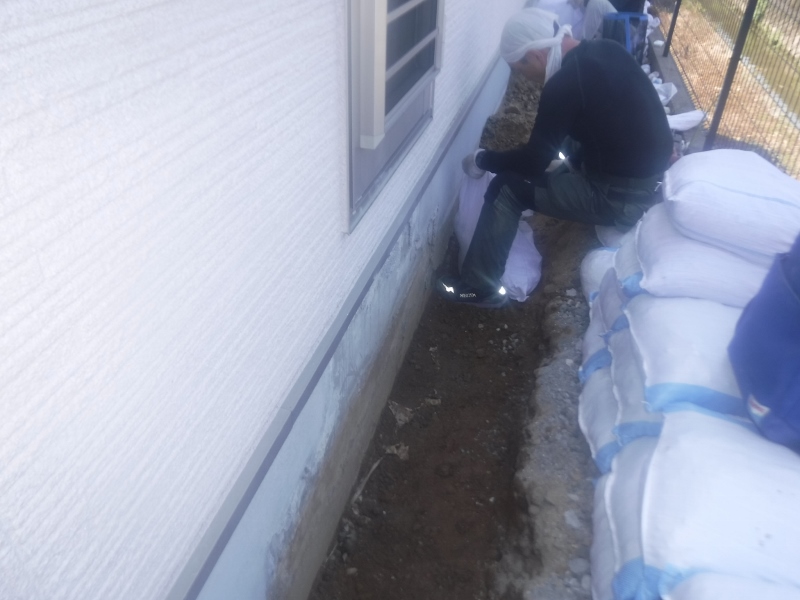

1.掘削作業
  • 写真画像1

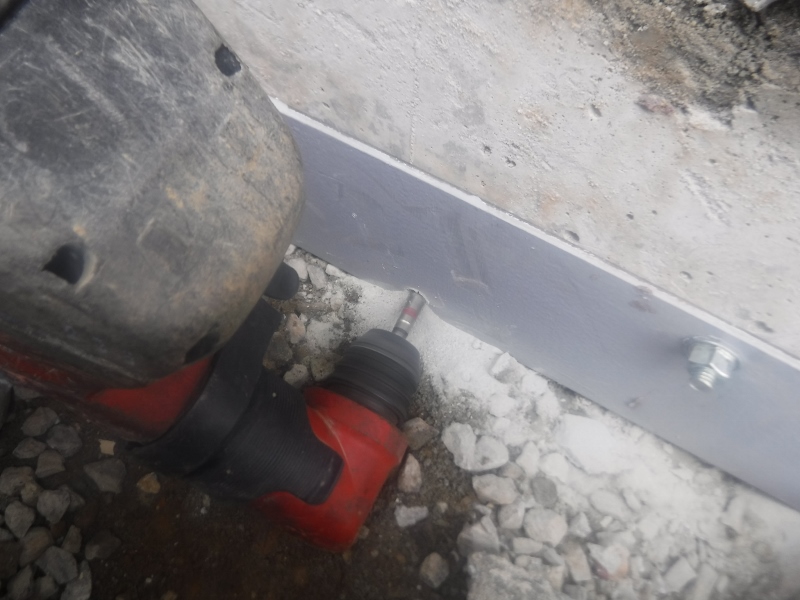

2.基礎補強
  • 写真画像2
  • 写真画像3

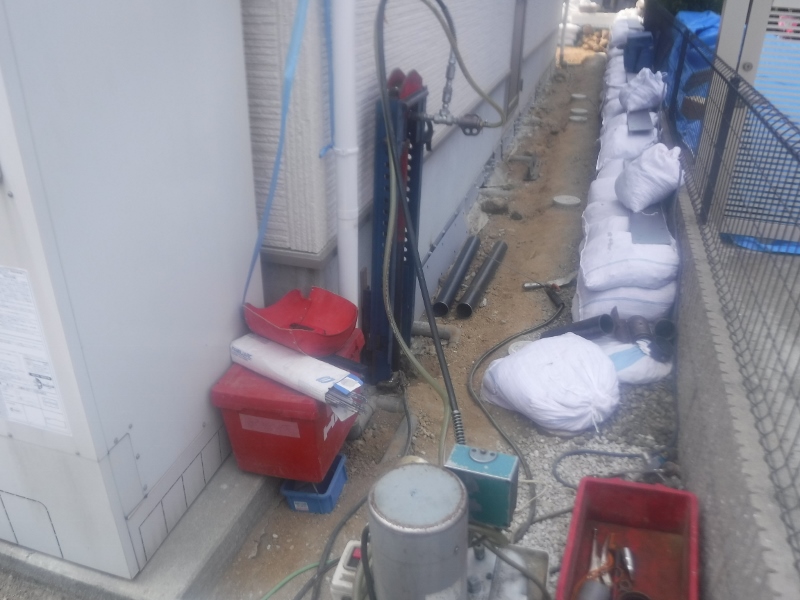

3.鋼管杭圧入
  • 写真画像4
  • 写真画像5

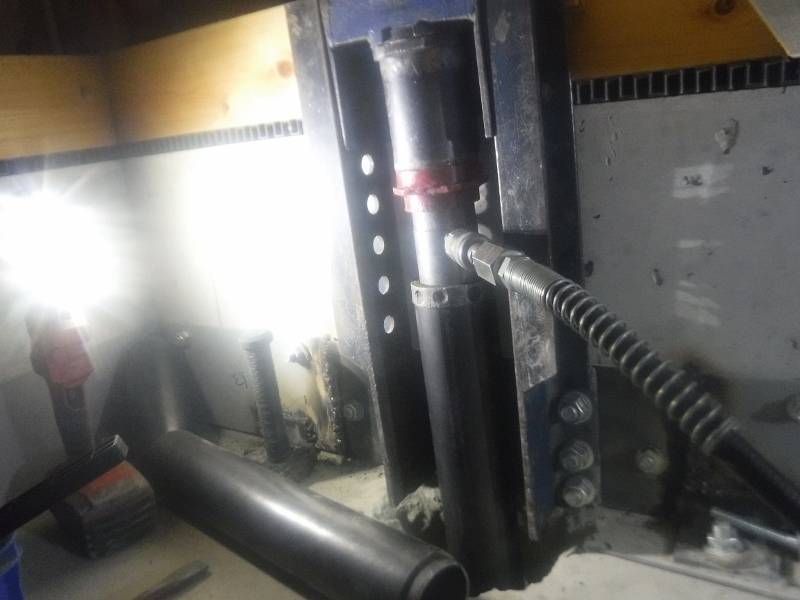

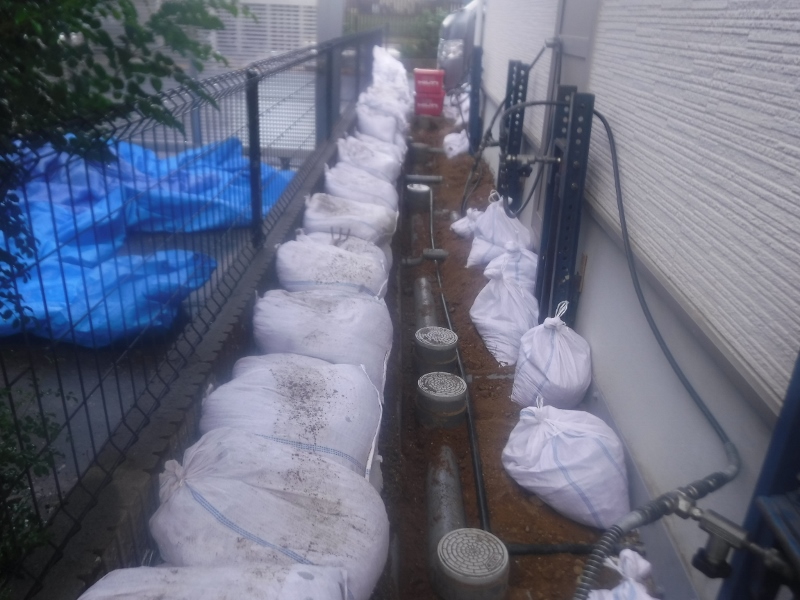

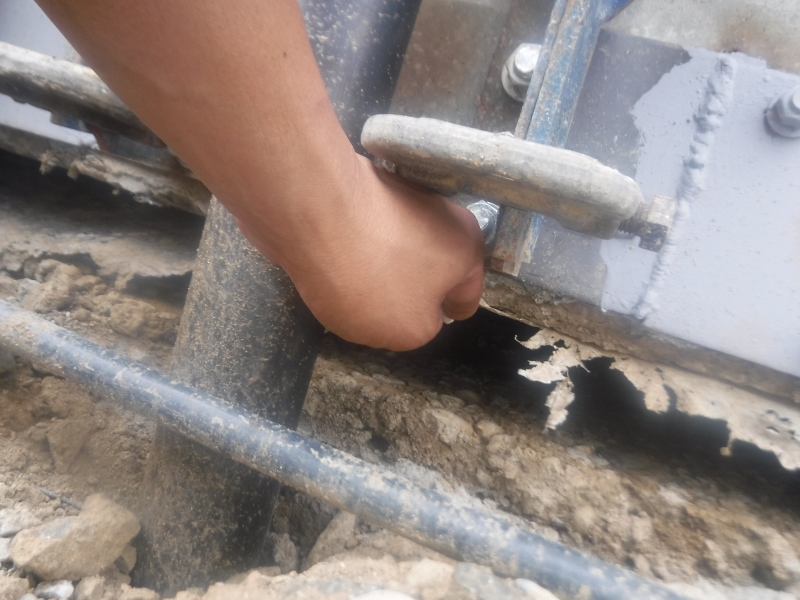

4.ジャッキアップ
  • 写真画像6
  • 写真画像7

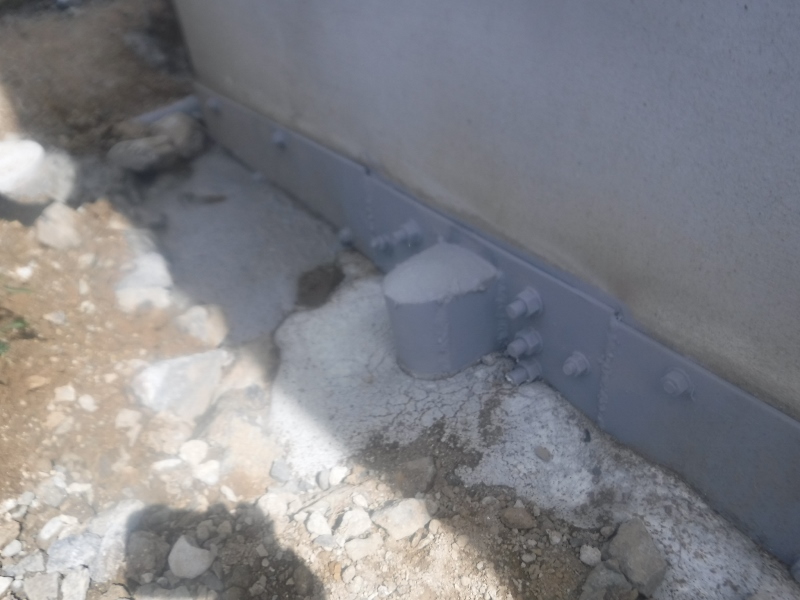

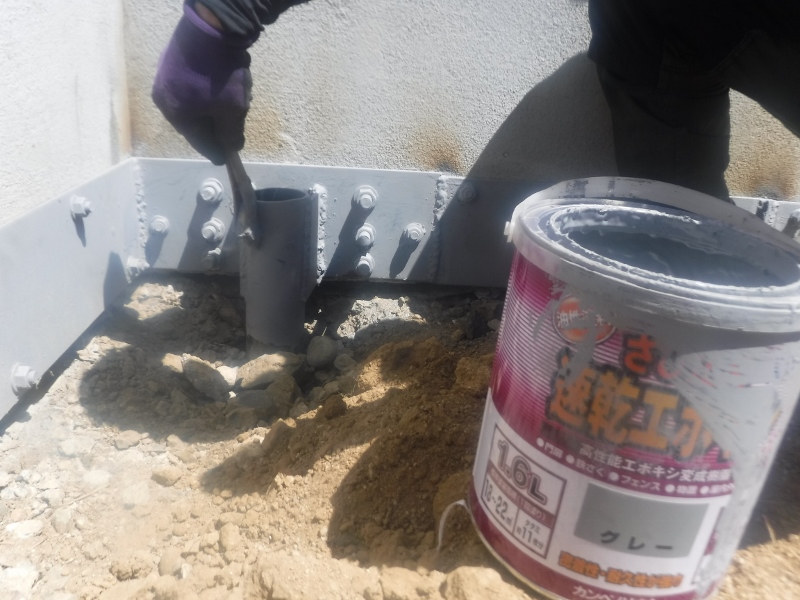

5.鋼管杭固定
  • 写真画像8

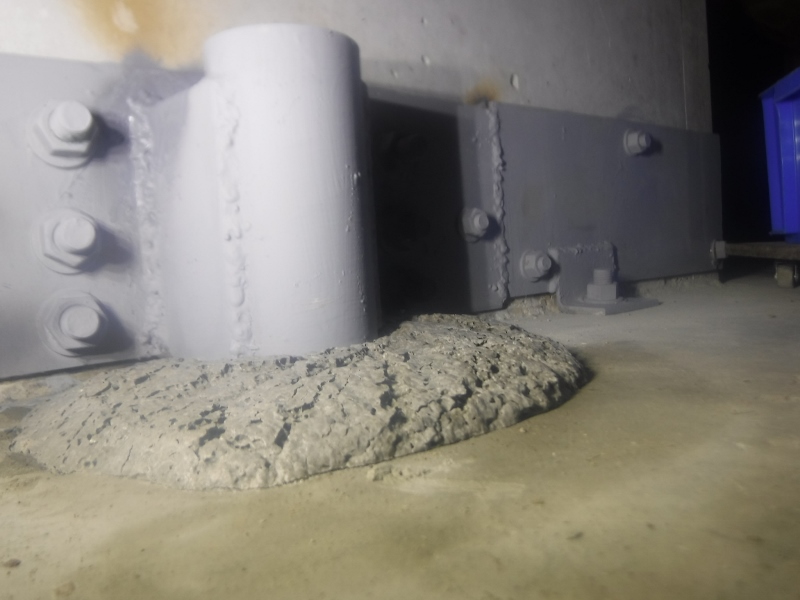

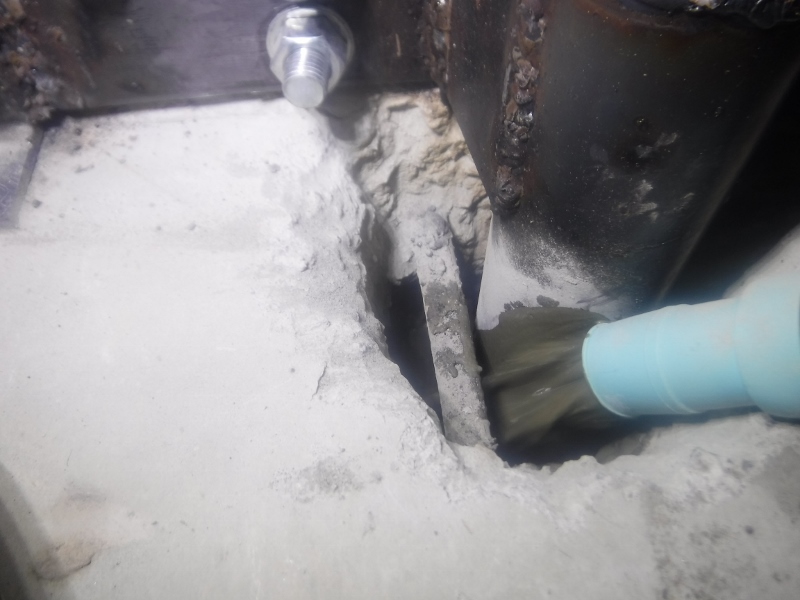

6.基礎下モルタル注入
  • 写真画像9
  • 写真画像10

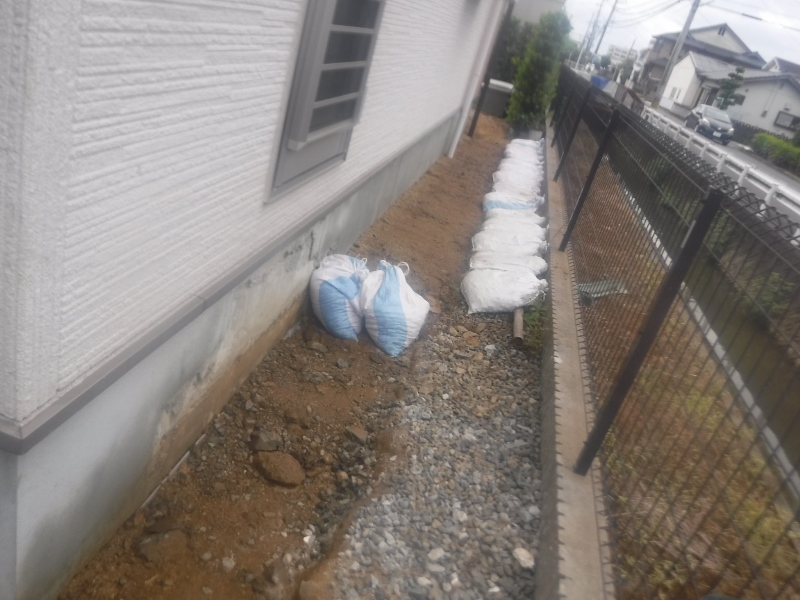

7.埋め戻し
  • 写真画像11

熊本県の施工実績一覧です。

合計工事件数:10

オプトのアンダーピニング修正工事では、下記の項目が重要な要素となります。
基礎の形状、杭数、最長杭の長さや基礎補強の長さによって工期や施工価格が決定しています。
参考にしたいリストをクリックすると詳細をご覧いただけます。

※一部、詳細をご覧いただけない施工事例もあります。

場所 時期 工事名 基礎形状 杭数
(本)
最長杭の
長さ
(m)
基礎補強の
長さ
(m)
持ち上げ量
(mm)
八代市島田町 2020年9月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 18 7.8 43 70
熊本市中央区黒髪 2019年4月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 12 9.6 33 70
宇土市花園台 2018年10月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 17 9.3 37 82
熊本市東区若葉 2018年9月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 16 18.2 44 95
八代市島田町 2018年1月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 15 16.3 38 60
上益城郡嘉島町下六嘉 2017年11月 アンダーピニング沈下修正工事
家の傾き修正
基礎無し、束石、束柱(古民家) - - 29 69
熊本市東区小山 2017年6月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 14 24.6 34 95
熊本市南区城南町宮地 2017年2月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 8 16.8 35 100
上益城郡益城町広崎 2017年2月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 13 14.4 35 35
上益城郡益城町馬水 2017年1月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 13 23.2 47 82

場所:施工場所
時期:施工時期
工事名:どのような工事を行ったか
価格帯(税込):おおよその価格帯
基礎形状:基礎の形状(ベタ基礎/布基礎/無筋布基礎/ブロック基礎など)
杭数(本):鋼管杭を施工した箇所本数
最長杭の長さ(m):鋼管杭が最長何m地中に入って家屋を支えているかのメートル数
基礎補強の長さ(m):基礎に鉄板を施工し、基礎の補強を行った範囲
持ち上げ量(mm):ジャッキアップにより家屋を持ち上げた量
