熊本県熊本市株式会社 リアルト・ハーツ様 管理物件

オプトトップページ > 施工実績 > 熊本県施工実績一覧 > 熊本県熊本市株式会社 リアルト・ハーツ様 管理物件

工事データ

工事時期: 2019年4月
工事内容: アンダーピニング沈下修正工事 (家の傾き修正)
基礎の形状: ベタ基礎
鋼管杭箇所数: 12箇所
鋼管杭最長圧入長さ: 9.6m
最大圧入t(トン)数: 10t
基礎補強長さ: 33m
ジャッキアップ(持ち上げ)箇所数: 10箇所
ジャッキアップ(持ち上げ)量: 70mm
工事責任者: 道生 隆治 よりコメント
物件の傾きでご相談をいただき、着工となりました。作業を始めて特殊な構造のベタ基礎だと判明し、計画を見直しながら工事を進めていきました。難しい工事となりましたが、これまでの経験が活かせた内容となりました。
工事施工図
家の傾き修正アンダーピニング工事

家の傾きの施工前の状態から、どのような工事内容を行って、
最終的にどのような形で工事を終えたのかを紹介しています。

施工前

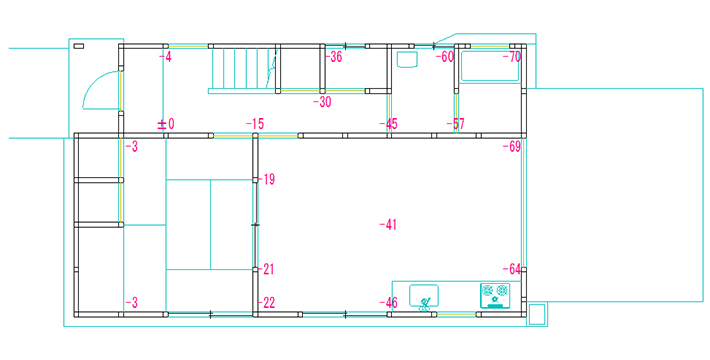

施工前図面

家の傾き修正施工前の状況です。ベタ基礎の家屋で図面左から右にかけて家全体で傾きが生じていました。

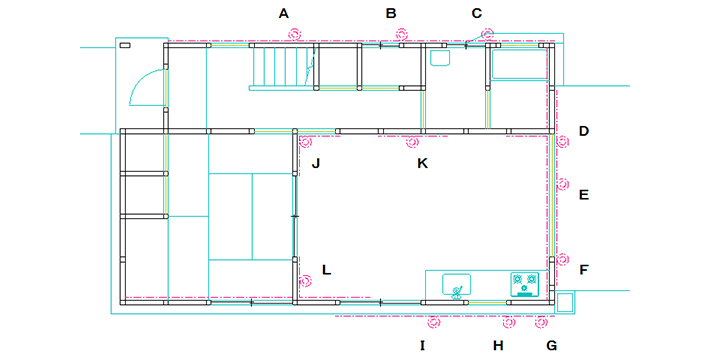

施工図面
施工図面

鋼管杭は鋼管杭を圧入する箇所
補強用鉄板は基礎補強・帯鉄板で補強を行う箇所
家の傾き修正の施工計画では、施工前の状況を加味して、ベタ基礎であることもあり、家の半分から右を重点的にジャッキアップし、右側をあげることで家全体をバランスよく直せるように基礎補強をする計画としました。

施工後

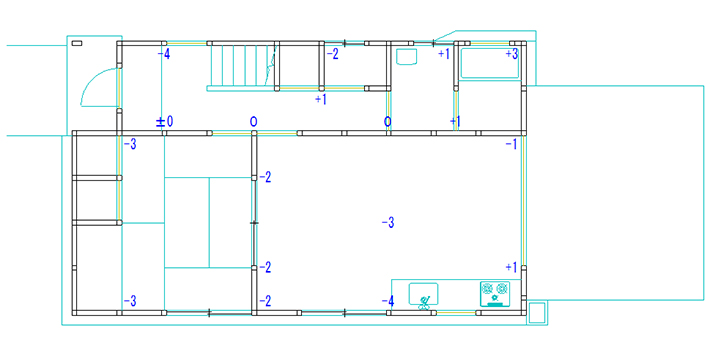

施工後

家の傾きの施工後は、施工計画通り家全体がしっかりとフラットなほぼ3/1000以内に収まる結果となりました。基礎の状況、地面の状況、家のバランスなどこれまでの経験を基に、全体矯正ではなく部分矯正で全体をしっかりフラットに直せました。

工事写真

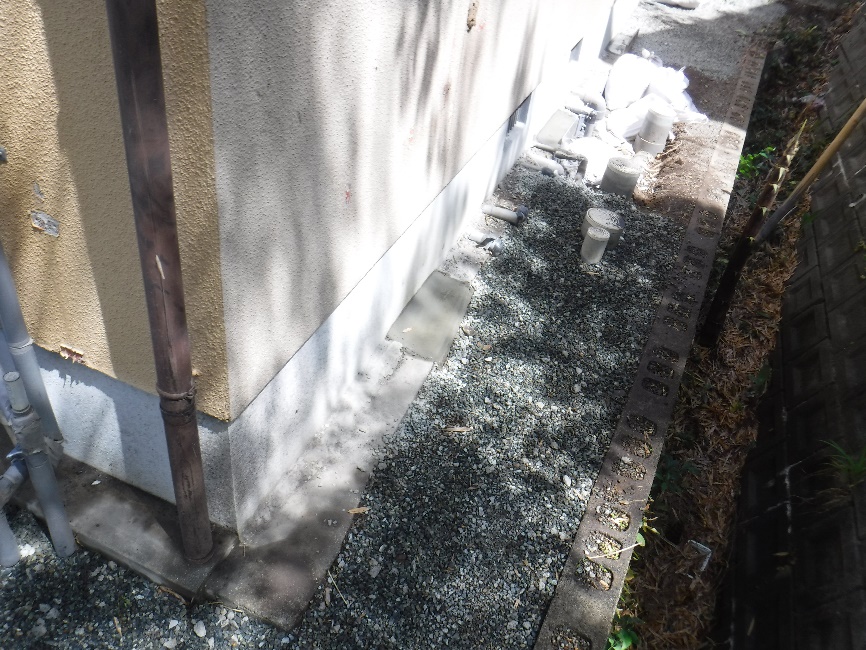

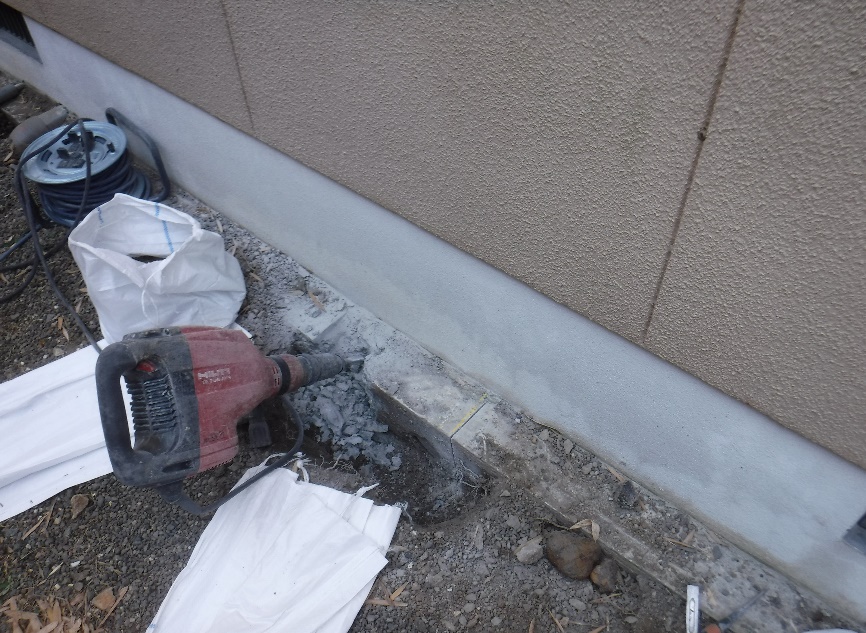

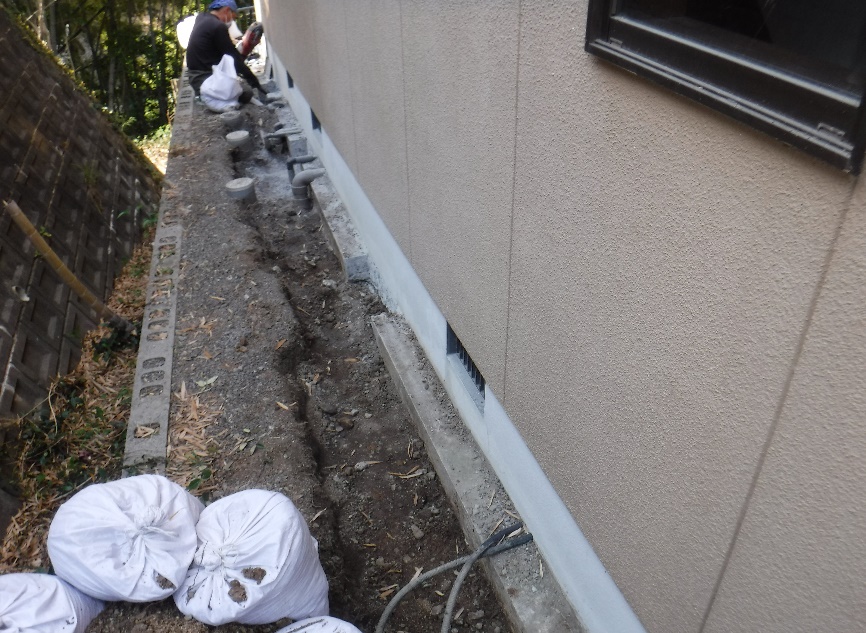

1.掘削作業
  • 写真画像1
  • 写真画像2

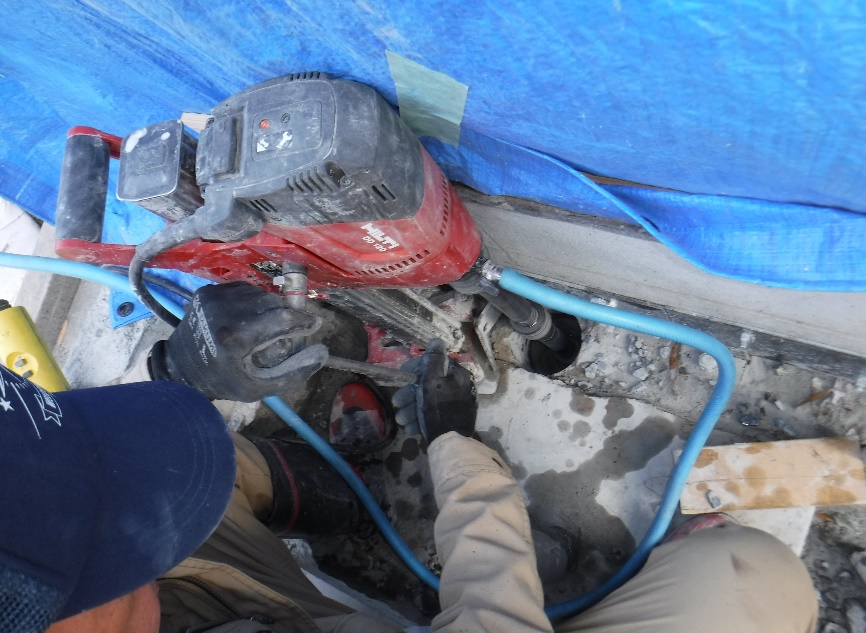

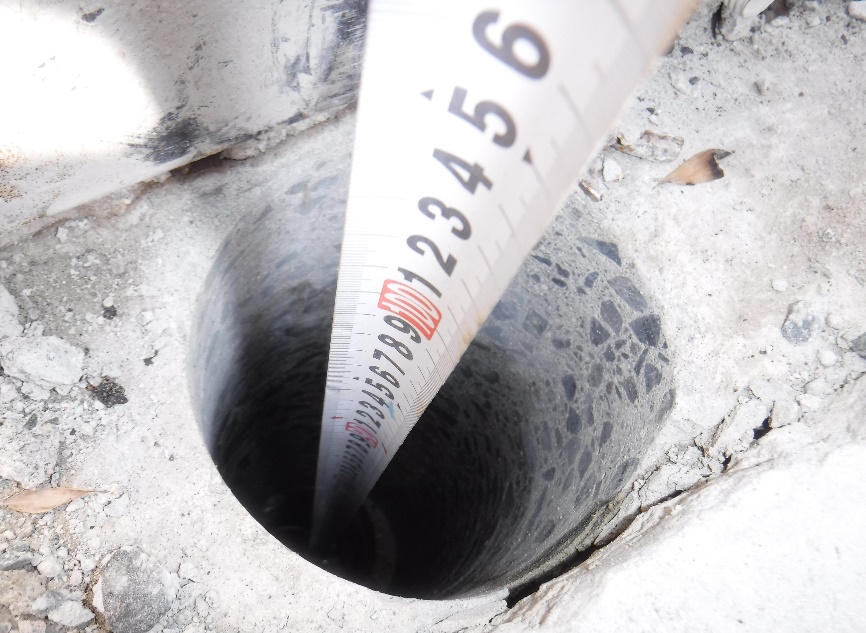

2.圧入準備 基礎コア抜き
  • 写真画像3
  • 写真画像4

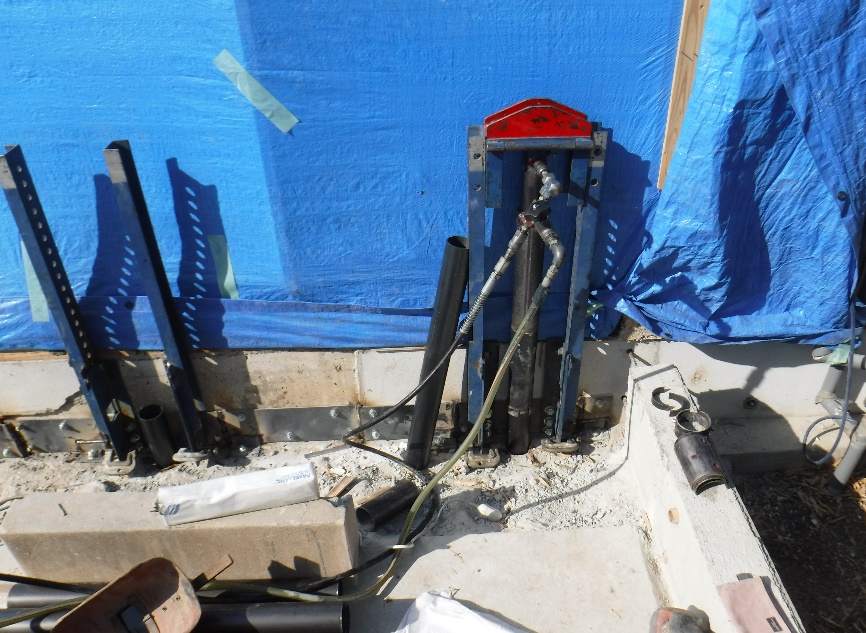

3.鋼管杭圧入
  • 写真画像5
  • 写真画像6

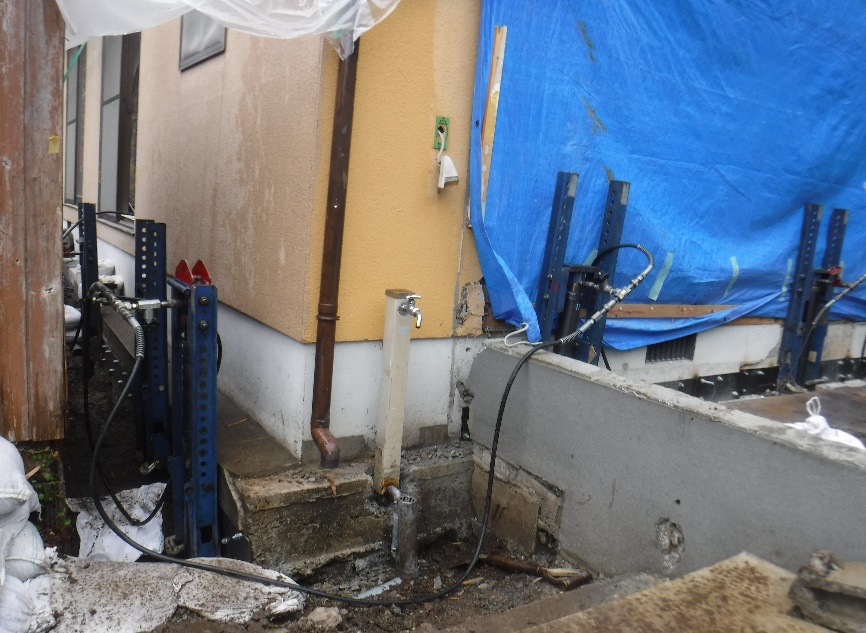

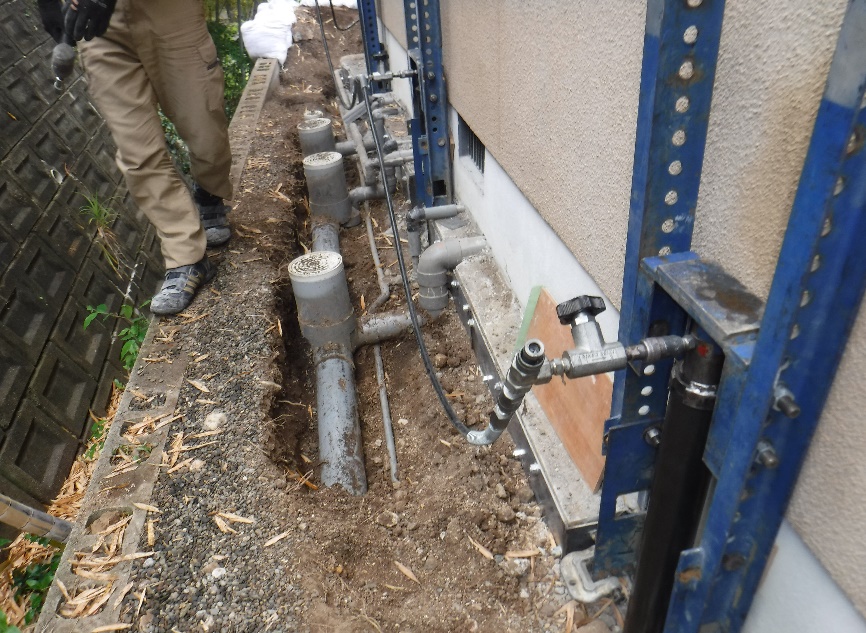

4.ジャッキアップ
  • 写真画像7
  • 写真画像8

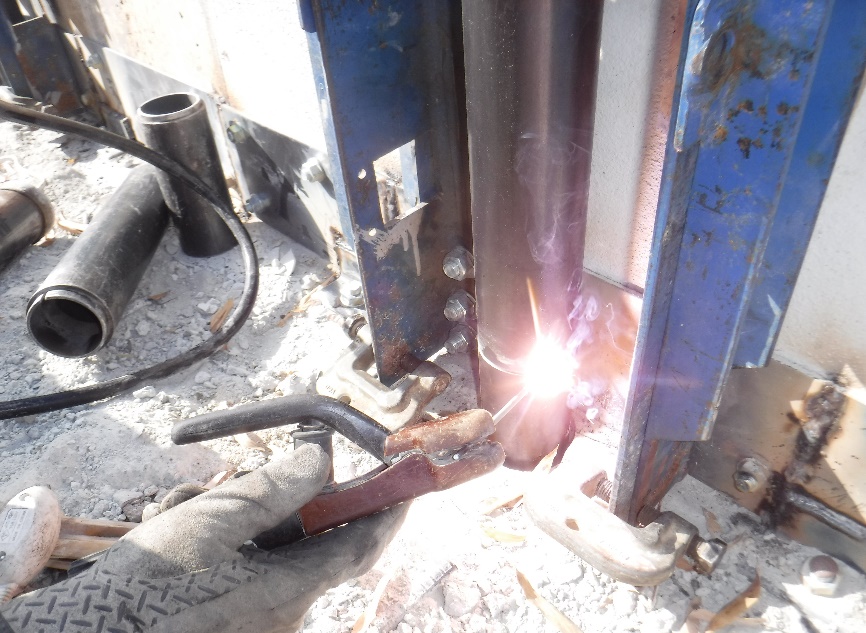

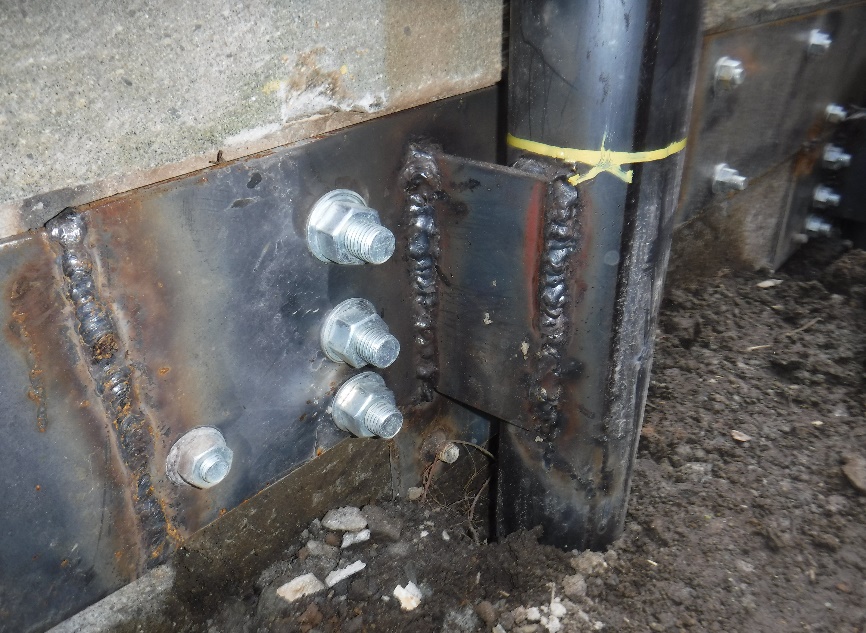

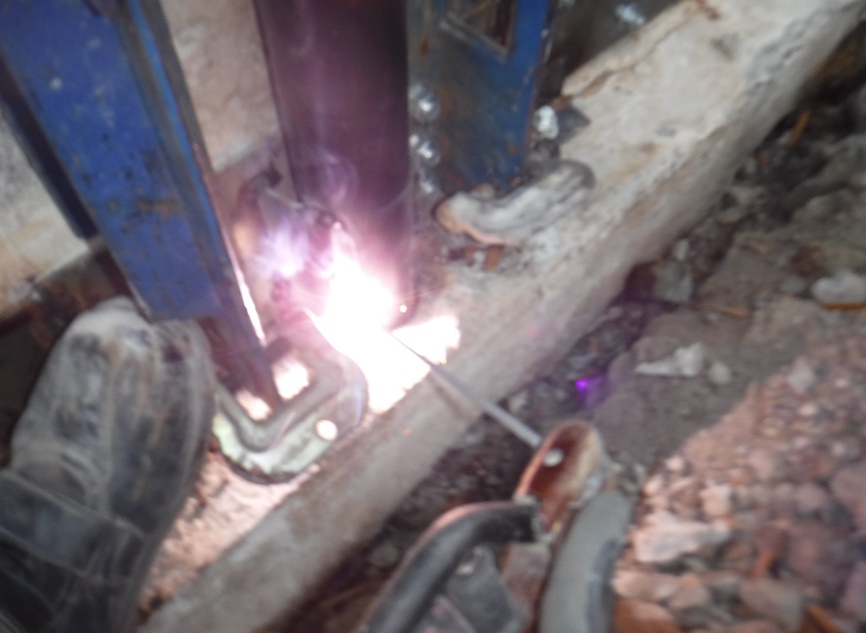

5.鋼管杭固定
  • 写真画像9
  • 写真画像10

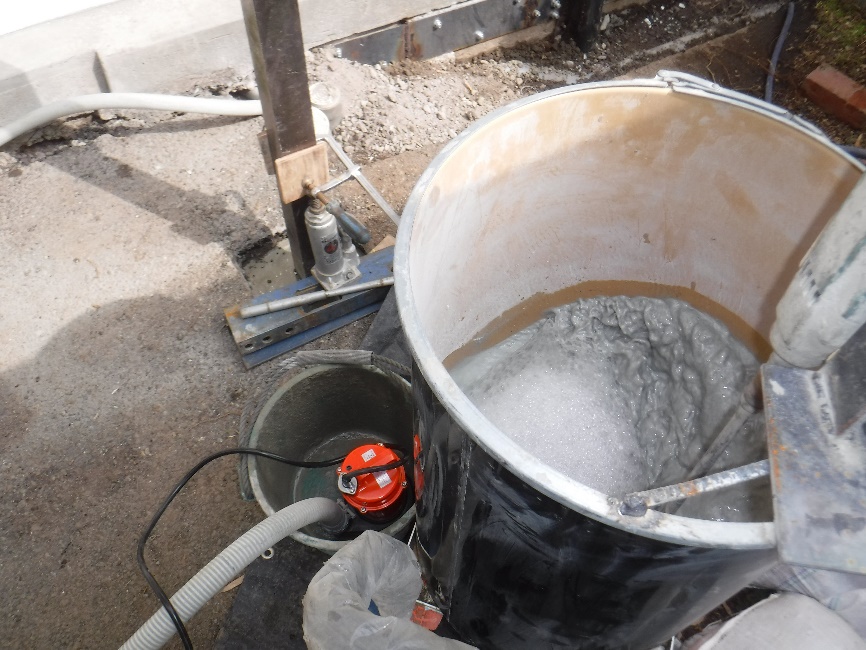

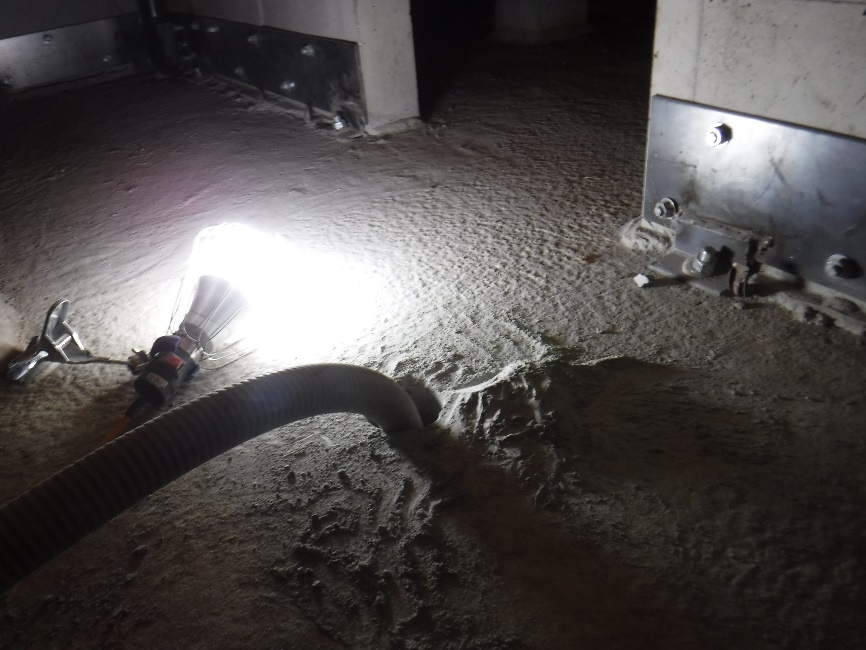

6.基礎下モルタル注入
  • 写真画像11
  • 写真画像12
7.埋め戻し
  • 写真画像13

熊本県の施工実績一覧です。

合計工事件数:10

オプトのアンダーピニング修正工事では、下記の項目が重要な要素となります。
基礎の形状、杭数、最長杭の長さや基礎補強の長さによって工期や施工価格が決定しています。
参考にしたいリストをクリックすると詳細をご覧いただけます。

※一部、詳細をご覧いただけない施工事例もあります。

場所 時期 工事名 基礎形状 杭数
(本)
最長杭の
長さ
(m)
基礎補強の
長さ
(m)
持ち上げ量
(mm)
熊本市 2019年4月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 12 9.6 33 70
宇土市 2018年10月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 17 9.3 37 82
熊本市 2018年9月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 16 18.2 44 95
熊本市 2018年4月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 24 18 48 55
八代市 2018年1月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 15 16.3 38 60
上益城郡 2017年11月 アンダーピニング沈下修正工事
家の傾き修正
基礎無し、束石、束柱(古民家) - - 29 69
熊本市 2017年6月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 14 24.6 34 95
熊本市 2017年2月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 8 16.8 35 100
上益城郡 2017年2月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 13 14.4 35 35
上益城郡 2017年1月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 13 23.2 47 82

場所:施工場所
時期:施工時期
工事名:どのような工事を行ったか
価格帯(税込):おおよその価格帯
基礎形状:基礎の形状(ベタ基礎/布基礎/無筋布基礎/ブロック基礎など)
杭数(本):鋼管杭を施工した箇所本数
最長杭の長さ(m):鋼管杭が最長何m地中に入って家屋を支えているかのメートル数
基礎補強の長さ(m):基礎に鉄板を施工し、基礎の補強を行った範囲
持ち上げ量(mm):ジャッキアップにより家屋を持ち上げた量
