熊本県熊本市I様邸

工事データ

工事時期: 2017年2月
工事内容: アンダーピニング沈下修正工事 (家の傾き修正)
基礎の形状: 布基礎
鋼管杭箇所数: 8箇所
鋼管杭最長圧入長さ: 16.8m
最大圧入t(トン)数: 10t
基礎補強長さ: 35m
ジャッキアップ(持ち上げ)箇所数: 7箇所
ジャッキアップ(持ち上げ)量: 100mm
工事責任者: 道生 隆治 よりコメント
熊本地震で家が傾いてしまったそうです。なんとか良い形に修繕できないかとオプトのホームページを見つけていただき、弊社にご相談がありました。
施主様と、沈下修正工事の施工する範囲を相談し、特に傾きの大きかった居間を中心とした計画となりました。沈下修正後には開け閉めできなかったサッシ窓や障子が動かせるようになったり、窓から見えるブロック塀の見え方が変わった等、喜んでいただけました。傾きだけでなく、壁や屋根等も修繕が必要な状況でも、明るく元気な施主様と会話をするうち、こちらも元気になりました。工事中は色々とお気遣いもいただき大変ありがとうございました。
工事施工図
家の傾き修正アンダーピニング工事

家の傾きの施工前の状態から、どのような工事内容を行って、
最終的にどのような形で工事を終えたのかを紹介しています。

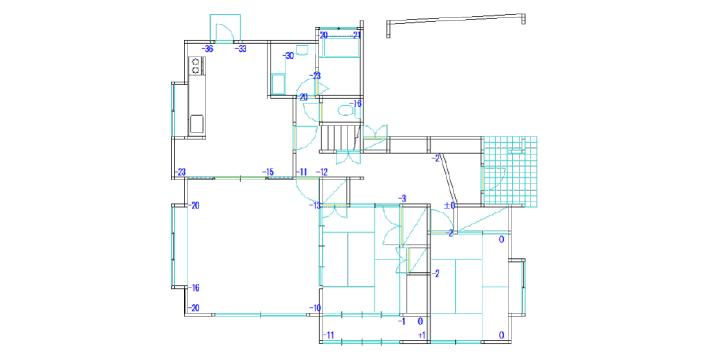

施工前

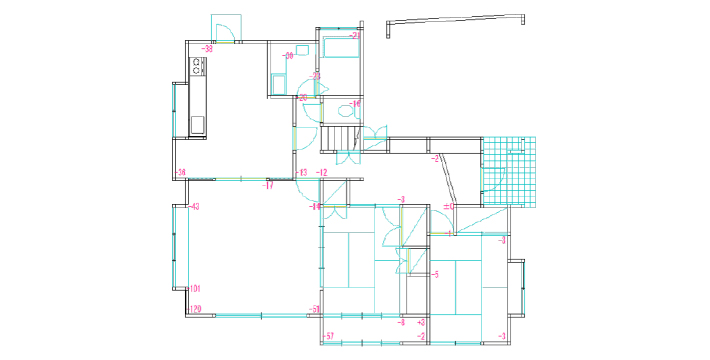

施工前図面

熊本地震の影響で傾いてしまったそうです。計測時は、図面左下の一部分だけが極端に沈下して傾いてしまった状態でした。

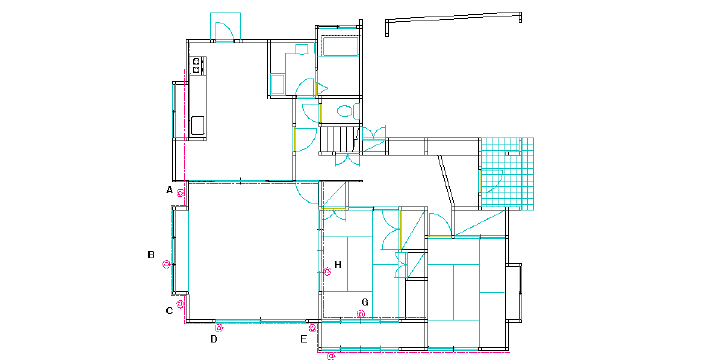

施工図面
施工図面

鋼管杭は鋼管杭を圧入する箇所
補強用鉄板は基礎補強・帯鉄板で補強を行う箇所
施工計画では、傾きを生じている箇所を重点的にジャッキアップすることで家全体の負担を取り除く計画を立てました。

施工後
施工後

施工完了後、大きな家なため部分矯正で数字を出すと少し傾きが残っているように見えますが、家全体のバランスを考慮し施工をしました。体感的にはほぼ傾きはなくなり、傾きで生じていた不具合もよくなったためお施主様に大変喜んでいただけました。

工事写真

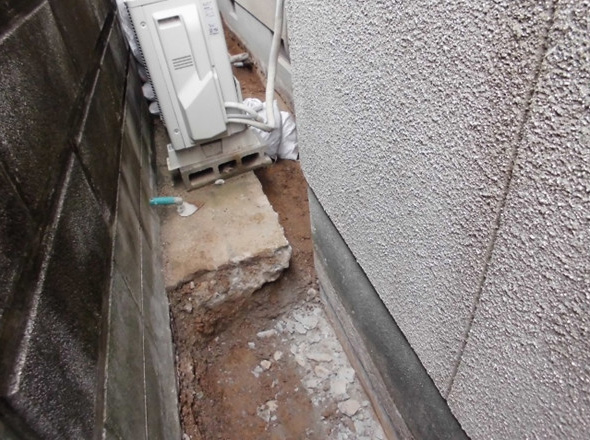

1.掘削

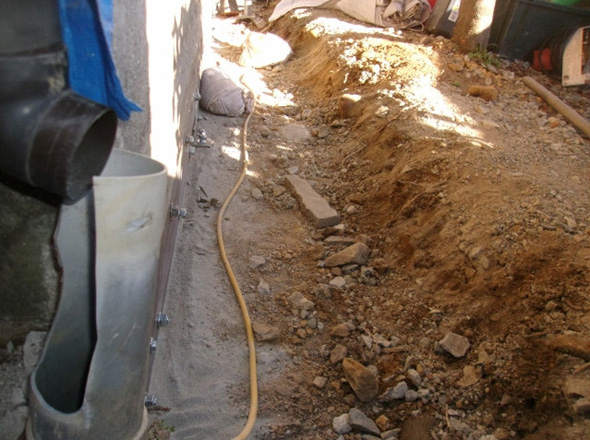

  • 写真画像1
  • 写真画像2
  • 写真画像3

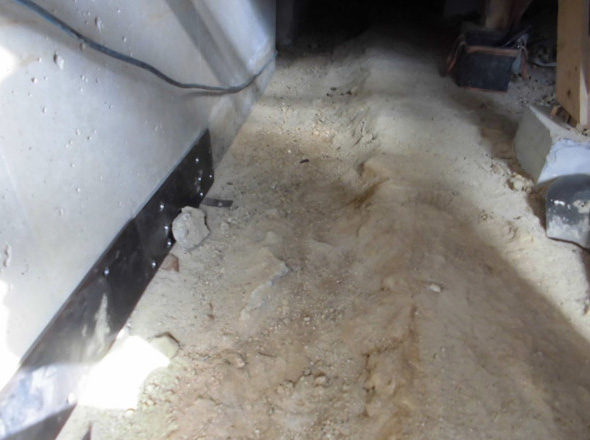

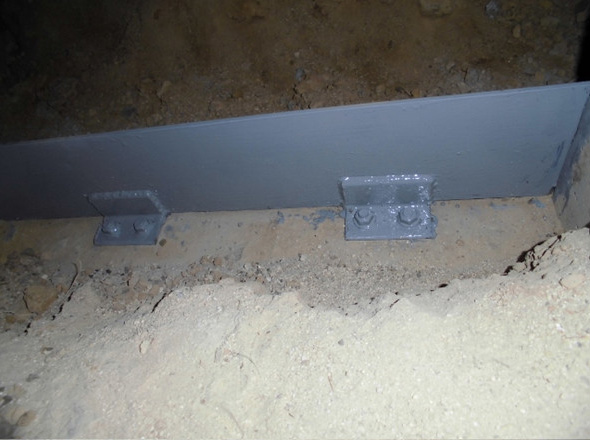

2.基礎補強

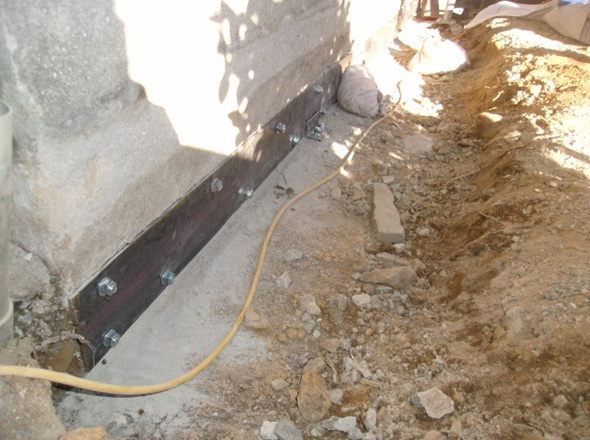

  • 写真画像4
  • 写真画像5

    帯鉄 繋ぎ溶接

3.圧入準備
  • 写真画像6

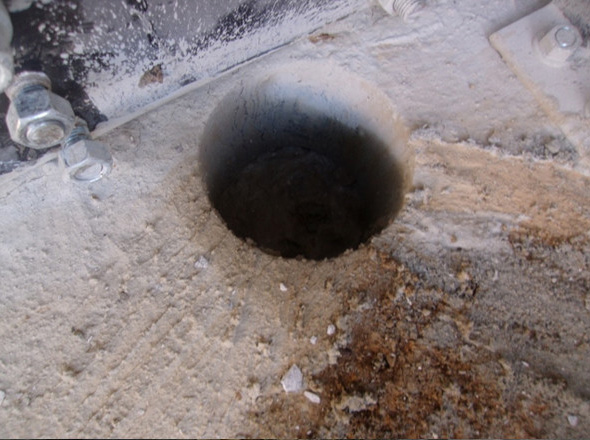

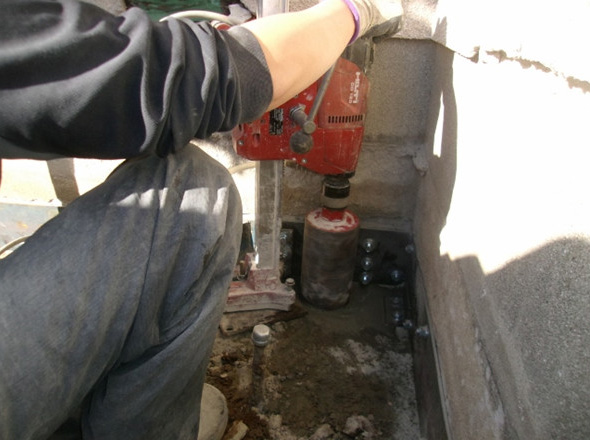

    フーチングコア抜き

  • 写真画像7

    フーチングコア抜き

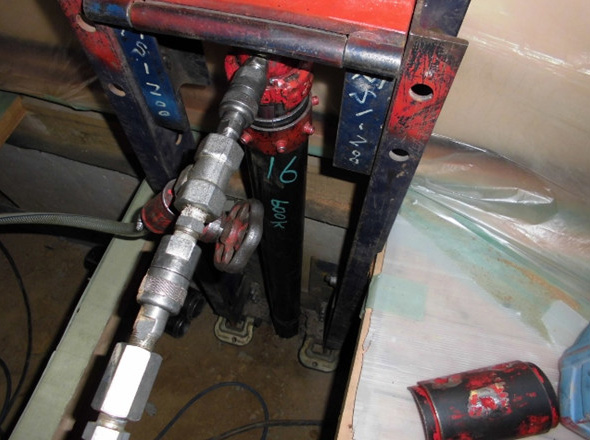

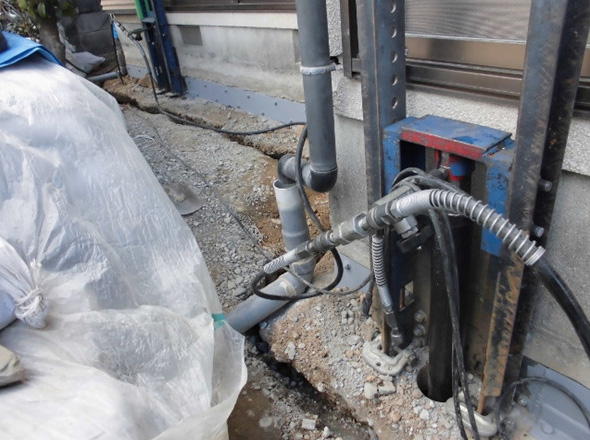

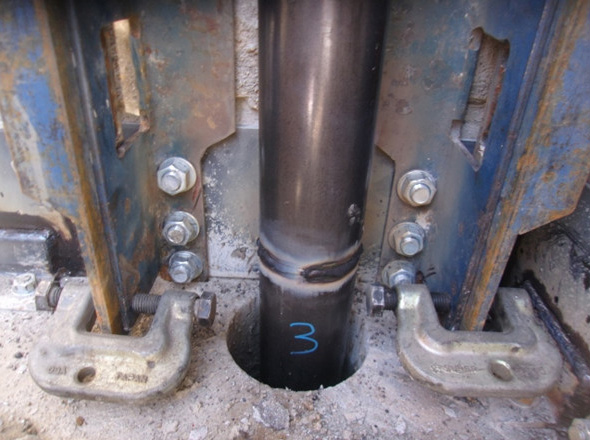

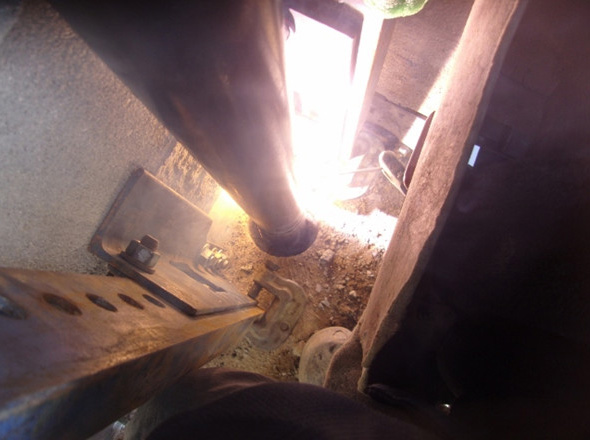

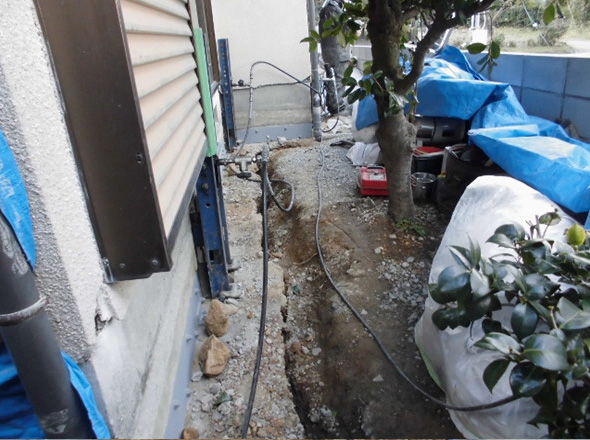

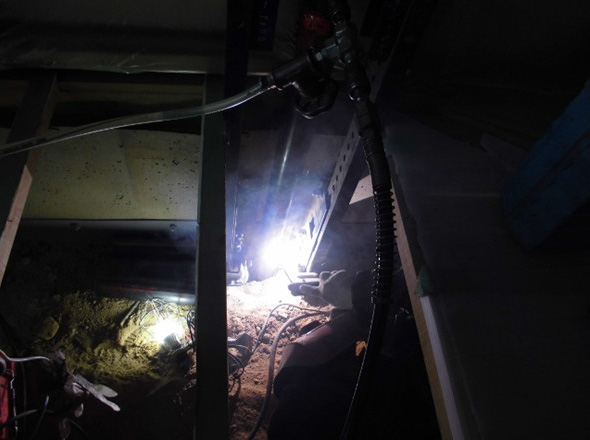

4.鋼管杭圧入
  • 写真画像8
  • 写真画像9

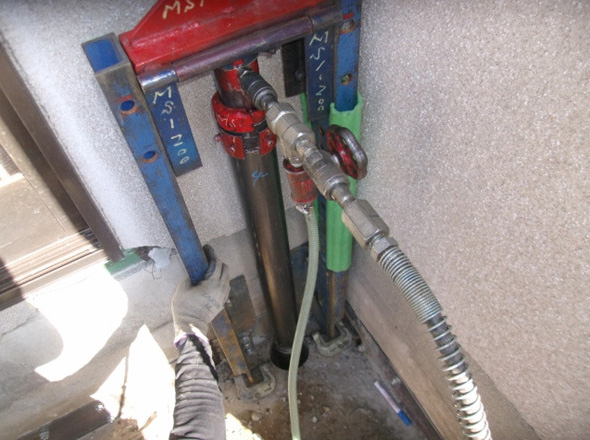

  • 写真画像10
  • 写真画像11
  • 写真画像12
  • 写真画像13

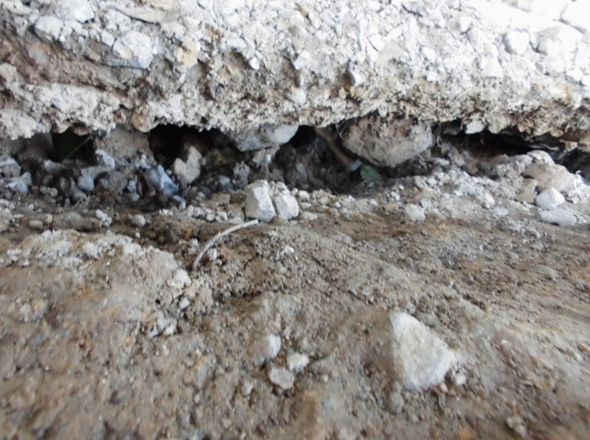

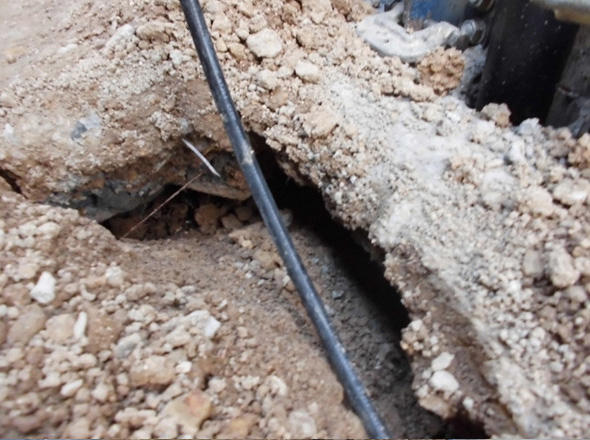

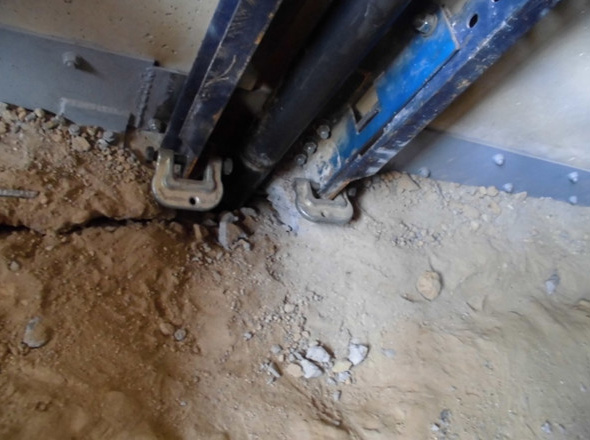

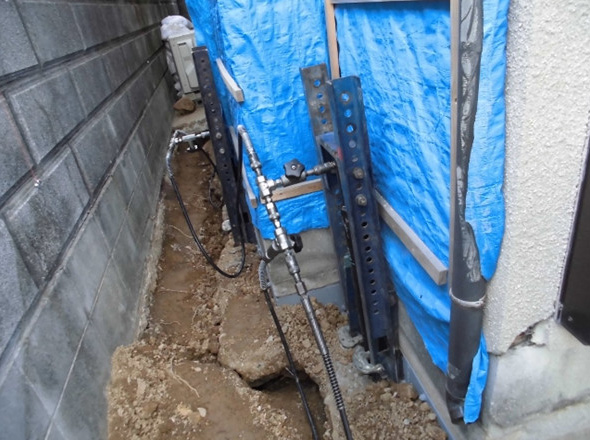

5.ジャッキアップ
  • 写真画像14
  • 写真画像15
  • 写真画像16
5.ジャッキアップ後
  • 写真画像17
  • 写真画像18
  • 写真画像19
  • 写真画像20

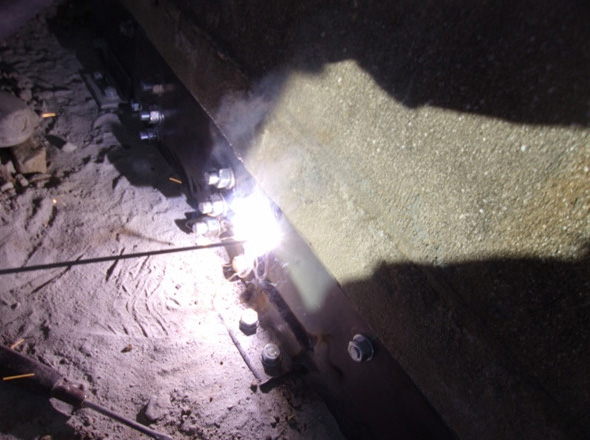

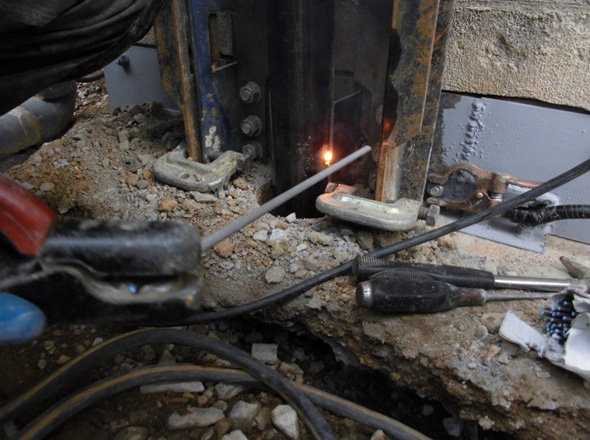

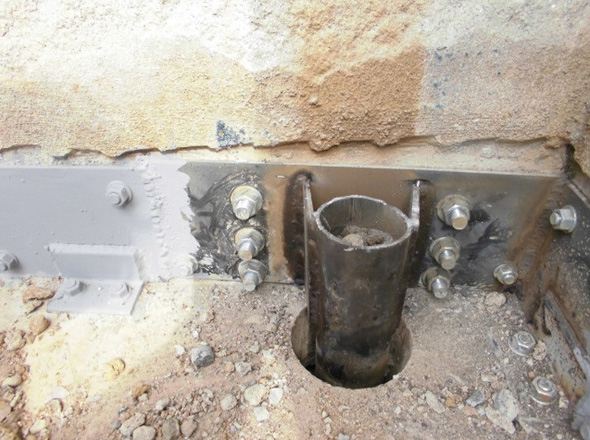

6.鋼管杭固め
  • 写真画像21

    溶接

  • 写真画像22

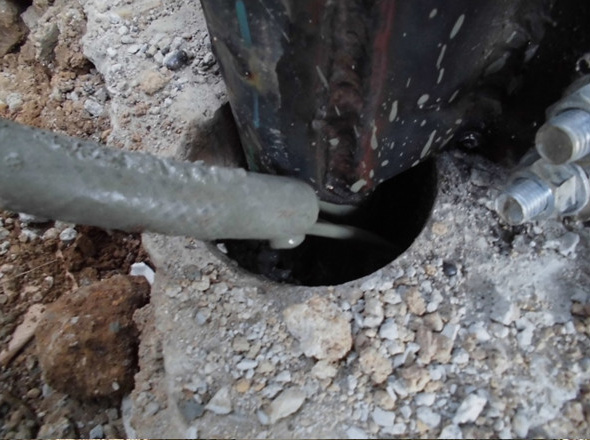

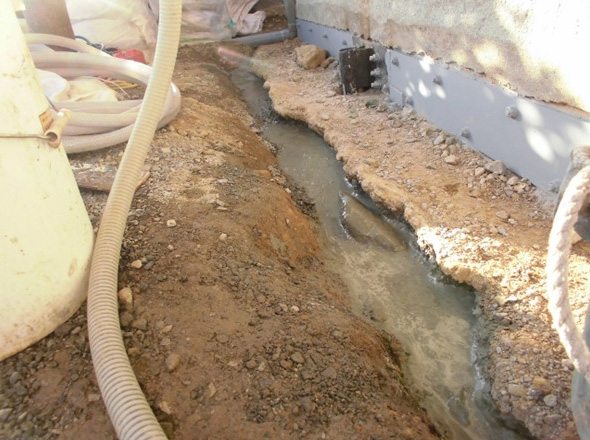

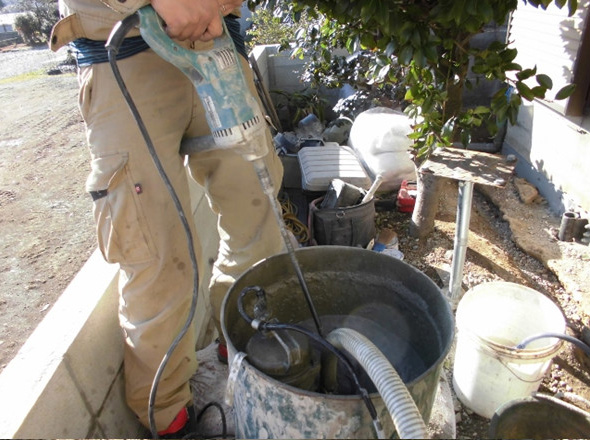

7.基礎下モルタル注入

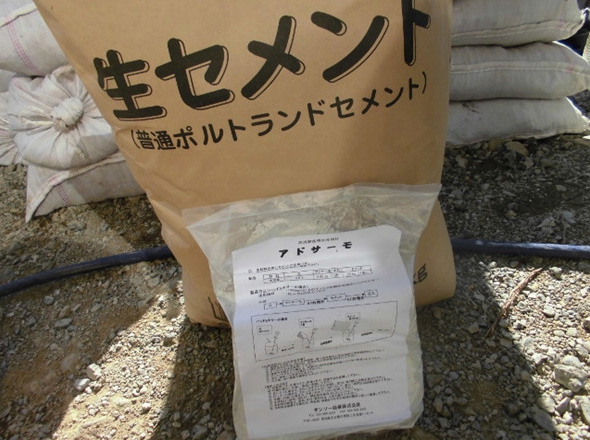

  • 写真画像23

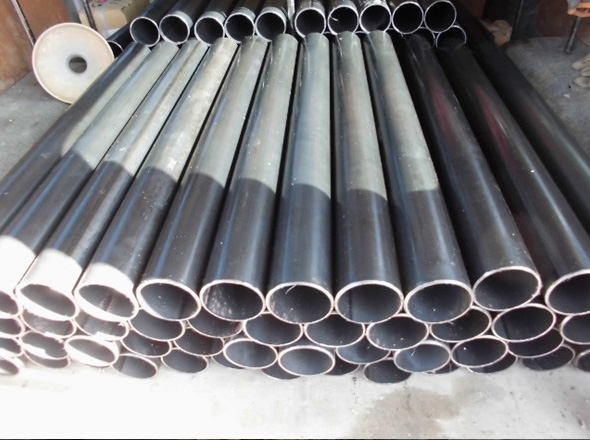

    使用材料

  • 写真画像24

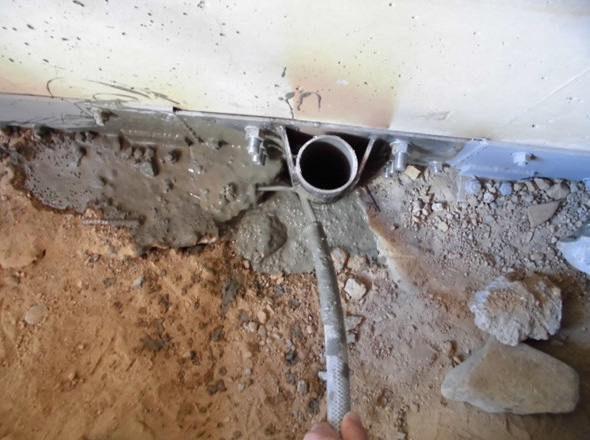

  • 写真画像25
  • 写真画像26
  • 写真画像27
  • 写真画像28

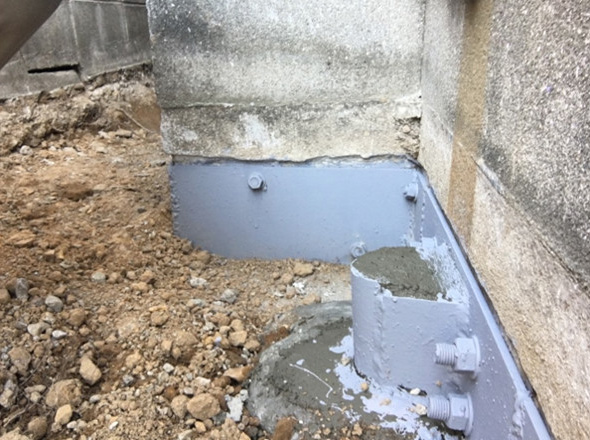

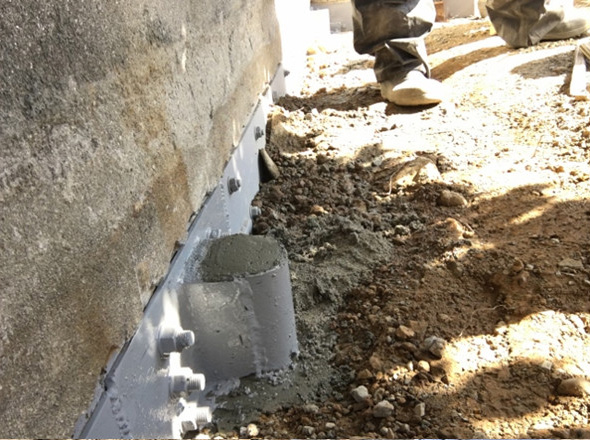

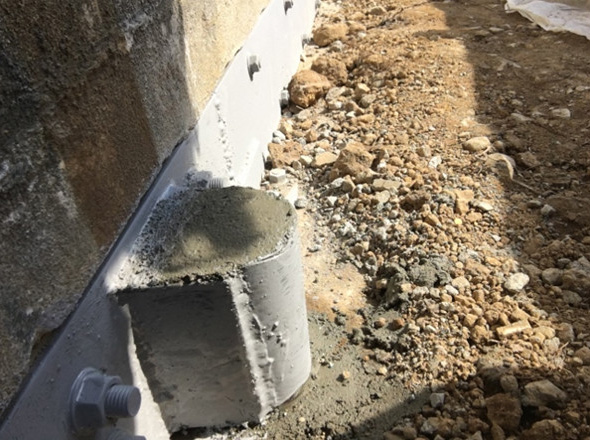

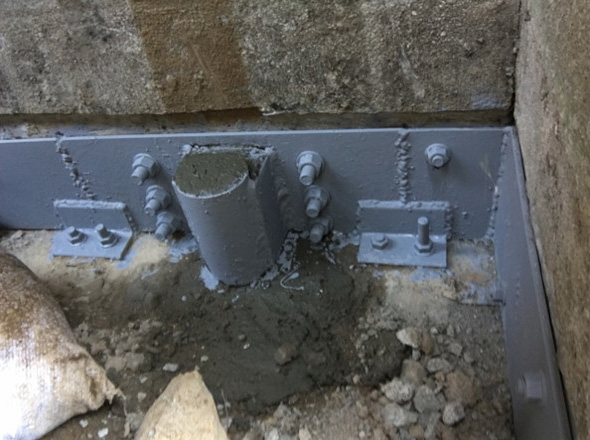

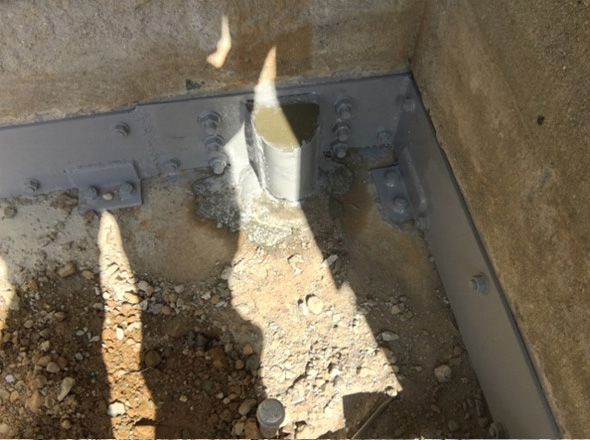

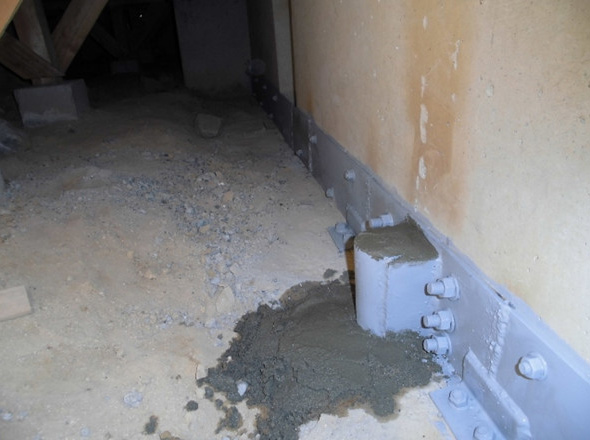

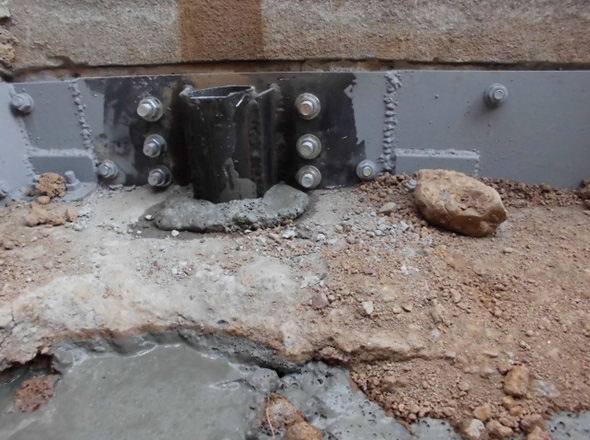

8.杭施工完了
  • 写真画像29
  • 写真画像30
  • 写真画像31
  • 写真画像32
  • 写真画像33
  • 写真画像34
  • 写真画像35
  • 写真画像36

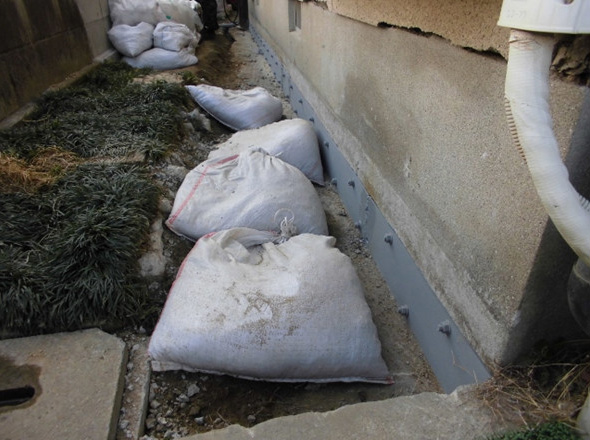

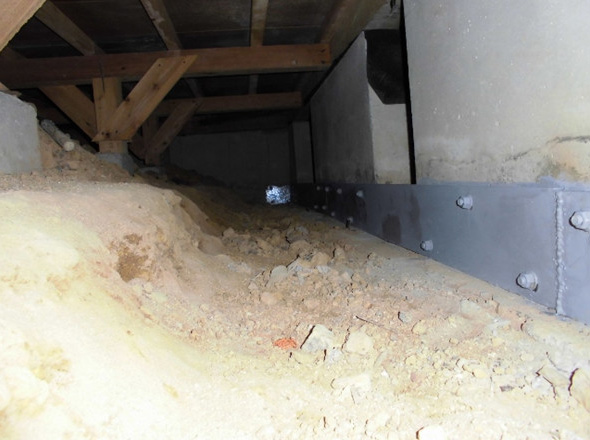

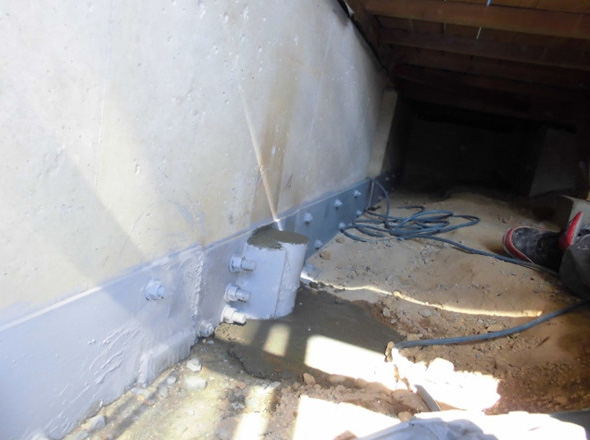

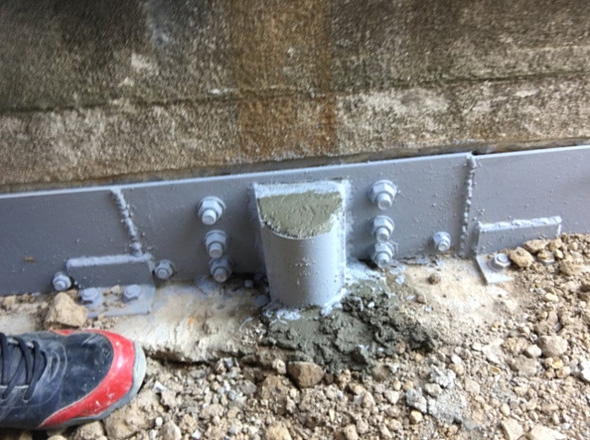

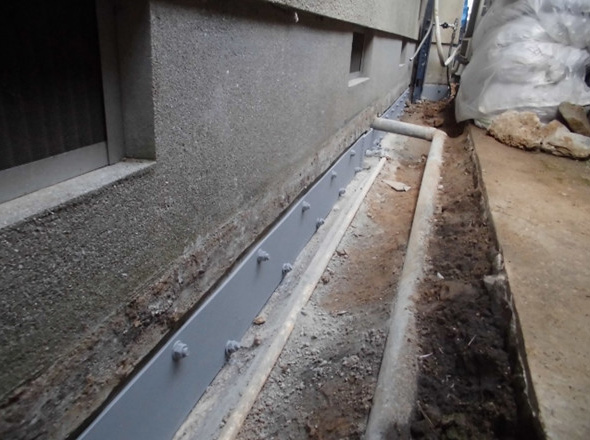

9.基礎補強完了
  • 写真画像37
  • 写真画像38
  • 写真画像39

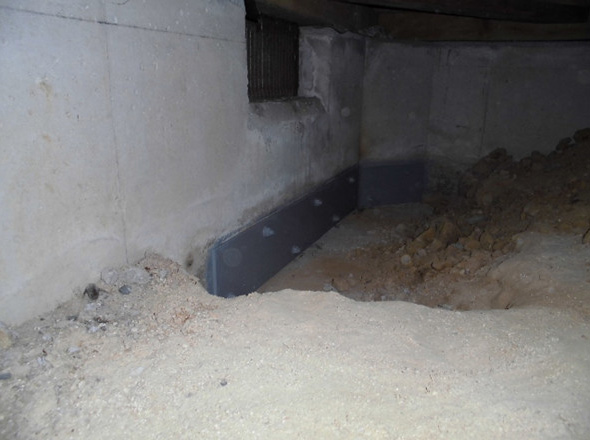

  • 写真画像40
  • 写真画像41

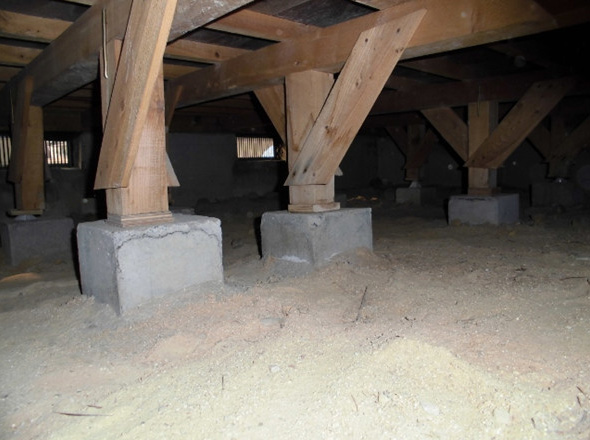

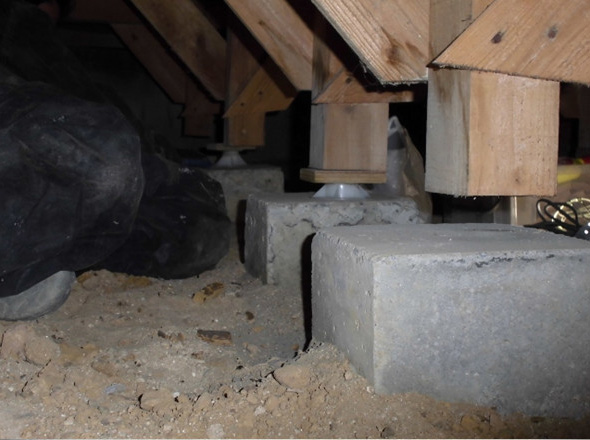

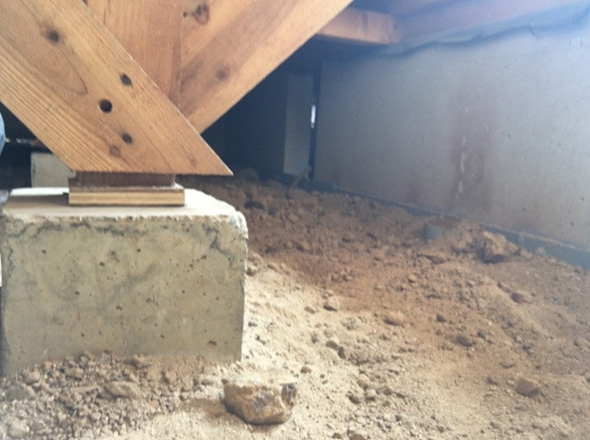

11.束柱 調整
  • 写真画像42
  • 写真画像43

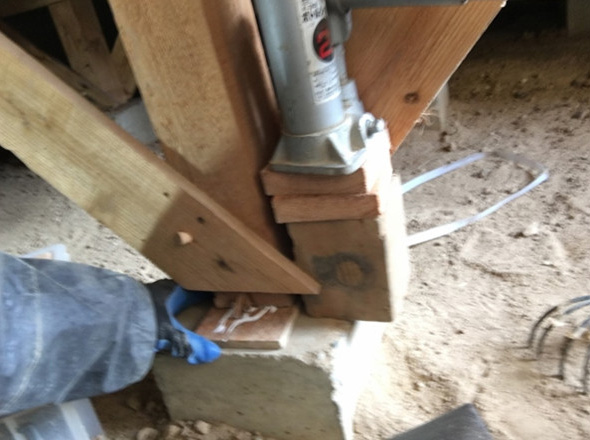

  • 写真画像44
  • 写真画像45

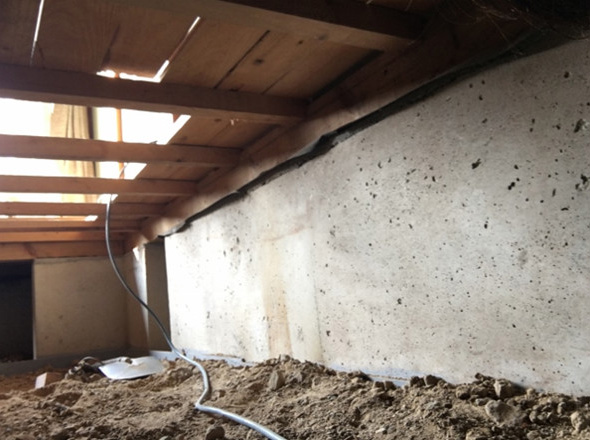

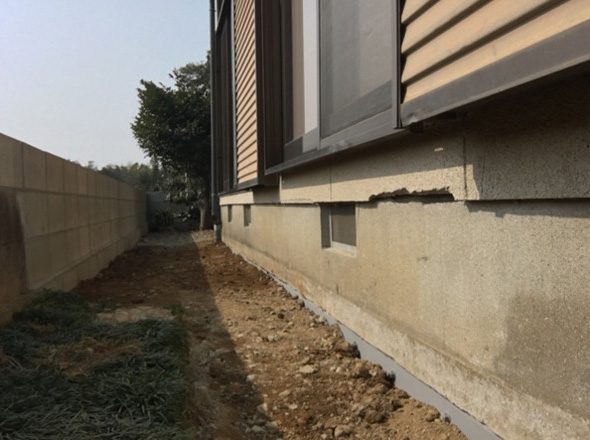

12.工事完了
  • 写真画像46

    埋め戻し

  • 写真画像47

    埋め戻し

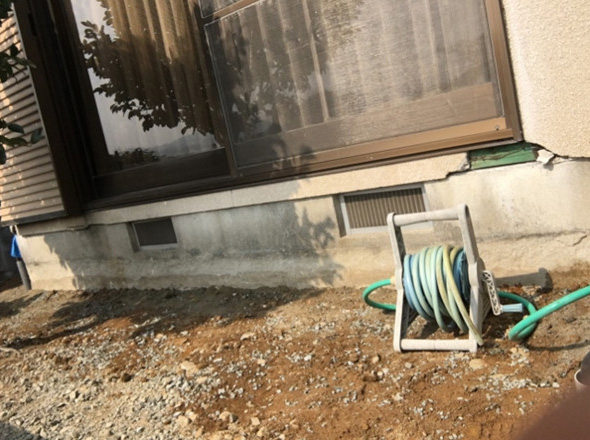

  • 写真画像48

    埋め戻し

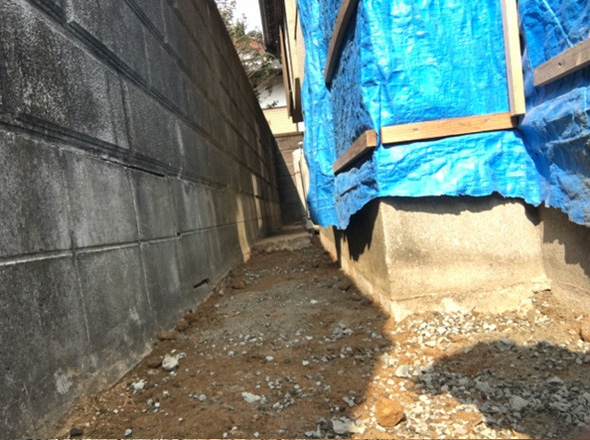

  • 写真画像49

    埋め戻し

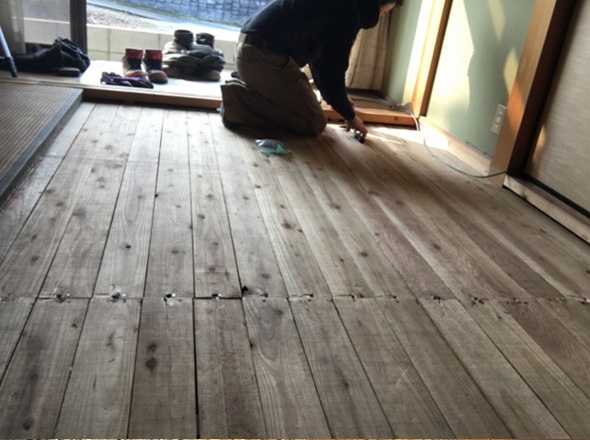

  • 写真画像50

    和室 下板戻し

熊本県の施工実績一覧です。

合計工事件数:9

オプトのアンダーピニング修正工事では、下記の項目が重要な要素となります。
基礎の形状、杭数、最長杭の長さや基礎補強の長さによって工期や施工価格が決定しています。
参考にしたいリストをクリックすると詳細をご覧いただけます。

※一部、詳細をご覧いただけない施工事例もあります。

場所 時期 工事名 基礎形状 杭数
(本)
最長杭の
長さ
(m)
基礎補強の
長さ
(m)
持ち上げ量
(mm)
熊本市 2019年4月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 12 9.6 33 70
宇土市 2018年10月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 17 9.3 37 82
熊本市 2018年9月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 16 18.2 44 95
八代市 2018年1月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 15 16.3 38 60
上益城郡 2017年11月 アンダーピニング沈下修正工事
家の傾き修正
基礎無し、束石、束柱(古民家) - - 29 69
熊本市 2017年6月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 14 24.6 34 95
熊本市 2017年2月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 8 16.8 35 100
上益城郡 2017年2月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 13 14.4 35 35
上益城郡 2017年1月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 13 23.2 47 82

場所:施工場所
時期:施工時期
工事名:どのような工事を行ったか
価格帯(税込):おおよその価格帯
基礎形状:基礎の形状(ベタ基礎/布基礎/無筋布基礎/ブロック基礎など)
杭数(本):鋼管杭を施工した箇所本数
最長杭の長さ(m):鋼管杭が最長何m地中に入って家屋を支えているかのメートル数
基礎補強の長さ(m):基礎に鉄板を施工し、基礎の補強を行った範囲
持ち上げ量(mm):ジャッキアップにより家屋を持ち上げた量
