広島県三次市株式会社 直建管理物件

オプトトップページ > 施工実績 > 広島県施工実績一覧 > 広島県三次市株式会社 直建管理物件

工事データ

工事時期: 2019年8月
工事内容: アンダーピニング沈下修正工事 (家の傾き修正)
基礎の形状: 基礎無し
鋼管杭箇所数: 0.5箇所
鋼管杭最長圧入長さ: -m
最大圧入t(トン)数: -t
基礎補強長さ: -m
ジャッキアップ(持ち上げ)箇所数: 25箇所
ジャッキアップ(持ち上げ)量: 400mm
工事責任者: 越道 真悟 よりコメント
築100年以上の古民家です。リフォームをするにあたり、室内の天井高の確保と基礎を新設したいとのことで現状から40㎝の持上げ工事となりました。オプトでジャッキアップを行い、その後の直建さんでの基礎の打設の後、オプトの機材撤去という作業です。工事を始めると土台の腐食、柱の腐食、柱の沈下や傾斜など、いろいろな問題が出てくる中でその都度の対応をしながら作業を進めました。マニュアルなどあるわけもなく知恵と工夫を出しての作業で、難しくも楽しい仕事となりました。施主様にはお気遣いをいただき感謝しております。ありがとうございました。
工事施工図
家の傾き修正アンダーピニング工事

家の傾きの施工前の状態から、どのような工事内容を行って、
最終的にどのような形で工事を終えたのかを紹介しています。

施工前

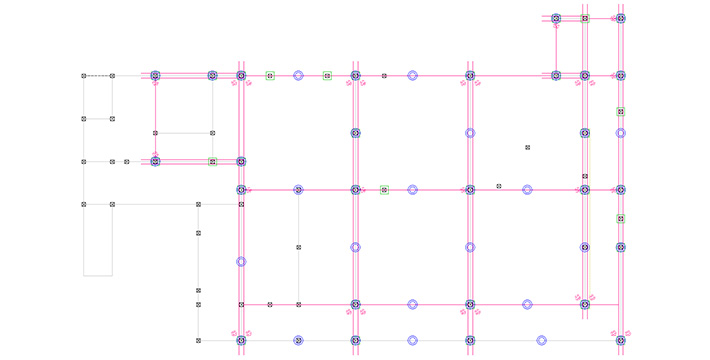

施工前図面

緑□ : 柱固定治具設置箇所
赤線 : 不等辺山形鋼設置位置(架台の設置が無い範囲は持上げ無し。)
赤◎ : ジャッキ設置箇所
青◎ : サポート材設置箇所
古民家改修の特殊工事です。
古民家は基礎そのものがなく、束石で作られていることも多く今回もそういった事例でした。
家の傾きを直すというよりは、基礎を新設するために家を持ち上げておくという工事となります。
築100年以上の古民家だと柱の腐食や土台の腐食もあり部分部分で沈下していたり、水平レベルを揃えるのが難しい工事になります。
オプトでは、ジャッキを使ってこういった古民家に基礎を新設する前の家を支える工事などもしています。

施工図面
施工図面
施工後
施工後
工事写真

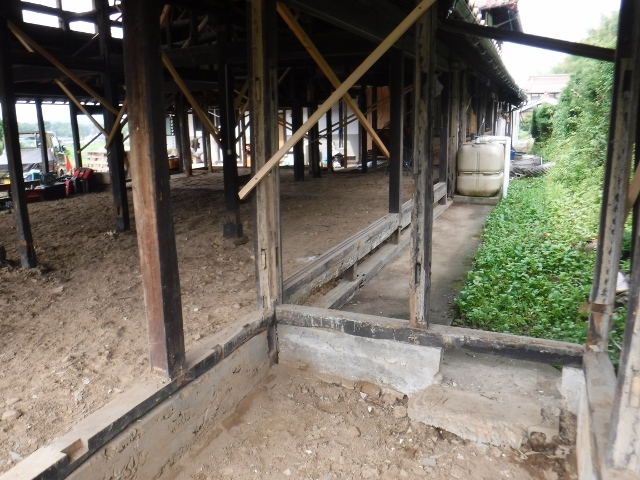

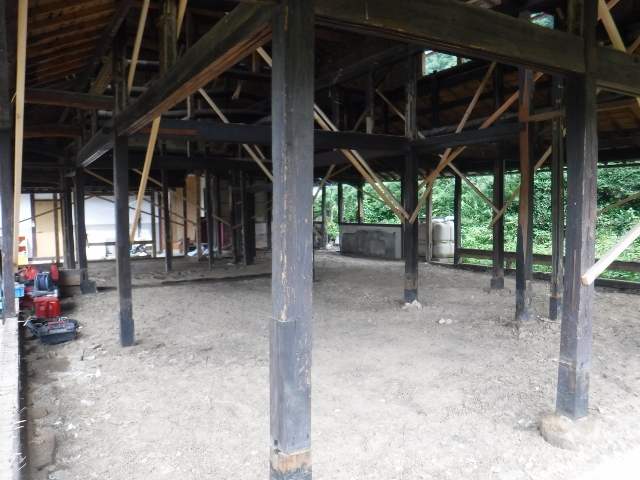

1.施工前状況
  • 写真画像1
  • 写真画像2

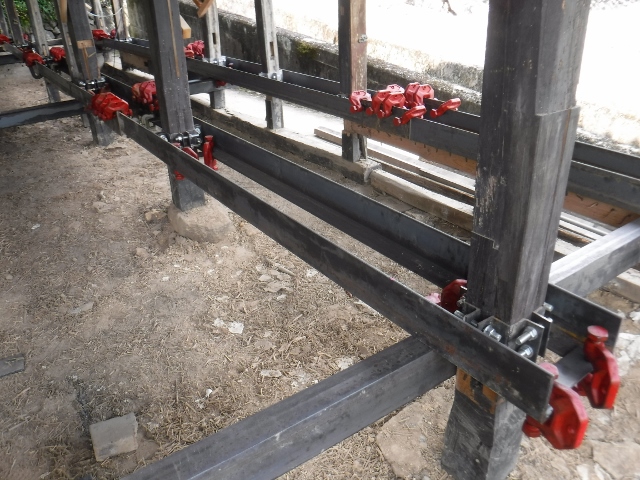

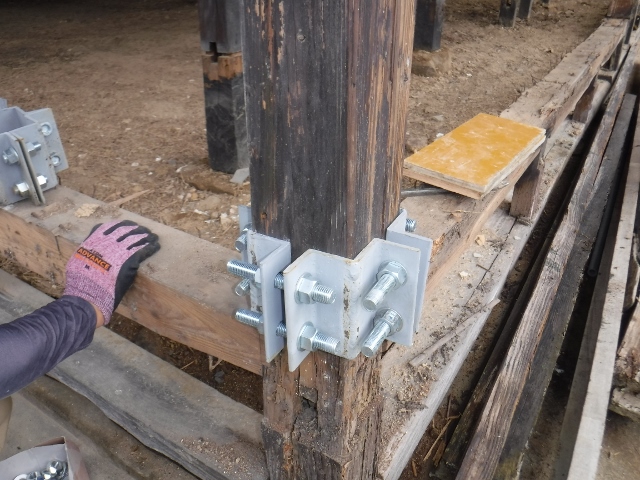

2.柱固定治具 設置
  • 写真画像3

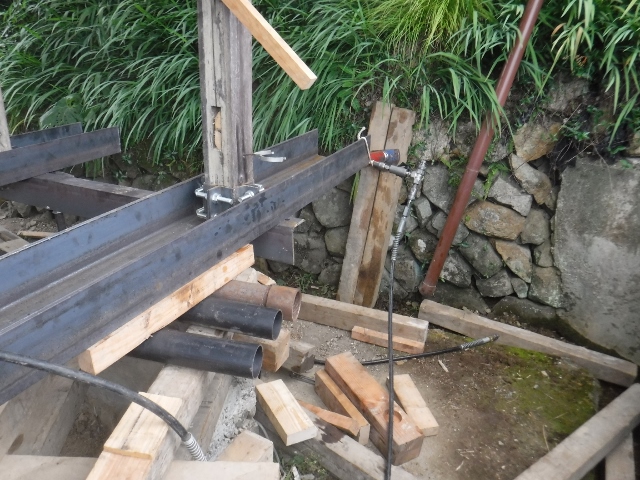

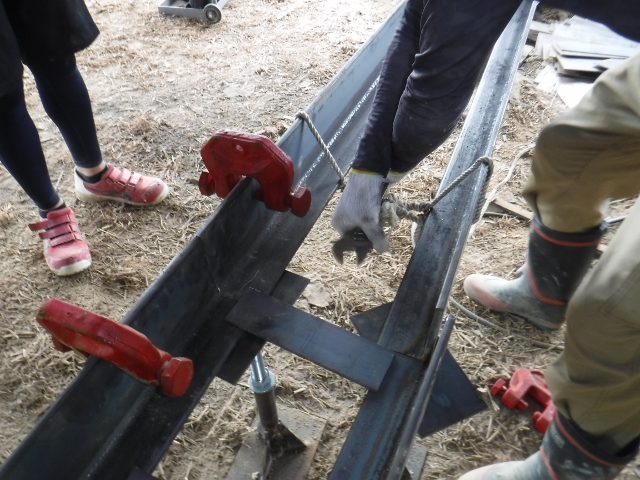

3.架台設置
  • 写真画像4
  • 写真画像5

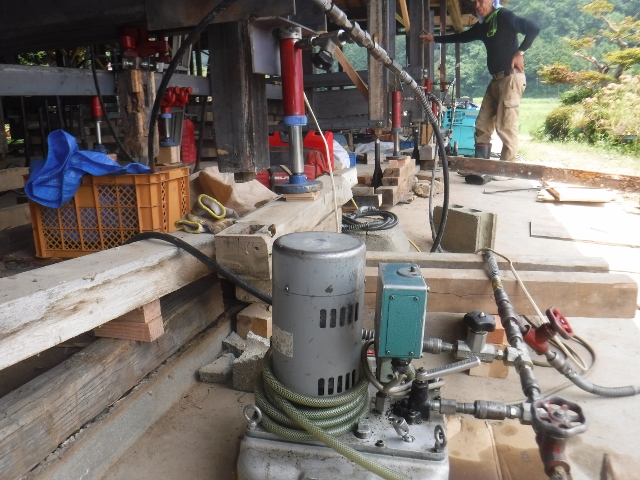

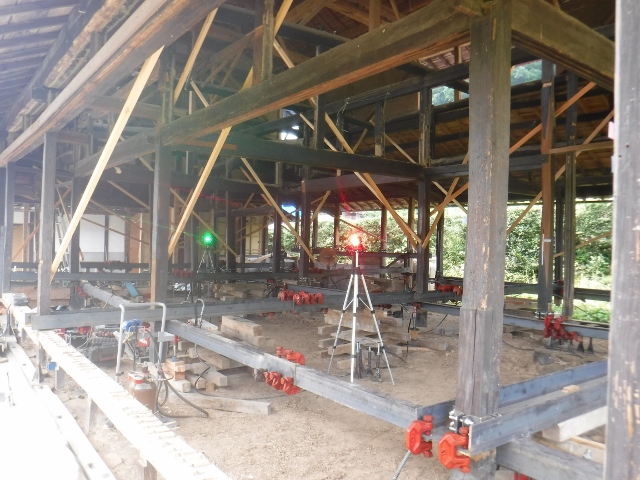

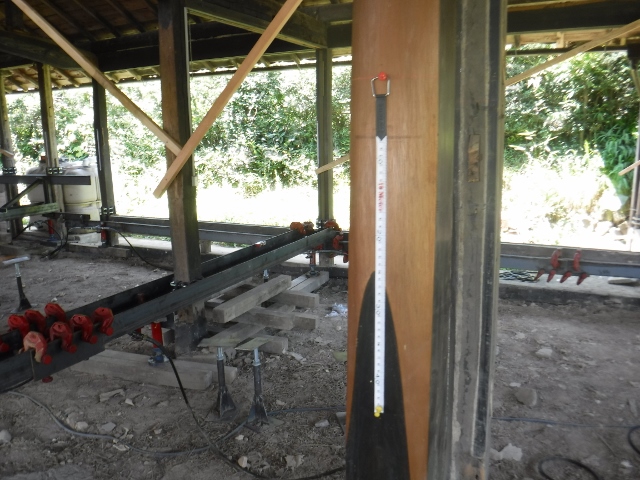

4..ジャッキアップ①
  • 写真画像6
  • 写真画像7

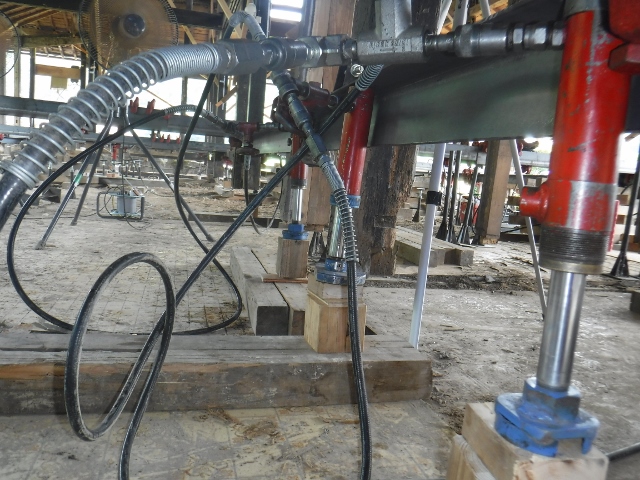

5.ジャッキアップ②
  • 写真画像8
  • 写真画像9

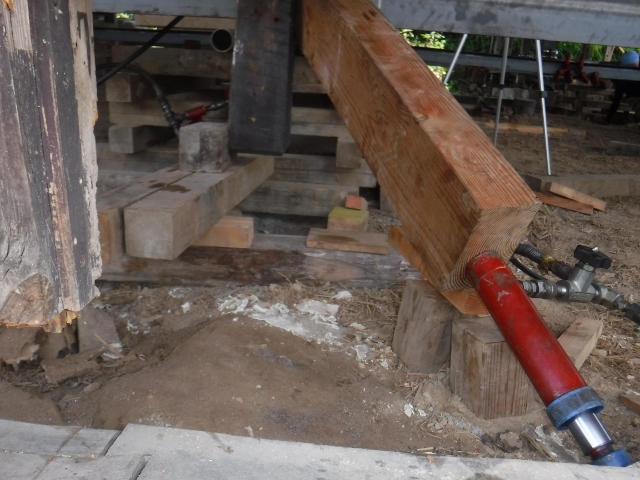

6.柱位置修正
  • 写真画像10
  • 写真画像11

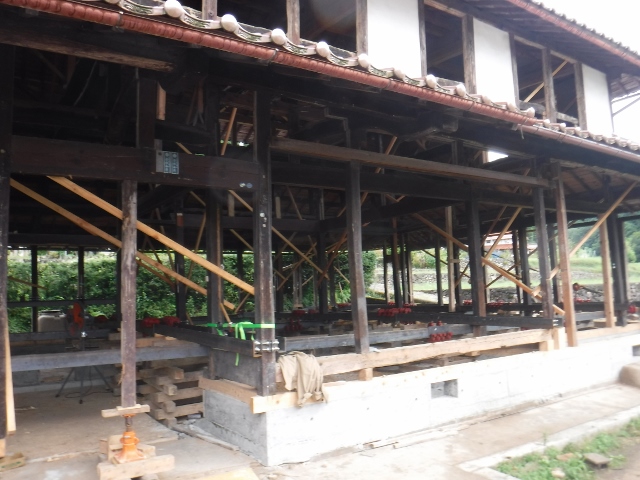

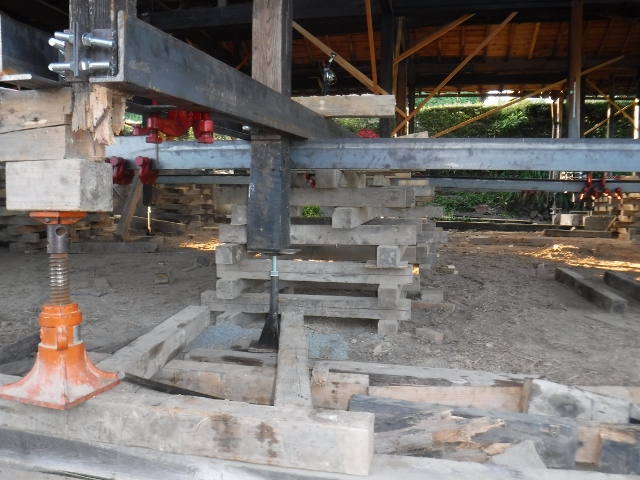

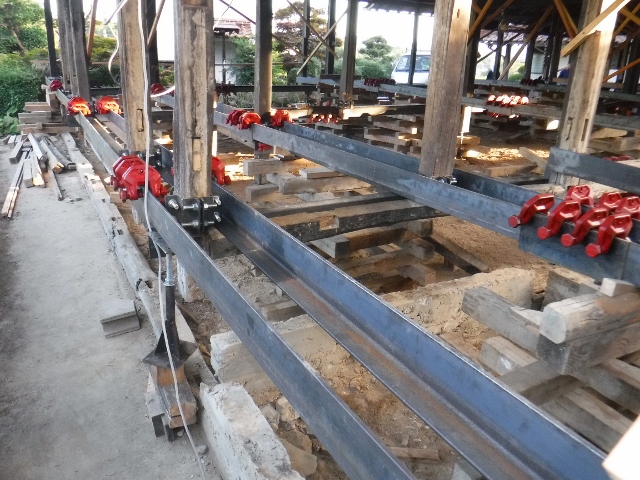

7.ジャッキアップ完了
  • 写真画像12
  • 写真画像13

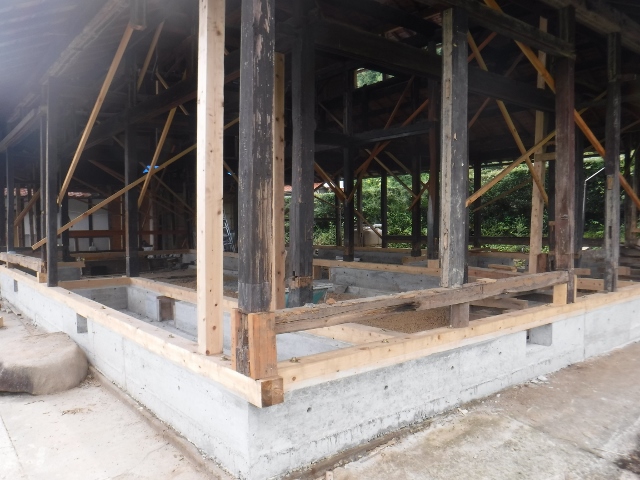

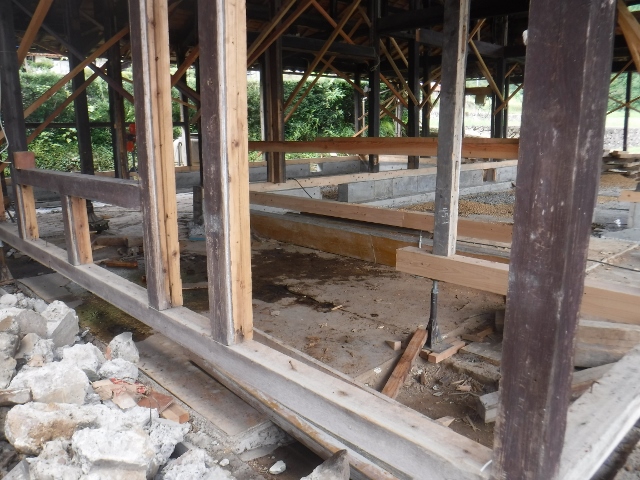

8.基礎打設後 機材撤去
  • 写真画像14
  • 写真画像15
  • 写真画像16
