広島県広島市M様邸

工事データ

工事時期: 2019年1月
工事内容: アンダーピニング沈下修正工事 (家の傾き修正)
基礎の形状: 布基礎
鋼管杭箇所数: 21箇所
鋼管杭最長圧入長さ: 10.4m
最大圧入t(トン)数: 10t
基礎補強長さ: 61m
ジャッキアップ(持ち上げ)箇所数: 20箇所
ジャッキアップ(持ち上げ)量: 94mm
工事責任者: 道生 隆治 よりコメント
不同沈下により、沈下量の大きい箇所では、サッシ窓が鍵も掛けれない状況になっていました。部分的な修正計画もありましたが、全体的な修正工事をさせていただきました。修正後には、サッシ窓の不具合も解消し、大変喜んでいただけました。工事中はお気遣いとご協力をいただき、大変ありがとうございました。
工事施工図
家の傾き修正アンダーピニング工事

家の傾きの施工前の状態から、どのような工事内容を行って、
最終的にどのような形で工事を終えたのかを紹介しています。

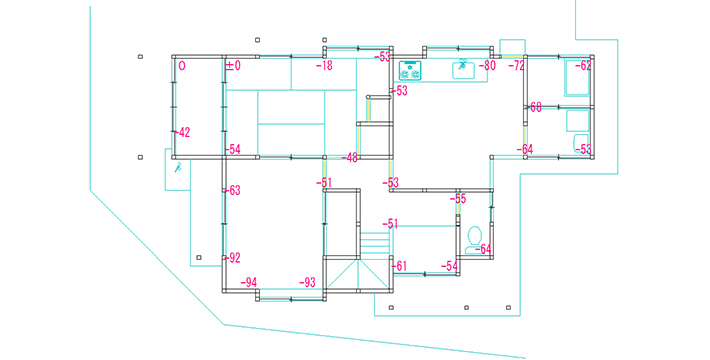

施工前
施工前図面

初期計測では、地面の不同沈下によって家全体で歪に傾きがありました。特に布基礎ということもあって、不同沈下の場合、顕著に至るところで不具合がでてしまっていました。

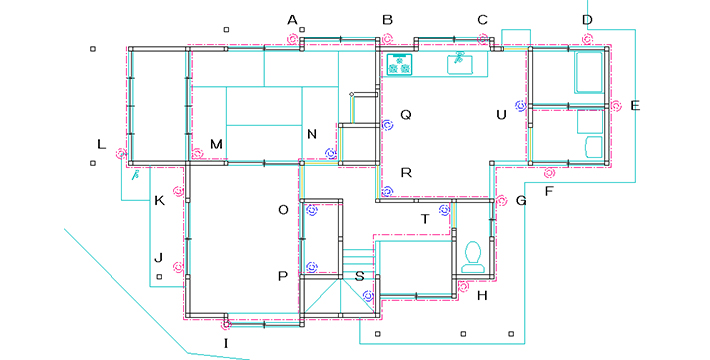

施工図面
施工図面

鋼管杭は鋼管杭を圧入する箇所
補強用鉄板は基礎補強・帯鉄板で補強を行う箇所
施工計画では、一番天となる図面左上を起点にして全体を持ち上げる全体矯正の計画を立てました。

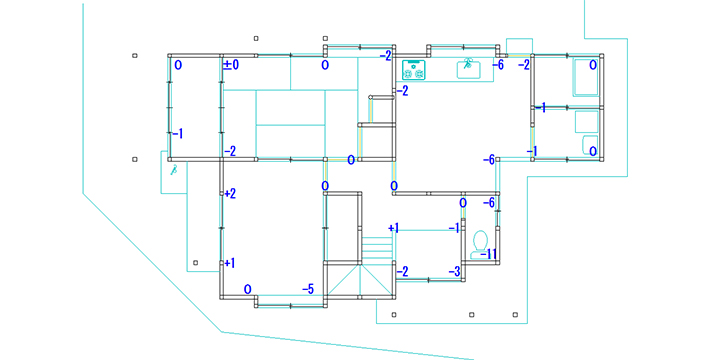

施工後
施工後

施工後、施工計画通り、全体矯正をやっていることもあり家全体の傾きをほぼ完全に取り除くことができました。また、不同沈下を起こしていたこともあり地面自体の状況は今後も安心できない状況ですが、オプトのアンダーピニグ工法でしっかりと固い地盤まで杭を打って家を支えてあるため地面に影響されずに再沈下を起こす不安は解消されました。

工事写真

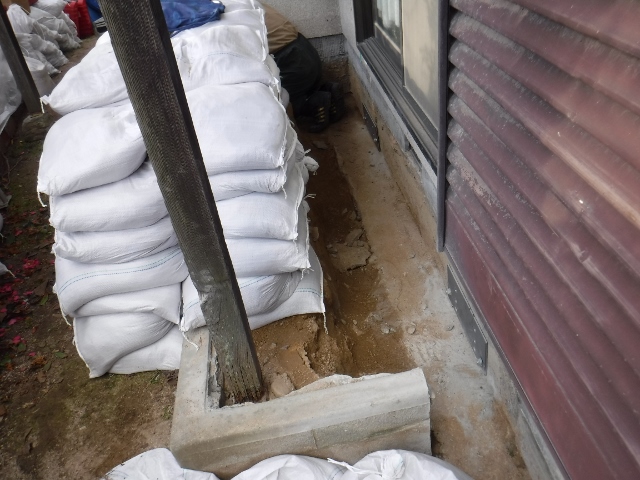

1.掘削作業
  • 写真画像1

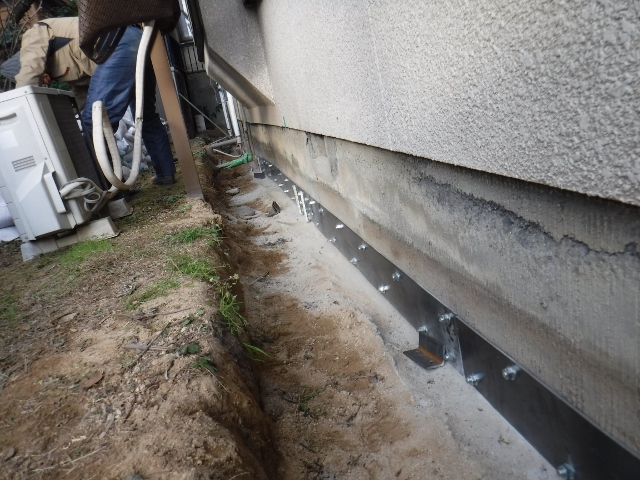

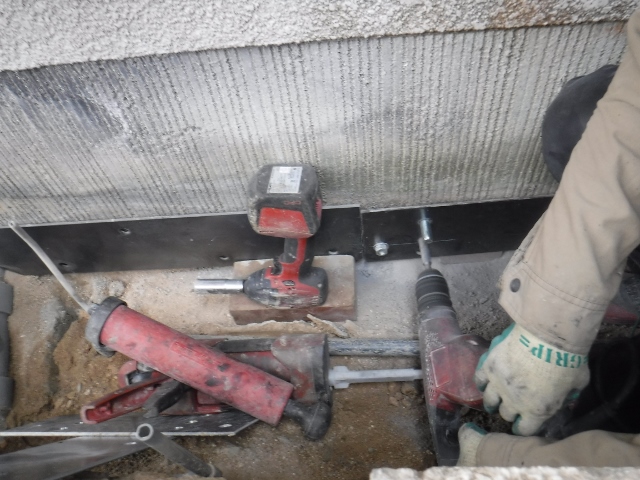

2.基礎補強
  • 写真画像2
  • 写真画像3

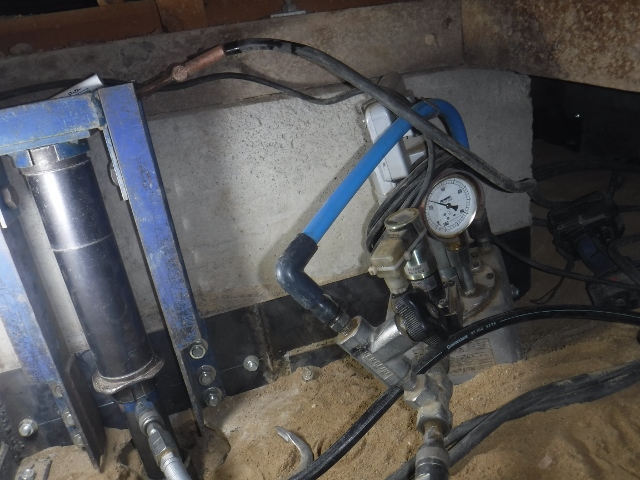

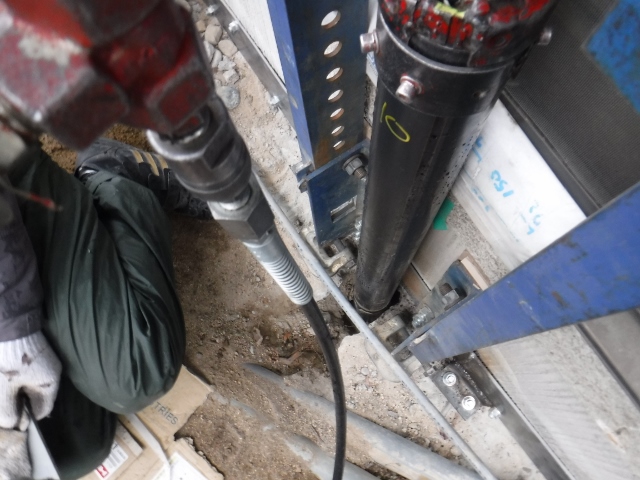

3.鋼管杭圧入
  • 写真画像4
  • 写真画像5

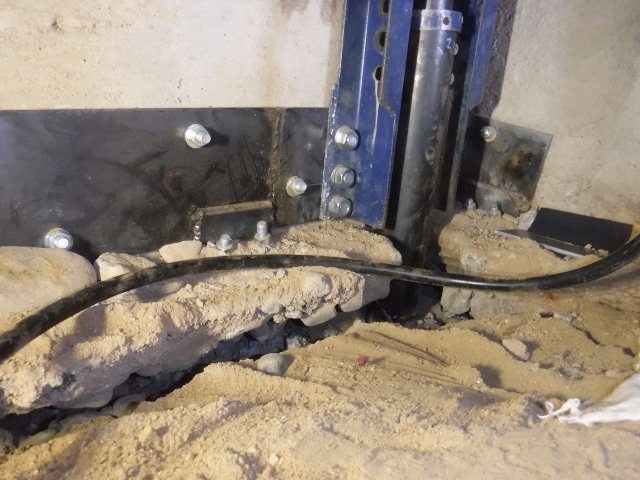

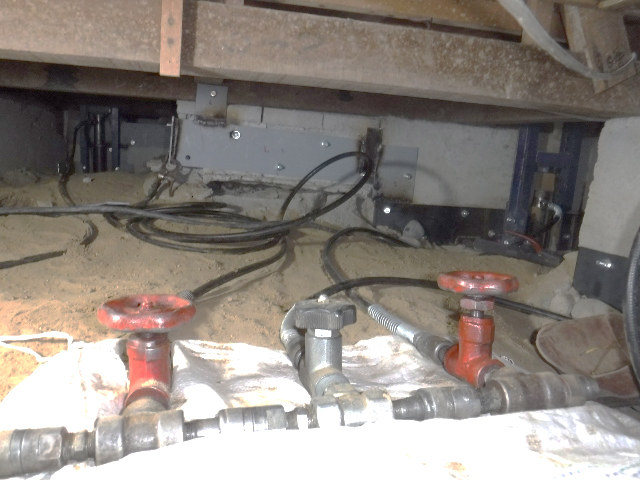

4.ジャッキアップ
  • 写真画像6
  • 写真画像7

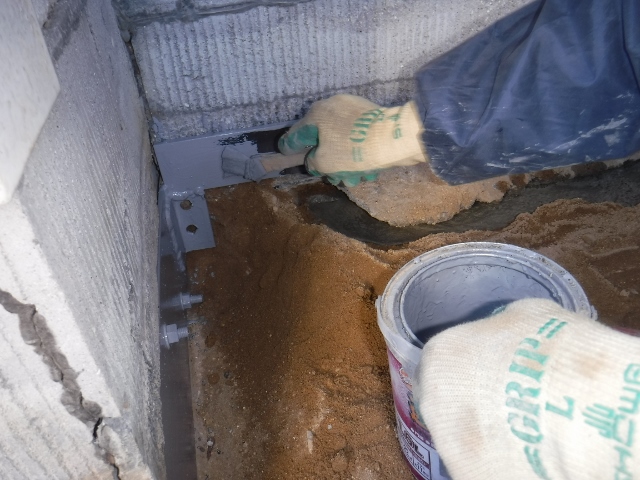

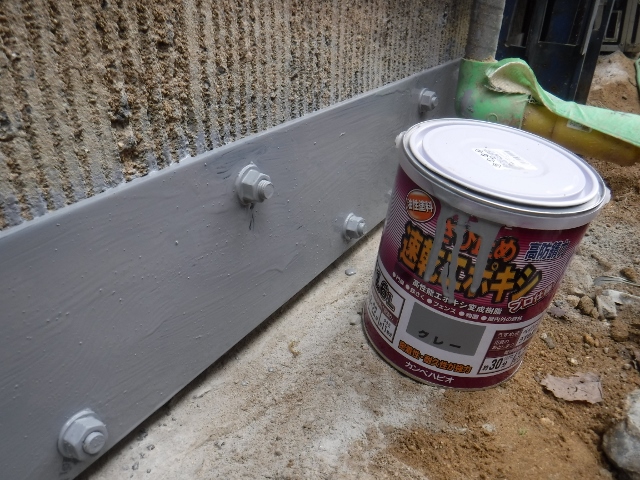

5.防錆処理

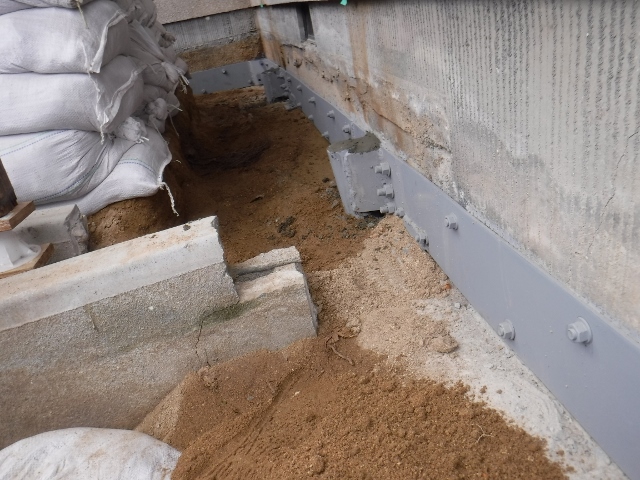

  • 写真画像8
  • 写真画像9
  • 写真画像10

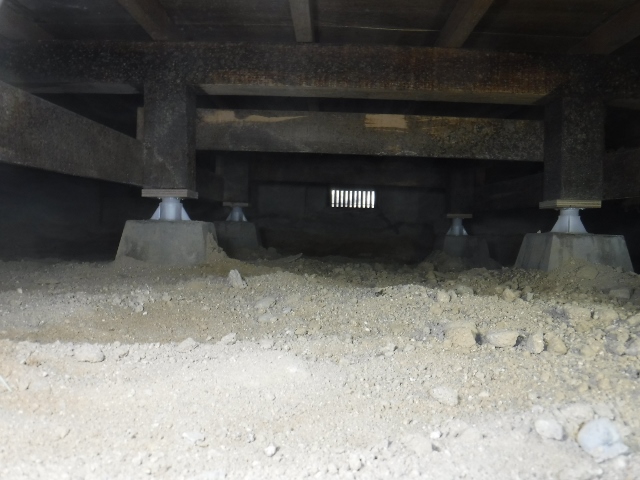

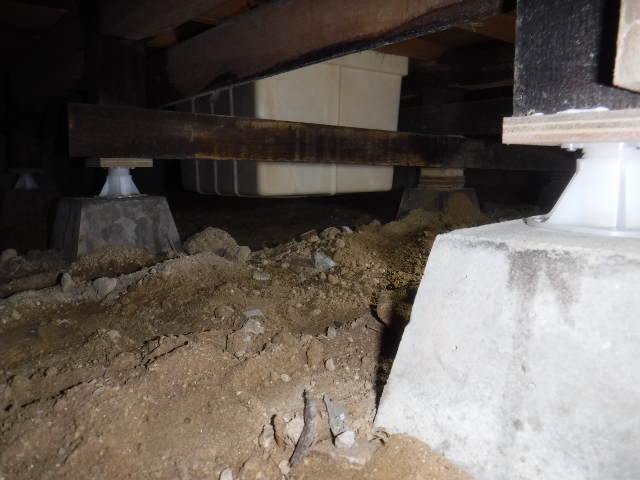

6.束調整
  • 写真画像11
  • 写真画像12

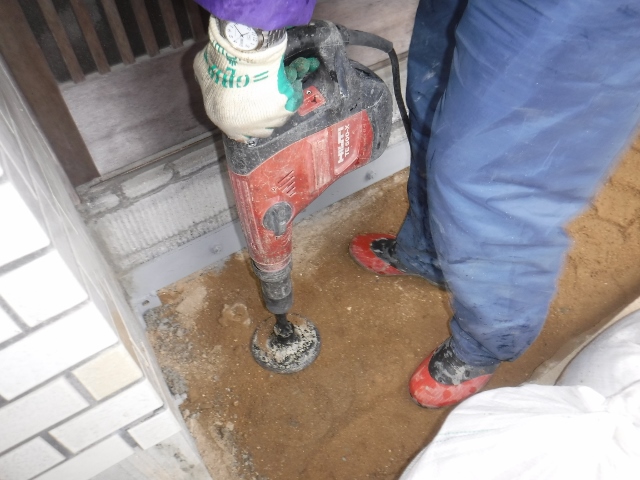

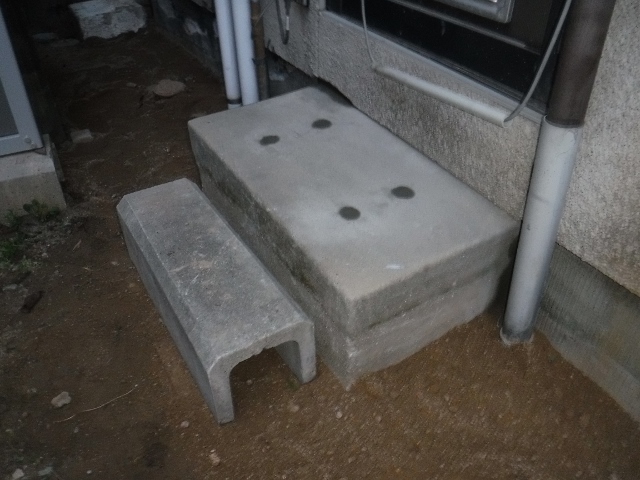

7.埋め戻し
  • 写真画像13
  • 写真画像14

広島県の施工実績一覧です。

合計工事件数:85

オプトのアンダーピニング修正工事では、下記の項目が重要な要素となります。
基礎の形状、杭数、最長杭の長さや基礎補強の長さによって工期や施工価格が決定しています。
参考にしたいリストをクリックすると詳細をご覧いただけます。

※一部、詳細をご覧いただけない施工事例もあります。

場所 時期 工事名 基礎形状 杭数
(本)
最長杭の
長さ
(m)
基礎補強の
長さ
(m)
持ち上げ量
(mm)
広島市 2019年2月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 18 6.4 58 70
広島市 2019年2月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 1 5.6 2 5
広島市 2019年1月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 21 10.4 61 94
広島市 2018年11月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 8 7 25 45
広島市 2018年8月 アンダーピニング沈下修正工事
家の傾き修正
石基礎 6 4.9 13 70
広島市 2018年7月 アンダーピニング沈下修正工事
家の傾き修正
石基礎 23 4.4 35 40
広島市 2018年4月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 3 2.7 10 16
安芸高田市 2017年12月 アンダーピニング沈下修正工事
家の傾き修正
基礎無し - - - 90
広島市 2017年12月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 11 4.1 35 49
広島市 2017年11月 アンダーピニング沈下修正工事
家の傾き修正
基礎無し - - - 13
広島市 2017年9月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 7 10.9 16 34
広島市 2017年7月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 7 12.9 29 10
広島市 2017年7月 既存基礎撤去 及び 基礎新設工事
-
布基礎 - - - -
広島市 2017年3月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 15 7.9 43 66
広島市 2017年2月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 10 4.4 24 42
広島市 2017年1月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 12 8 52 94
山県郡 2016年10月 アンダーピニング沈下修正工事
アンダーピニング沈下修正工事
布基礎 10 5.7 32 50
広島市 2016年9月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 13 5.1 40 100
広島市 2016年7月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 8 5.5 19 100
広島市 2016年7月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 6 2.8 23 26
広島市 2016年7月 アンダーピニング沈下修正工事
家の傾き修正
布基礎(無筋) 19 14.5 56 116
広島市 2016年6月 アンダーピニング沈下修正工事
家の傾き修正
布基礎(無筋) 10 4.2 38 62
東広島市 2016年5月 アンダーピニング沈下修正工事
家の傾き修正
布基礎(無筋) 11 6.4 60 40
広島市 2016年4月 アンダーピニング沈下修正工事
家の傾き修正
布基礎(無筋) 7 9.6 22 10
東広島市西条 2016年3月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 8 6.4 18 25
広島市 2016年2月 アンダーピニング沈下修正工事
家の傾き修正
布基礎(無筋) 4 8 16 30
江田島市 2016年2月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 5 7.7 19 29
広島市 2016年1月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 11 11 34 15
広島市 2015年11月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 8 5.9 29 26
広島市 2015年10月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 10 9.6 34 55
広島市 2015年9月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 8 2.6 18 23
東広島市 2015年9月 アンダーピニング沈下修正工事
家の傾き修正
布基礎(無筋) 4 4.4 13.5 40
広島市 2015年9月 アンダーピニング沈下修正工事
売買物件
布基礎 2 5.6 10 17
広島市 2015年8月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 10 2.3 29 51
広島市 2015年8月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 13 4.1 40 87
広島市 2015年6月 アンダーピニング沈下修正工事
家の傾き修正
布基礎(無筋) 8 5.5 24 24
広島市佐伯区 2014年9月 アンダーピニング沈下防止工事
家の傾き修正
布基礎 3 3.4 10.5 -
三次市 2014年8月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 12 6.6 49 88
広島市 2014年7月 アンダーピニング沈下防止工事
家の沈下防止
布基礎 2 17.7 4 0
広島市 2014年6月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 7 0.6 27 80
三次市 2014年5月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 7 3.6 22 40
広島市 2014年4月 アンダーピニング沈下防止工事
家の傾き修正
布基礎(防湿コン) 12 6.6 49 88
広島市 2014年1月 基礎補強工事
地盤沈下による家の傾き防止工事
布基礎 - - 18 -
広島市 2014年1月 アンダーピニング沈下防止工事
家の傾き修正
布基礎 11 2.8 27 60
広島市 2013年12月 アンダーピニング沈下修正工事
壁の傾き修正
布基礎 4 22.6 14 -
廿日市市 2013年12月 アンダーピニング沈下防止工事
家の傾き修正
布基礎 11 5.2 28 60
広島市 2013年12月 アンダーピニング沈下防止工事
家の傾き修正
ベタ基礎 20 4.5 56 110
広島市 2013年11月 アンダーピニング沈下防止工事
家の傾き修正
布基礎 6 2.8 9 18
広島市 2013年9月 アンダーピニング沈下防止工事
家の傾き修正
布基礎 20 7 58 50
呉市 2013年4月 アンダーピニング沈下防止工事
家の傾き修正
布基礎 2 2.4 2 0
広島市 2013年2月 柱取り替えの為の屋根天井支持工事
家の傾き修正
- - - - 0
庄原市 2013年1月 アンダーピニング沈下修正工事
家の傾き修正
基礎無し 5 3.5 0 20
廿日市市 2012年12月 アンダーピニング沈下修正工事
家の傾き修正
レンガ基礎 22 11 40 70
広島市 2012年11月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 16 4.7 53 65
広島市 2012年9月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 4 3.4 16 28
広島市 2012年8月 アンダーピニング防止工事
家の傾き修正工事
布基礎 4 3.2 8 11
広島市 2012年5月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 24 5.5 65 100
広島市 2012年5月 基礎打ち替えサポート工事
無筋/布基礎 - - - -
広島市 2012年3月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 4 4 14 14
広島市 2011年12月 アンダーピニング沈下修正工事
家の傾き修正工事
ベタ基礎 14 8 45 179
広島市 2011年12月 アンダーピニング沈下修正工事
家の傾き修正工事
基礎無し 9 4.4 0 58
広島市 2011年9月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 17 10 36 31
広島市 2011年7月 基礎打ち替え工事
家の傾き修正工事
ブロック基礎 - - - -
広島市 2011年7月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 9 4 25 47
広島市 2011年6月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 1 4 4 15
廿日市市 2011年6月 アンダーピニング沈下修正工事
布基礎 10 7.8 35 51
広島市 2011年5月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 3 4 8 20
廿日市市 2011年4月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 9 4 20 35
広島市 2011年4月 アンダーピニング沈下修正工事
家の傾き修正工事
無筋/布基礎 6 8 18 59
安芸高田市 2011年4月 アンダーピニング沈下修正工事
家の傾き修正工事
ブロック基礎 9 3 25 55
広島市 2011年3月 アンダーピニング沈下修正工事
家の傾き修正工事
無筋/布基礎 10 6 30 90
広島市 2011年2月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 6 5 18 30
広島市 2010年12月 地盤改良工事
- - - - -
広島市 2010年12月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 8 5 30 20
広島市 2010年12月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 11 5 24 65
広島市 2010年11月 アンダーピニング沈下修正工事
家の傾き修正工事
基礎無し 9 3 0 150
広島市 2010年11月 アンダーピニング防止工事
家の傾き修正工事
布基礎 4 20 12 7
広島市 2010年10月 駐車場架台移動工事
- - - - -
安芸高田市 2010年8月 アンダーピニング沈下修正工事
家の傾き修正工事
無筋/布基礎 3 5 4 25
広島市 2010年8月 駐車場鉄骨柱補強工事
- - - - -
広島市 2010年7月 アンダーピニング沈下修正工事
家の傾き修正工事
無筋/布基礎 7 4 21 65
東広島市 2010年6月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 16 5 35 25
広島市 2010年5月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 14 4 42 105
広島市 2010年4月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 6 4.8 11 55
広島市 2010年1月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 13 8 36 100

場所:施工場所
時期:施工時期
工事名:どのような工事を行ったか
価格帯(税込):おおよその価格帯
基礎形状:基礎の形状(ベタ基礎/布基礎/無筋布基礎/ブロック基礎など)
杭数(本):鋼管杭を施工した箇所本数
最長杭の長さ(m):鋼管杭が最長何m地中に入って家屋を支えているかのメートル数
基礎補強の長さ(m):基礎に鉄板を施工し、基礎の補強を行った範囲
持ち上げ量(mm):ジャッキアップにより家屋を持ち上げた量
