広島県広島市M様邸

工事データ

工事時期: 2017年12月
工事内容: アンダーピニング沈下修正工事 (家の傾き修正)
基礎の形状: 布基礎
鋼管杭箇所数: 11箇所
鋼管杭最長圧入長さ: 4.1m
最大圧入t(トン)数: 10t
基礎補強長さ: 35m
ジャッキアップ(持ち上げ)箇所数: 11箇所
ジャッキアップ(持ち上げ)量: 49mm
工事責任者: 道生 隆治 よりコメント
数メートルの擁壁の上にあるお家で、何らかの理由で基礎下の土砂が流出して傾いたご様子でした。流出の影響か、タイル張りの風呂の床は陥没し、家屋の一部が極端に傾いたことにより玄関扉は体当たりをしないと開かない程の状況でした。
周辺は地中に岩石が多い地域のようで、鋼管杭の圧入は難航する作業でしたが時間をかけ一つずつクリアしました。ジャッキアップ後は、今まで開かないと諦めていた扉や引き戸がスムーズに開くようになり、施主様も驚かれていました。沈下修正直後に浴室のリフォームもされた施主様は、ゆっくり風呂に入れると、満面の笑みで話されていました。
工事施工図
家の傾き修正アンダーピニング工事

家の傾きの施工前の状態から、どのような工事内容を行って、
最終的にどのような形で工事を終えたのかを紹介しています。

施工前

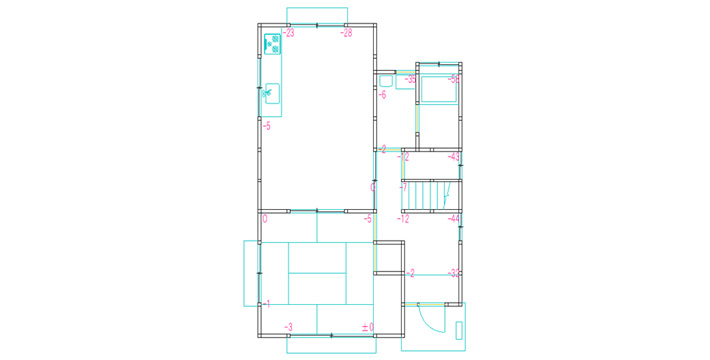

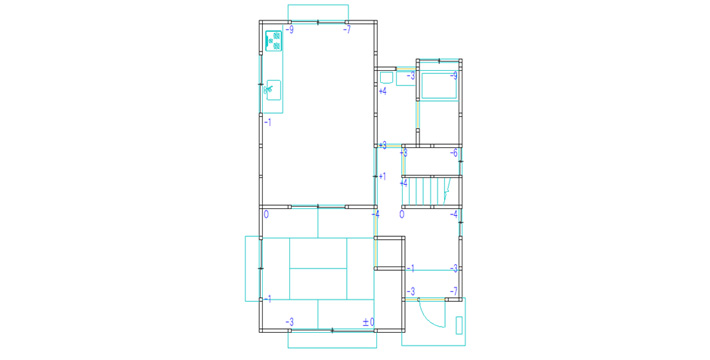

施工前図面

家の傾き修正前の計測データです。図面向かって右側が全体的に沈下を起こし下がっているのがわかります。状況としては擁壁側の面での傾きです。

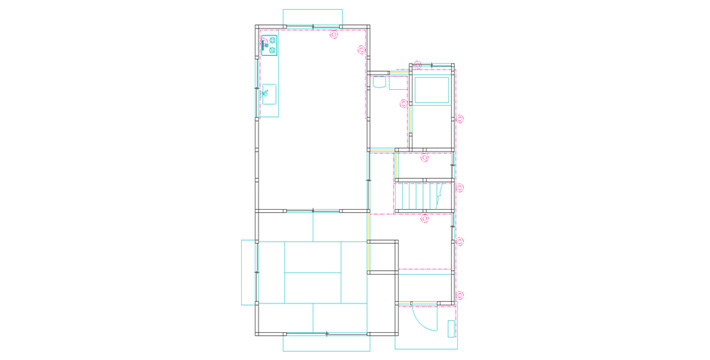

施工図面
施工図面

鋼管杭は鋼管杭を圧入する箇所
補強用鉄板は基礎補強・帯鉄板で補強を行う箇所
施工計画では、擁壁面の沈下が大きく見られる部分を重点的にジャッキアップをし、なおかつ家全体のバランスが良くなるように基礎補強で全体を支えるという計画を立てました。

施工後
施工後

家の傾き修正後、ほぼ家の傾きは無くなりました。原因は定かにはわかりませんが擁壁側の基礎下の土砂が何らかの形で流出してしまったことが原因で傾いていたため、今回のアンダーピニング工法でしっかり強硬地盤から基礎を支えることで今後の再沈下への不安はなくなります。擁壁面での土砂が流れているケースは多くあり不安に思われる方も多いですが、オプトではこういったケースも多く対応していますので、ご不安に思われる方はお気軽にご相談ください。

工事写真

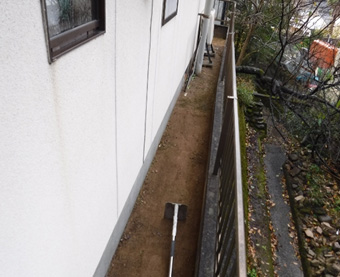

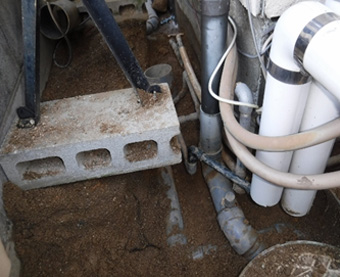

1.掘削作業
  • 写真画像1
  • 写真画像2

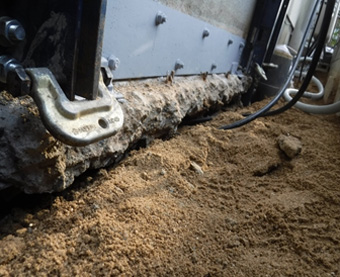

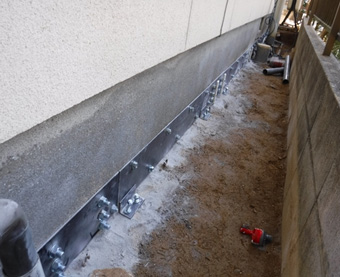

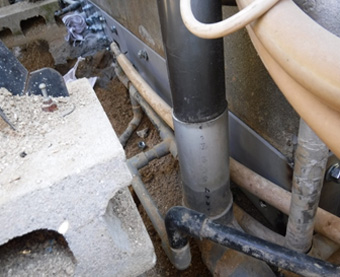

2.基礎補強
  • 写真画像3
  • 写真画像4

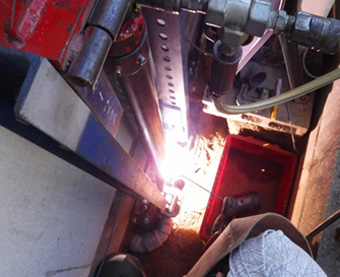

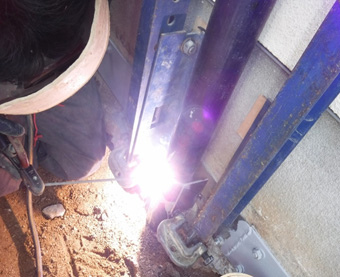

3.鋼管杭圧入
  • 写真画像5
  • 写真画像6

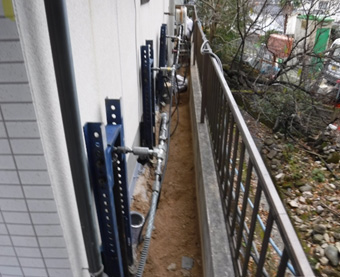

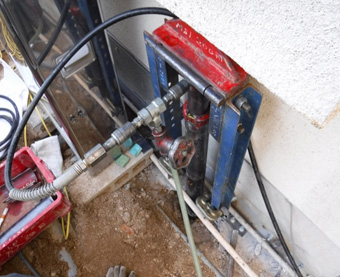

4.ジャッキアップ
  • 写真画像7
  • 写真画像8

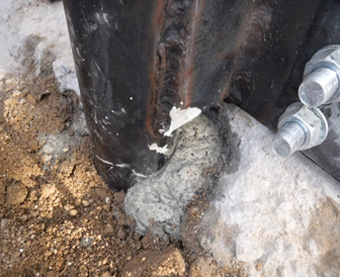

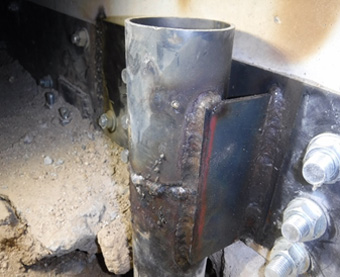

5.鋼管杭固定
  • 写真画像9
  • 写真画像10

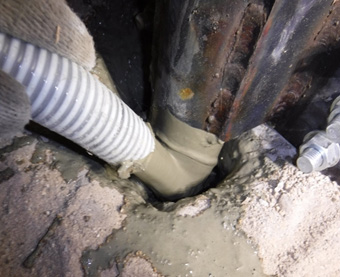

6.基礎下モルタル注入
  • 写真画像11
  • 写真画像12

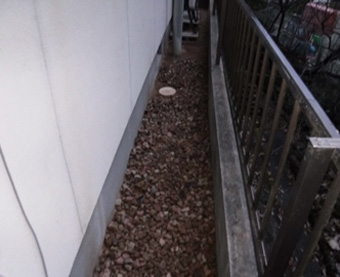

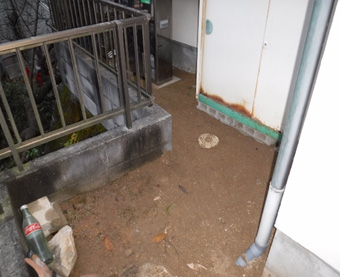

7.埋め戻し
  • 写真画像13
  • 写真画像14
8.その他
  • 写真画像15

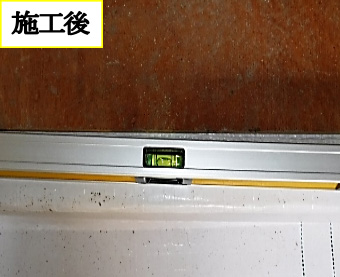

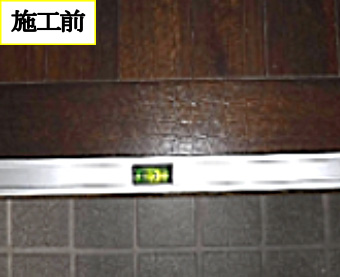

    玄関 上り框 水平レベル

  • 写真画像16

    玄関 上り框 水平レベル

広島県の施工実績一覧です。

合計工事件数:78

オプトのアンダーピニング修正工事では、下記の項目が重要な要素となります。
基礎の形状、杭数、最長杭の長さや基礎補強の長さによって工期や施工価格が決定しています。
参考にしたいリストをクリックすると詳細をご覧いただけます。

※一部、詳細をご覧いただけない施工事例もあります。

場所 時期 工事名 基礎形状 杭数
(本)
最長杭の
長さ
(m)
基礎補強の
長さ
(m)
持ち上げ量
(mm)
安芸高田市 2017年12月 アンダーピニング沈下修正工事
家の傾き修正
基礎無し - - - 90
広島市 2017年12月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 11 4.1 35 49
広島市 2017年11月 アンダーピニング沈下修正工事
家の傾き修正
基礎無し - - - 13
広島市 2017年9月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 7 10.9 16 34
広島市 2017年7月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 7 12.9 29 10
広島市 2017年7月 既存基礎撤去 及び 基礎新設工事
-
布基礎 - - - -
広島市 2017年3月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 15 7.9 43 66
広島市 2017年2月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 10 4.4 24 42
広島市 2017年1月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 12 8 52 94
山県郡 2016年10月 アンダーピニング沈下修正工事
アンダーピニング沈下修正工事
布基礎 10 5.7 32 50
広島市 2016年9月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 13 5.1 40 100
広島市 2016年7月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 8 5.5 19 100
広島市 2016年7月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 6 2.8 23 26
広島市 2016年7月 アンダーピニング沈下修正工事
家の傾き修正
布基礎(無筋) 19 14.5 56 116
広島市 2016年6月 アンダーピニング沈下修正工事
家の傾き修正
布基礎(無筋) 10 4.2 38 62
東広島市 2016年5月 アンダーピニング沈下修正工事
家の傾き修正
布基礎(無筋) 11 6.4 60 40
広島市 2016年4月 アンダーピニング沈下修正工事
家の傾き修正
布基礎(無筋) 7 9.6 22 10
東広島市西条 2016年3月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 8 6.4 18 25
広島市 2016年2月 アンダーピニング沈下修正工事
家の傾き修正
布基礎(無筋) 4 8 16 30
江田島市 2016年2月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 5 7.7 19 29
広島市 2016年1月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 11 11 34 15
広島市 2015年11月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 8 5.9 29 26
広島市 2015年10月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 10 9.6 34 55
広島市 2015年9月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 8 2.6 18 23
東広島市 2015年9月 アンダーピニング沈下修正工事
家の傾き修正
布基礎(無筋) 4 4.4 13.5 40
広島市 2015年9月 アンダーピニング沈下修正工事
売買物件
布基礎 2 5.6 10 17
広島市 2015年8月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 10 2.3 29 51
広島市 2015年8月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 13 4.1 40 87
広島市 2015年6月 アンダーピニング沈下修正工事
家の傾き修正
布基礎(無筋) 8 5.5 24 24
広島市佐伯区 2014年9月 アンダーピニング沈下防止工事
家の傾き修正
布基礎 3 3.4 10.5 -
三次市 2014年8月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 12 6.6 49 88
広島市 2014年7月 アンダーピニング沈下防止工事
家の沈下防止
布基礎 2 17.7 4 0
広島市 2014年6月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 7 0.6 27 80
三次市 2014年5月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 7 3.6 22 40
広島市 2014年4月 アンダーピニング沈下防止工事
家の傾き修正
布基礎(防湿コン) 12 6.6 49 88
広島市 2014年1月 基礎補強工事
地盤沈下による家の傾き防止工事
布基礎 - - 18 -
広島市 2014年1月 アンダーピニング沈下防止工事
家の傾き修正
布基礎 11 2.8 27 60
広島市 2013年12月 アンダーピニング沈下修正工事
壁の傾き修正
布基礎 4 22.6 14 -
廿日市市 2013年12月 アンダーピニング沈下防止工事
家の傾き修正
布基礎 11 5.2 28 60
広島市 2013年12月 アンダーピニング沈下防止工事
家の傾き修正
ベタ基礎 20 4.5 56 110
広島市 2013年11月 アンダーピニング沈下防止工事
家の傾き修正
布基礎 6 2.8 9 18
広島市 2013年9月 アンダーピニング沈下防止工事
家の傾き修正
布基礎 20 7 58 50
呉市 2013年4月 アンダーピニング沈下防止工事
家の傾き修正
布基礎 2 2.4 2 0
広島市 2013年2月 柱取り替えの為の屋根天井支持工事
家の傾き修正
- - - - 0
庄原市 2013年1月 アンダーピニング沈下修正工事
家の傾き修正
基礎無し 5 3.5 0 20
廿日市市 2012年12月 アンダーピニング沈下修正工事
家の傾き修正
レンガ基礎 22 11 40 70
広島市 2012年11月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 16 4.7 53 65
広島市 2012年9月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 4 3.4 16 28
広島市 2012年8月 アンダーピニング防止工事
家の傾き修正工事
布基礎 4 3.2 8 11
広島市 2012年5月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 24 5.5 65 100
広島市 2012年5月 基礎打ち替えサポート工事
無筋/布基礎 - - - -
広島市 2012年3月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 4 4 14 14
広島市 2011年12月 アンダーピニング沈下修正工事
家の傾き修正工事
ベタ基礎 14 8 45 179
広島市 2011年12月 アンダーピニング沈下修正工事
家の傾き修正工事
基礎無し 9 4.4 0 58
広島市 2011年9月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 17 10 36 31
広島市 2011年7月 基礎打ち替え工事
家の傾き修正工事
ブロック基礎 - - - -
広島市 2011年7月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 9 4 25 47
広島市 2011年6月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 1 4 4 15
廿日市市 2011年6月 アンダーピニング沈下修正工事
布基礎 10 7.8 35 51
広島市 2011年5月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 3 4 8 20
廿日市市 2011年4月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 9 4 20 35
広島市 2011年4月 アンダーピニング沈下修正工事
家の傾き修正工事
無筋/布基礎 6 8 18 59
安芸高田市 2011年4月 アンダーピニング沈下修正工事
家の傾き修正工事
ブロック基礎 9 3 25 55
広島市 2011年3月 アンダーピニング沈下修正工事
家の傾き修正工事
無筋/布基礎 10 6 30 90
広島市 2011年2月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 6 5 18 30
広島市 2010年12月 地盤改良工事
- - - - -
広島市 2010年12月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 8 5 30 20
広島市 2010年12月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 11 5 24 65
広島市 2010年11月 アンダーピニング沈下修正工事
家の傾き修正工事
基礎無し 9 3 0 150
広島市 2010年11月 アンダーピニング防止工事
家の傾き修正工事
布基礎 4 20 12 7
広島市 2010年10月 駐車場架台移動工事
- - - - -
安芸高田市 2010年8月 アンダーピニング沈下修正工事
家の傾き修正工事
無筋/布基礎 3 5 4 25
広島市 2010年8月 駐車場鉄骨柱補強工事
- - - - -
広島市 2010年7月 アンダーピニング沈下修正工事
家の傾き修正工事
無筋/布基礎 7 4 21 65
東広島市 2010年6月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 16 5 35 25
広島市 2010年5月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 14 4 42 105
広島市 2010年4月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 6 4.8 11 55
広島市 2010年1月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 13 8 36 100

場所:施工場所
時期:施工時期
工事名:どのような工事を行ったか
価格帯(税込):おおよその価格帯
基礎形状:基礎の形状(ベタ基礎/布基礎/無筋布基礎/ブロック基礎など)
杭数(本):鋼管杭を施工した箇所本数
最長杭の長さ(m):鋼管杭が最長何m地中に入って家屋を支えているかのメートル数
基礎補強の長さ(m):基礎に鉄板を施工し、基礎の補強を行った範囲
持ち上げ量(mm):ジャッキアップにより家屋を持ち上げた量
