広島県広島市住友不動産株式会社様S様邸

オプトトップページ > 施工実績 > 広島県施工実績一覧 > 広島県広島市住友不動産株式会社様S様邸

工事データ

工事時期: 2017年2月
工事内容: アンダーピニング沈下修正工事 (家の傾き修正)
基礎の形状: 布基礎
鋼管杭箇所数: 10箇所
鋼管杭最長圧入長さ: 4.4m
最大圧入t(トン)数: 10t
基礎補強長さ: 24m
ジャッキアップ(持ち上げ)箇所数: 10箇所
ジャッキアップ(持ち上げ)量: 42mm
工事責任者: 越道 真悟 よりコメント
リフォームと同時の沈下修正工事です。浴室の木造部の腐食等があり大工さんと連携をとりながら作業を進めました。ご予算の関係で若干の傾きを残す工事計画でしたが、3/1000以内の勾配に収める事が出来ました。
工事施工図
家の傾き修正アンダーピニング工事

家の傾きの施工前の状態から、どのような工事内容を行って、
最終的にどのような形で工事を終えたのかを紹介しています。

施工前

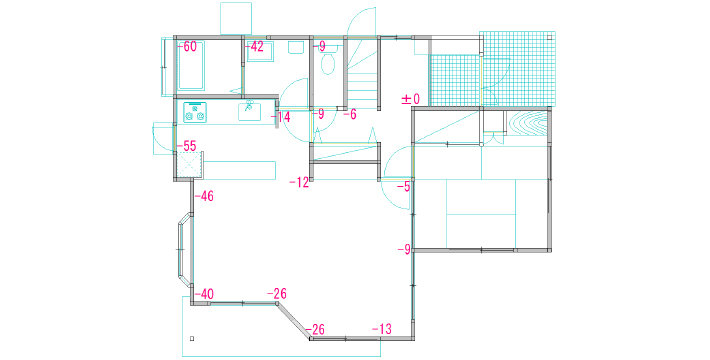

施工前図面

水回りが重点的に傾いていました。布基礎であることから部分的に傾きが生じています。

施工図面
施工図面

鋼管杭は鋼管杭を圧入する箇所
補強用鉄板は基礎補強・帯鉄板で補強を行う箇所
施工計画では、傾きのひどいところを重点的に持ち上げる計画にしました。家のバランスを考えリビング側にも支えるように杭を施工する計画にしました。

施工後
施工後

施工完了後、全体で6/1000以内、3/1000に近いレベルで修復が完了しました。リフォーム工事と同時の沈下修正工事だったので、この後、大工さんにもともと痛みのあった木造部の腐食なども修復してもらうことで今後もしっかりと安心して暮らしていただける家になります。

工事写真
1.施工前状況
  • 写真画像1

    勝手口横の陥没穴

  • 写真画像2

    洗面所下

2.掘削・コンクリート撤去
  • 写真画像3

    給湯器付近

  • 写真画像4

    勝手口付近

  • 写真画像5

    洗面所の床下

  • 写真画像6

    コンクリート撤去 庭側テラス

  • 写真画像7

    庭側テラス

3.基礎補強 帯鉄取付
  • 写真画像8

    トイレ裏付近

  • 写真画像9

    勝手口付近

  • 写真画像10

    洗面所の床下

  • 写真画像11

    庭側テラス

  • 写真画像12

    風呂場内

  • 写真画像13

    溶接

4.給湯器台の補強
  • 写真画像14
5.鋼管位置コア抜き
  • 写真画像15
5.鋼管位置の地中の磐の掘り出し作業
  • 写真画像16
  • 写真画像17

    掘り出した岩

6.鋼管杭圧入
  • 写真画像18

    F地点

  • 写真画像19

    I(アイ)地点

  • 写真画像20

    J地点

  • 写真画像21

    溶接

  • 写真画像22

    溶接 床下作業

  • 写真画像23

    鋼管杭圧入後

7.ジャッキアップ
  • 写真画像24

    ジャッキアップ準備

  • 写真画像25

    ジャッキアップ

  • 写真画像26

    ジャッキアップ後

  • 写真画像27

    ジャッキアップ後

  • 写真画像28

    ジャッキアップ後テラスにあるベランダを支える柱が上がった状況

8.鋼管杭固定
  • 写真画像29
9.防錆塗装作業
  • 写真画像30

    防錆塗装の使用材料

  • 写真画像31
  • 写真画像32

    台所床下

  • 写真画像33

    洗面所床下

  • 写真画像34

    風呂場床下

10.基礎下モルタル注入
  • 写真画像35
  • 写真画像36
  • 写真画像37

    床下状況

11.杭頭処理
  • 写真画像38
12.復旧
  • 写真画像39

    庭側踏み石復旧

  • 写真画像40

    テラスの柱下の修復

  • 写真画像41

    埋戻し

  • 写真画像42

    埋戻し

  • 写真画像43

    埋戻し

  • 写真画像44

    埋戻し

広島県の施工実績一覧です。

合計工事件数:75

オプトのアンダーピニング修正工事では、下記の項目が重要な要素となります。
基礎の形状、杭数、最長杭の長さや基礎補強の長さによって工期や施工価格が決定しています。
参考にしたいリストをクリックすると詳細をご覧いただけます。

※一部、詳細をご覧いただけない施工事例もあります。

場所 時期 工事名 基礎形状 杭数
(本)
最長杭の
長さ
(m)
基礎補強の
長さ
(m)
持ち上げ量
(mm)
広島市 2017年9月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 7 10.9 16 34
広島市 2017年7月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 7 12.9 29 10
広島市 2017年7月 既存基礎撤去 及び 基礎新設工事
-
布基礎 - - - -
広島市 2017年3月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 15 7.9 43 66
広島市 2017年2月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 10 4.4 24 42
広島市 2017年1月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 12 8 52 94
山県郡 2016年10月 アンダーピニング沈下修正工事
アンダーピニング沈下修正工事
布基礎 10 5.7 32 50
広島市 2016年9月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 13 5.1 40 100
広島市 2016年7月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 8 5.5 19 100
広島市 2016年7月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 6 2.8 23 26
広島市 2016年7月 アンダーピニング沈下修正工事
家の傾き修正
布基礎(無筋) 19 14.5 56 116
広島市 2016年6月 アンダーピニング沈下修正工事
家の傾き修正
布基礎(無筋) 10 4.2 38 62
東広島市 2016年5月 アンダーピニング沈下修正工事
家の傾き修正
布基礎(無筋) 11 6.4 60 40
広島市 2016年4月 アンダーピニング沈下修正工事
家の傾き修正
布基礎(無筋) 7 9.6 22 10
東広島市西条 2016年3月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 8 6.4 18 25
広島市 2016年2月 アンダーピニング沈下修正工事
家の傾き修正
布基礎(無筋) 4 8 16 30
江田島市 2016年2月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 5 7.7 19 29
広島市 2016年1月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 11 11 34 15
広島市 2015年11月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 8 5.9 29 26
広島市 2015年10月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 10 9.6 34 55
広島市 2015年9月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 8 2.6 18 23
東広島市 2015年9月 アンダーピニング沈下修正工事
家の傾き修正
布基礎(無筋) 4 4.4 13.5 40
広島市 2015年9月 アンダーピニング沈下修正工事
売買物件
布基礎 2 5.6 10 17
広島市 2015年8月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 10 2.3 29 51
広島市 2015年8月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 13 4.1 40 87
広島市 2015年6月 アンダーピニング沈下修正工事
家の傾き修正
布基礎(無筋) 8 5.5 24 24
広島市佐伯区 2014年9月 アンダーピニング沈下防止工事
家の傾き修正
布基礎 3 3.4 10.5 -
三次市 2014年8月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 12 6.6 49 88
広島市 2014年7月 アンダーピニング沈下防止工事
家の沈下防止
布基礎 2 17.7 4 0
広島市 2014年6月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 7 0.6 27 80
三次市 2014年5月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 7 3.6 22 40
広島市 2014年4月 アンダーピニング沈下防止工事
家の傾き修正
布基礎(防湿コン) 12 6.6 49 88
広島市 2014年1月 基礎補強工事
地盤沈下による家の傾き防止工事
布基礎 - - 18 -
広島市 2014年1月 アンダーピニング沈下防止工事
家の傾き修正
布基礎 11 2.8 27 60
広島市 2013年12月 アンダーピニング沈下修正工事
壁の傾き修正
布基礎 4 22.6 14 -
廿日市市 2013年12月 アンダーピニング沈下防止工事
家の傾き修正
布基礎 11 5.2 28 60
広島市 2013年12月 アンダーピニング沈下防止工事
家の傾き修正
ベタ基礎 20 4.5 56 110
広島市 2013年11月 アンダーピニング沈下防止工事
家の傾き修正
布基礎 6 2.8 9 18
広島市 2013年9月 アンダーピニング沈下防止工事
家の傾き修正
布基礎 20 7 58 50
呉市 2013年4月 アンダーピニング沈下防止工事
家の傾き修正
布基礎 2 2.4 2 0
広島市 2013年2月 柱取り替えの為の屋根天井支持工事
家の傾き修正
- - - - 0
庄原市 2013年1月 アンダーピニング沈下修正工事
家の傾き修正
基礎無し 5 3.5 0 20
廿日市市 2012年12月 アンダーピニング沈下修正工事
家の傾き修正
レンガ基礎 22 11 40 70
広島市 2012年11月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 16 4.7 53 65
広島市 2012年9月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 4 3.4 16 28
広島市 2012年8月 アンダーピニング防止工事
家の傾き修正工事
布基礎 4 3.2 8 11
広島市 2012年5月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 24 5.5 65 100
広島市 2012年5月 基礎打ち替えサポート工事
無筋/布基礎 - - - -
広島市 2012年3月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 4 4 14 14
広島市 2011年12月 アンダーピニング沈下修正工事
家の傾き修正工事
ベタ基礎 14 8 45 179
広島市 2011年12月 アンダーピニング沈下修正工事
家の傾き修正工事
基礎無し 9 4.4 0 58
広島市 2011年9月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 17 10 36 31
広島市 2011年7月 基礎打ち替え工事
家の傾き修正工事
ブロック基礎 - - - -
広島市 2011年7月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 9 4 25 47
広島市 2011年6月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 1 4 4 15
廿日市市 2011年6月 アンダーピニング沈下修正工事
布基礎 10 7.8 35 51
広島市 2011年5月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 3 4 8 20
廿日市市 2011年4月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 9 4 20 35
広島市 2011年4月 アンダーピニング沈下修正工事
家の傾き修正工事
無筋/布基礎 6 8 18 59
安芸高田市 2011年4月 アンダーピニング沈下修正工事
家の傾き修正工事
ブロック基礎 9 3 25 55
広島市 2011年3月 アンダーピニング沈下修正工事
家の傾き修正工事
無筋/布基礎 10 6 30 90
広島市 2011年2月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 6 5 18 30
広島市 2010年12月 地盤改良工事
- - - - -
広島市 2010年12月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 8 5 30 20
広島市 2010年12月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 11 5 24 65
広島市 2010年11月 アンダーピニング沈下修正工事
家の傾き修正工事
基礎無し 9 3 0 150
広島市 2010年11月 アンダーピニング防止工事
家の傾き修正工事
布基礎 4 20 12 7
広島市 2010年10月 駐車場架台移動工事
- - - - -
安芸高田市 2010年8月 アンダーピニング沈下修正工事
家の傾き修正工事
無筋/布基礎 3 5 4 25
広島市 2010年8月 駐車場鉄骨柱補強工事
- - - - -
広島市 2010年7月 アンダーピニング沈下修正工事
家の傾き修正工事
無筋/布基礎 7 4 21 65
東広島市 2010年6月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 16 5 35 25
広島市 2010年5月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 14 4 42 105
広島市 2010年4月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 6 4.8 11 55
広島市 2010年1月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 13 8 36 100

場所:施工場所
時期:施工時期
工事名:どのような工事を行ったか
価格帯(税込):おおよその価格帯
基礎形状:基礎の形状(ベタ基礎/布基礎/無筋布基礎/ブロック基礎など)
杭数(本):鋼管杭を施工した箇所本数
最長杭の長さ(m):鋼管杭が最長何m地中に入って家屋を支えているかのメートル数
基礎補強の長さ(m):基礎に鉄板を施工し、基礎の補強を行った範囲
持ち上げ量(mm):ジャッキアップにより家屋を持ち上げた量
