山口県宇部市H様邸

工事データ

工事時期: 2020年7月
工事内容: アンダーピニング沈下修正工事 (家の傾き修正)
基礎の形状: べた基礎
鋼管杭箇所数: 10箇所
鋼管杭最長圧入長さ: 8.4m
最大圧入t(トン)数: 10t
基礎補強長さ: 30m
ジャッキアップ(持ち上げ)箇所数: 10箇所
ジャッキアップ(持ち上げ)量: 58mm
工事責任者: 道生 隆治 よりコメント
基礎が完全に割れてしまい、沈下とズレがありました。
住宅の1/4の範囲は完全に宙ぶらりんの状態です。
家の傾きの修正と基礎のやり替えをご希望で相談をいただきました。
費用面も含め施主様と相談し計画をたてました。
沈下修正後には、モノが転がることもなくなり、喜んでいただけました。
工事期間中は施主様には色々と手助けもいただき、他、たくさんのお気遣いもいただき、大変感謝しております。ありがとうございました!
工事施工図
家の傾き修正アンダーピニング工事

家の傾きの施工前の状態から、どのような工事内容を行って、
最終的にどのような形で工事を終えたのかを紹介しています。

施工前

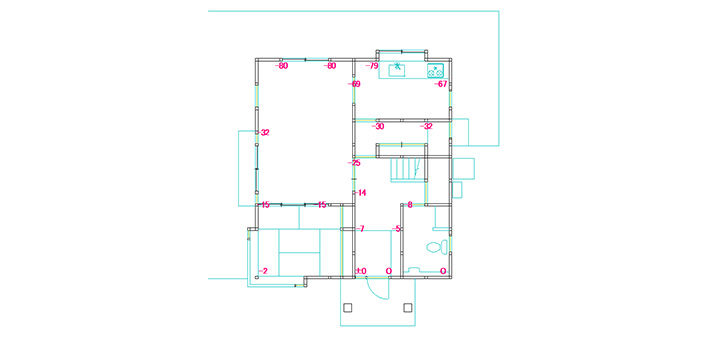

施工前図面

家の傾き施工前の計測状況です。図面下側の玄関などを基点にして家の奥にむかって傾きが生じている状態でした。ベタ基礎のためほぼなだらかに家の奥に向かって傾斜しているのがわかります。

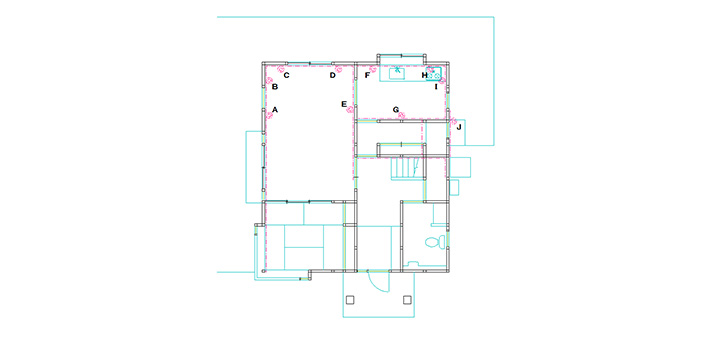

施工図面
施工図面

鋼管杭は鋼管杭を圧入する箇所
補強用鉄板は基礎補強・帯鉄板で補強を行う箇所
施工計画では、図面上側を中心にジャッキアップで家を持ち上げる計画をしました。家全体を片側で持ち上げるのに十分な杭本数として、家全体のバランスが崩れないようにすることと、家の真ん中あたりでたわみがでないように重点的に基礎補強と室内側などの鋼管杭の施工を計画しました。

施工後
施工後

施工終了後の計測です。図面では数字が残っていますが、体感的に物が転がることがなくなり建具周りの不具合も解消されて傾きを感じることはありません。もちろん、二階部分でも基礎から持ち上げているため一階と同様傾きが解消されました。

工事写真

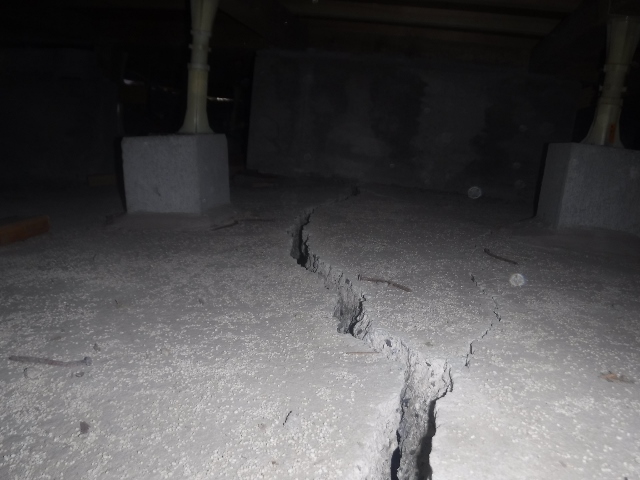

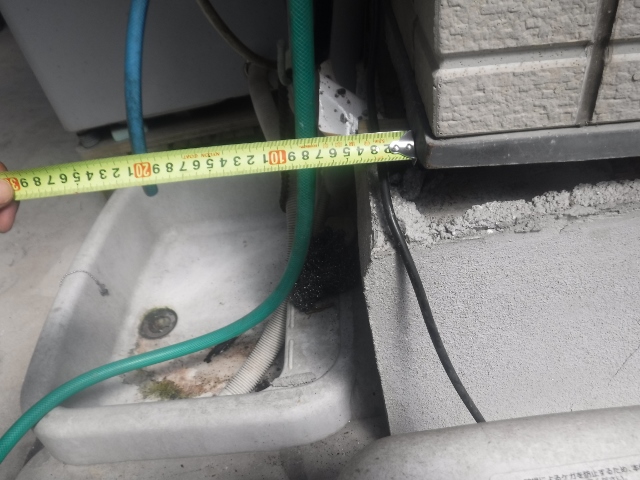

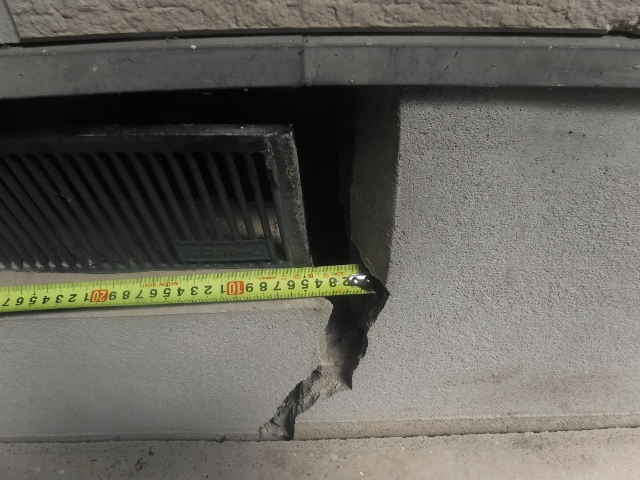

1.工事前状況
  • 写真画像1
  • 写真画像2
  • 写真画像3

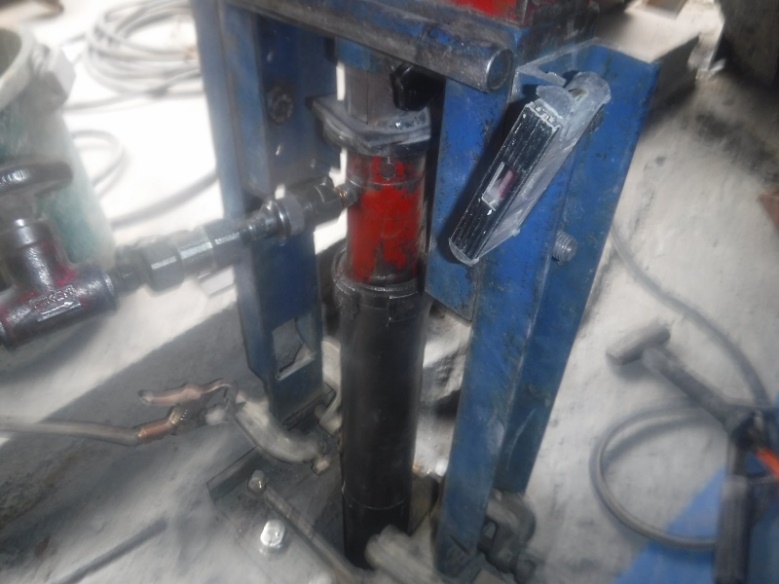

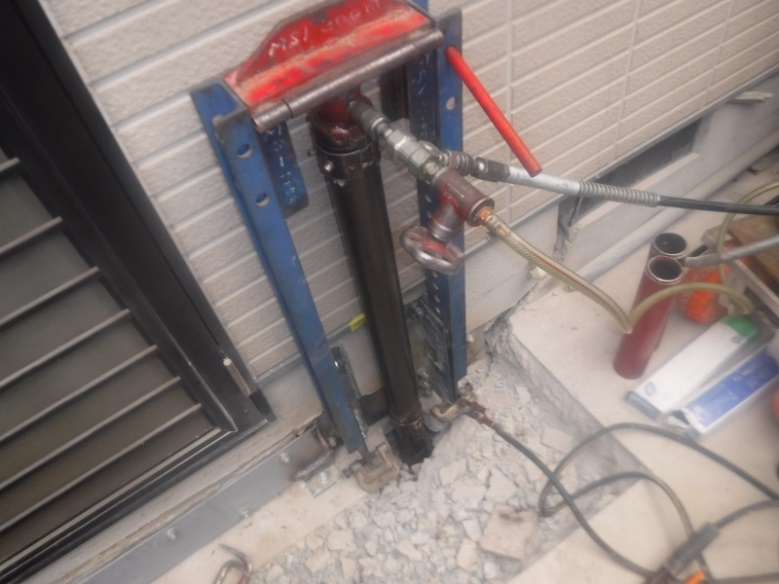

2.鋼管杭圧入
  • 写真画像4
  • 写真画像5

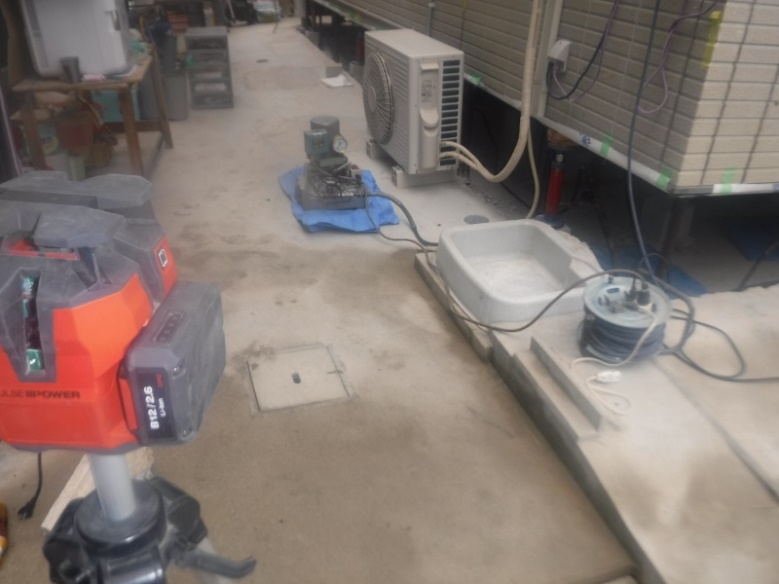

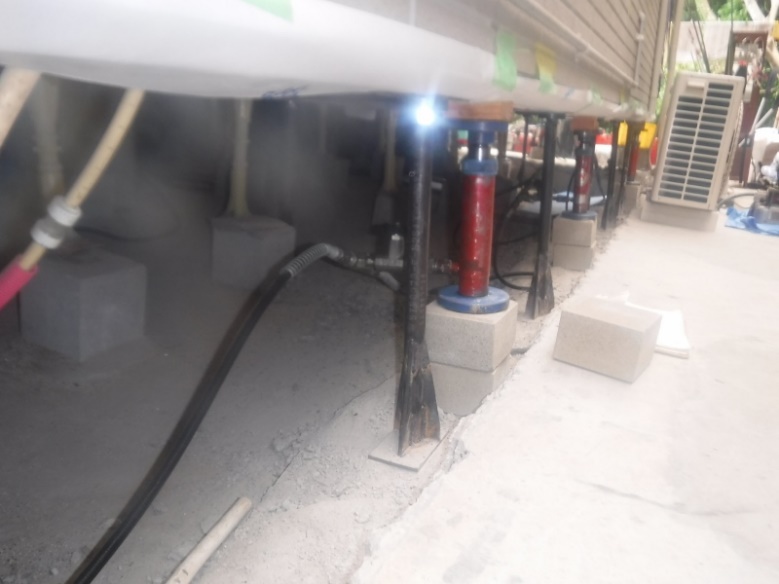

3.ジャッキアップ
  • 写真画像6
  • 写真画像7

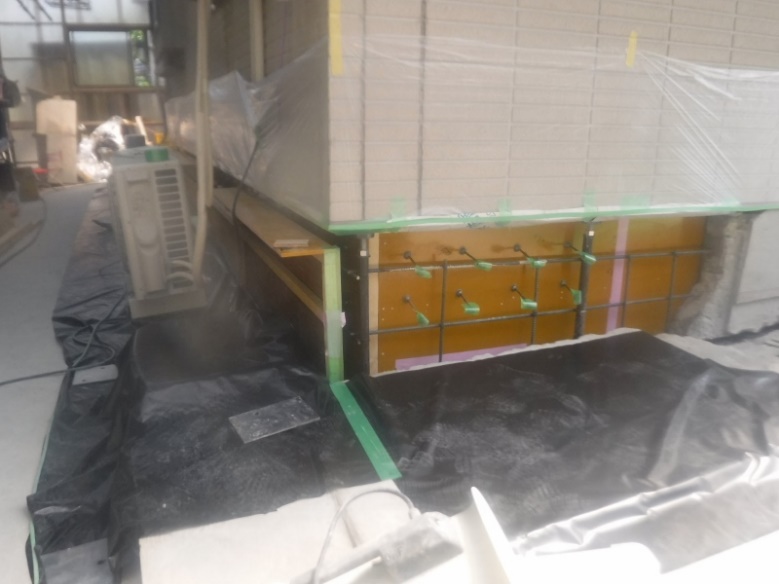

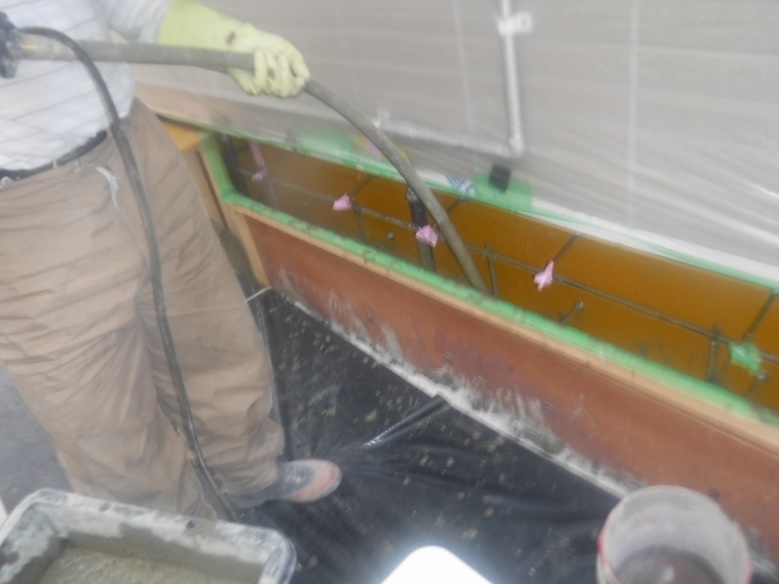

4.基礎打設
  • 写真画像8
  • 写真画像9

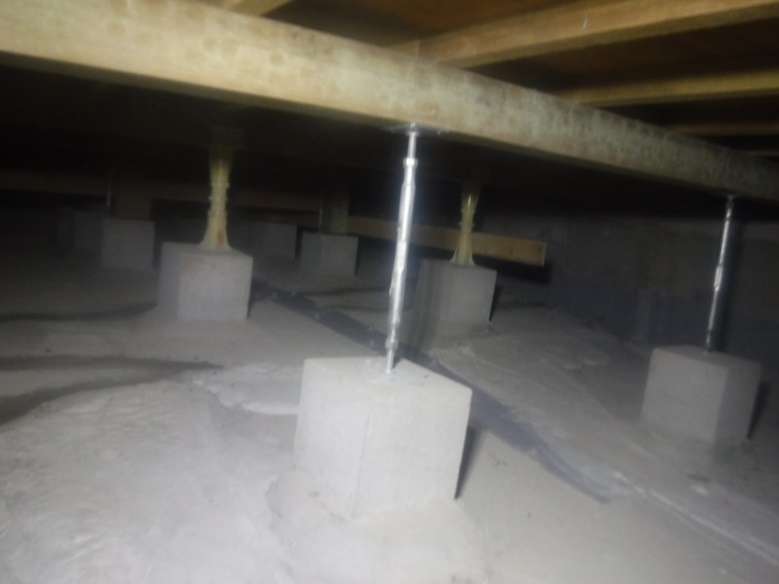

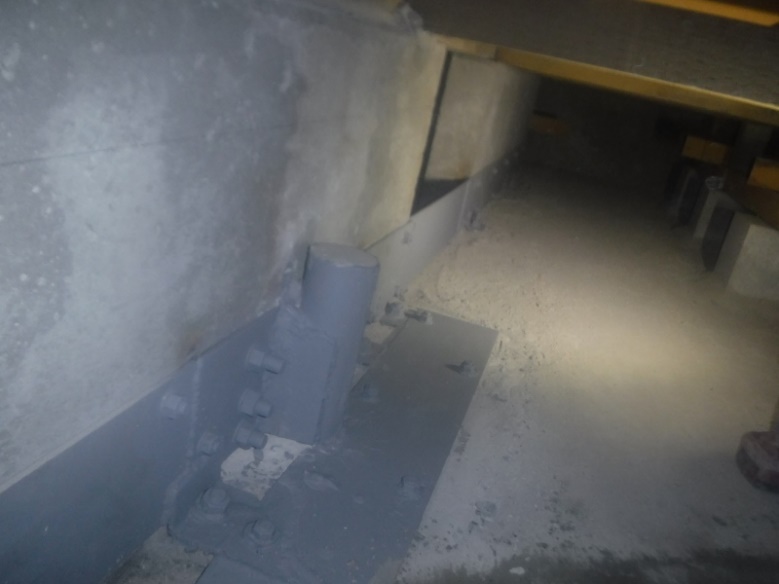

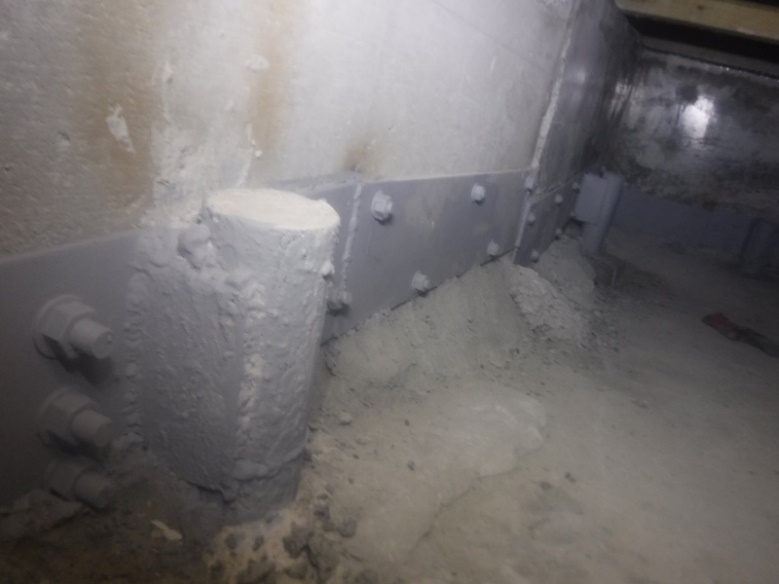

5.鋼管杭固定
  • 写真画像10
  • 写真画像11

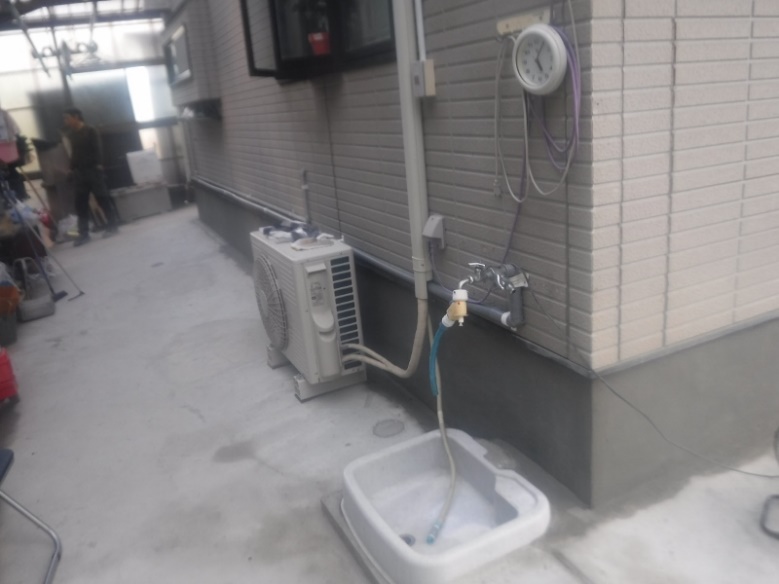

6.工事完了
  • 写真画像12
  • 写真画像13

山口県の施工実績一覧です。

合計工事件数:100

オプトのアンダーピニング修正工事では、下記の項目が重要な要素となります。
基礎の形状、杭数、最長杭の長さや基礎補強の長さによって工期や施工価格が決定しています。
参考にしたいリストをクリックすると詳細をご覧いただけます。

※一部、詳細をご覧いただけない施工事例もあります。

場所 時期 工事名 基礎形状 杭数
(本)
最長杭の
長さ
(m)
基礎補強の
長さ
(m)
持ち上げ量
(mm)
宇部市東須恵 2020年7月 アンダーピニング沈下修正工事
家の傾き修正
べた基礎 10 8.4 30 58
防府市田島 2019年5月 アンダーピニング沈下修正工事
家の傾き修正
無筋布基礎 20 8.8 64 75
熊毛郡田布施町下田布施 2018年6月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 6 9 16 67
熊毛郡平生町曽根 2017年11月 アンダーピニング沈下修正工事
家の傾き修正
基礎無し 8 6 13 20
山口市秋穂二島 2016年3月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 19 12.9 43 60
岩国市小瀬 2016年2月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 28 12.4 73 185
下松市- 2015年10月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 15 7.5 58 40
山口市吉敷佐畑 2014年9月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 14 4.5 55 150
山口市阿知須 2013年11月 アンダーピニング沈下防止工事
家の傾き修正
布基礎 14 5.3 23 85
岩国市- 2011年6月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 14 7.6 47 40
山陽小野田市千﨑東 2011年3月 アンダーピニング沈下修正工事
家の傾き修正
ブロック基礎 16 4 48 70
岩国市- 2010年6月 基礎打ち替え 工事
無筋/布基礎 - - - -

場所:施工場所
時期:施工時期
工事名:どのような工事を行ったか
価格帯(税込):おおよその価格帯
基礎形状:基礎の形状(ベタ基礎/布基礎/無筋布基礎/ブロック基礎など)
杭数(本):鋼管杭を施工した箇所本数
最長杭の長さ(m):鋼管杭が最長何m地中に入って家屋を支えているかのメートル数
基礎補強の長さ(m):基礎に鉄板を施工し、基礎の補強を行った範囲
持ち上げ量(mm):ジャッキアップにより家屋を持ち上げた量
