山口県防府市K様邸

工事データ

工事時期: 2019年5月
工事内容: アンダーピニング沈下修正工事 (家の傾き修正)
基礎の形状: 無筋布基礎
鋼管杭箇所数: 20箇所
鋼管杭最長圧入長さ: 8.8m
最大圧入t(トン)数: 10t
基礎補強長さ: 64m
ジャッキアップ(持ち上げ)箇所数: 14箇所
ジャッキアップ(持ち上げ)量: 75mm
工事責任者: 道生 隆治 よりコメント
リフォームの検討を機に、まずは傾きの修正をとご相談がありました。施主様と修正する範囲を相談しながら決めていきました。沈下修正後では、鍵の掛けられなかった玄関戸など、修正範囲外の建具の不具合まで解消し、大変喜んでいただけました。傾きによって生じていた住宅の歪みが改善できたのだと思います。僕たちとしても予想以上に良い状態となりました。
工事施工図
家の傾き修正アンダーピニング工事

家の傾きの施工前の状態から、どのような工事内容を行って、
最終的にどのような形で工事を終えたのかを紹介しています。

施工前

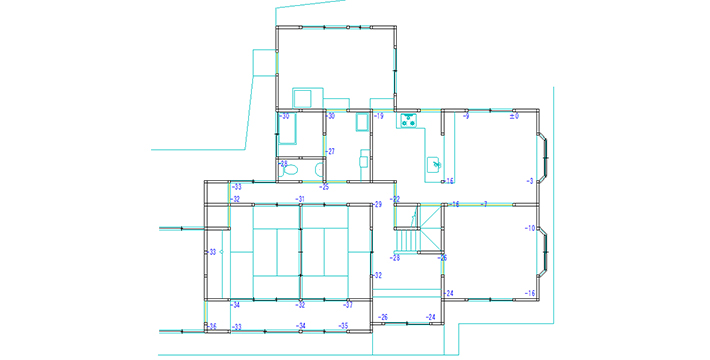

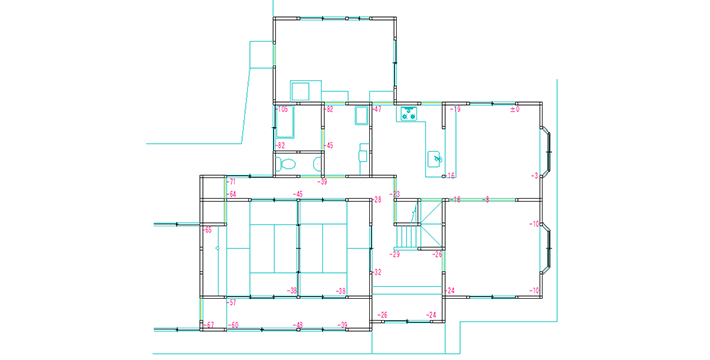

施工前図面

家の傾きを直す施工前の状況です。無筋の布基礎の家屋で、何より家全体がとても大きい家でした。また、傾きも部分部分でことなっている状況でした。

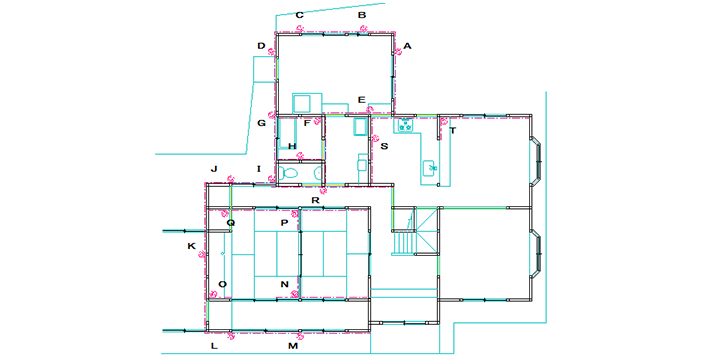

施工図面
施工図面

鋼管杭は鋼管杭を圧入する箇所
補強用鉄板は基礎補強・帯鉄板で補強を行う箇所
家の傾きを直す施工計画では、お施主様と修正することに関して相談をしながら傾きの気になっているところとそうでないところなど予算も検討しながら修正計画を立てました。

施工後
施工後

家の傾き施工完了後です。数字でみると傾きが残っているように感じますが、計画段階でのお施主様との相談内容、また傾きの基点を図面右上にしているため数字上傾きが残っているように感じますが、施工計画と見比べていただくと施工範囲はしっかりと修正しています。かつ、こういった大きな家屋の部分矯正の場合、家のバランスを保つことがとても難しく、その点に関しても家の傾き修正後にお施主様から修正前から不具合が直ったことに大変お喜びをいただきました。

工事写真

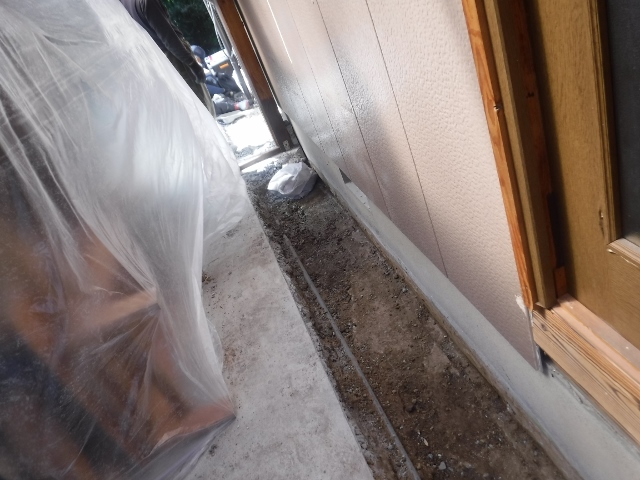

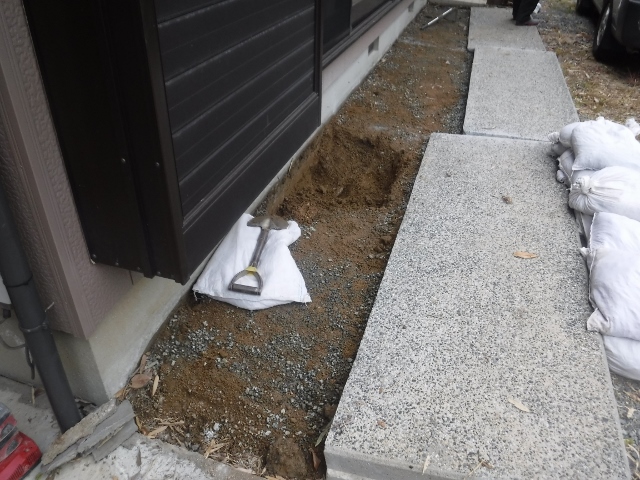

1.掘削作業
  • 写真画像1
  • 写真画像2

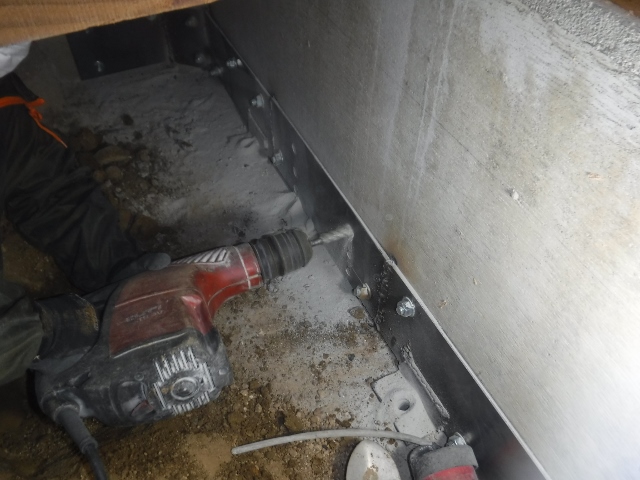

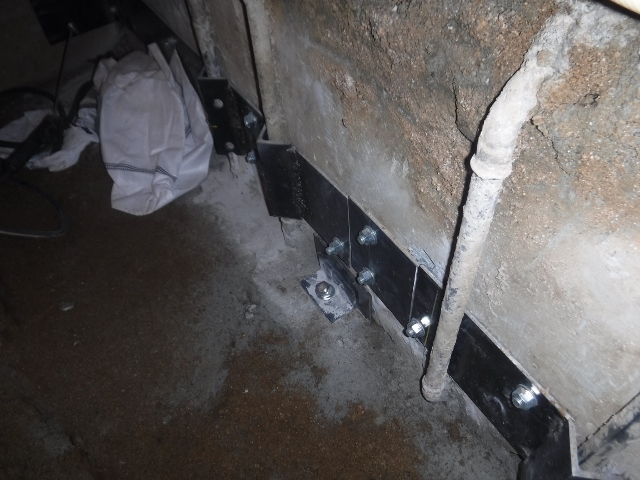

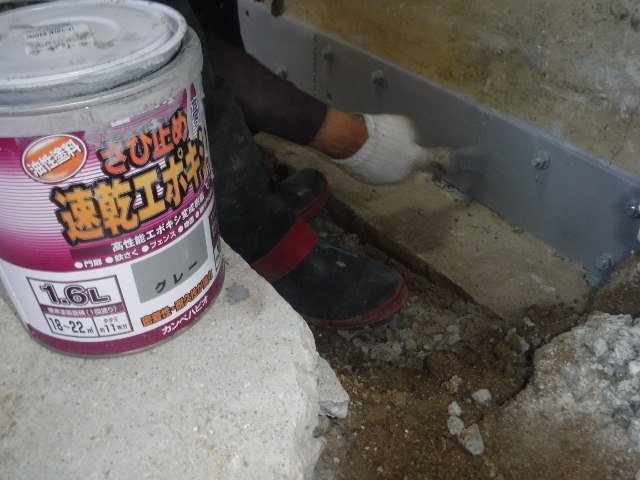

2.基礎補強
  • 写真画像3
  • 写真画像4

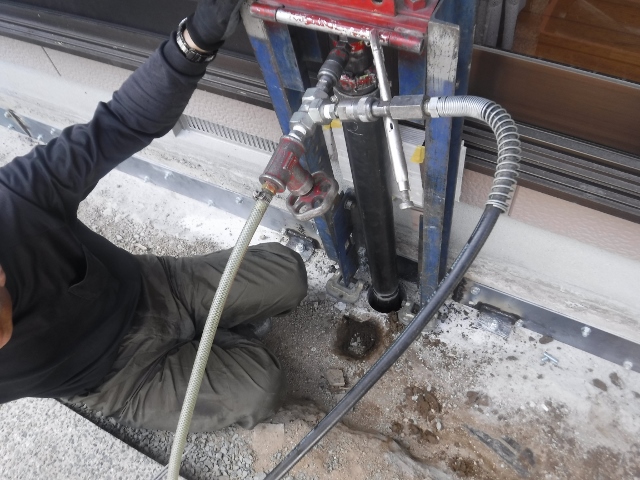

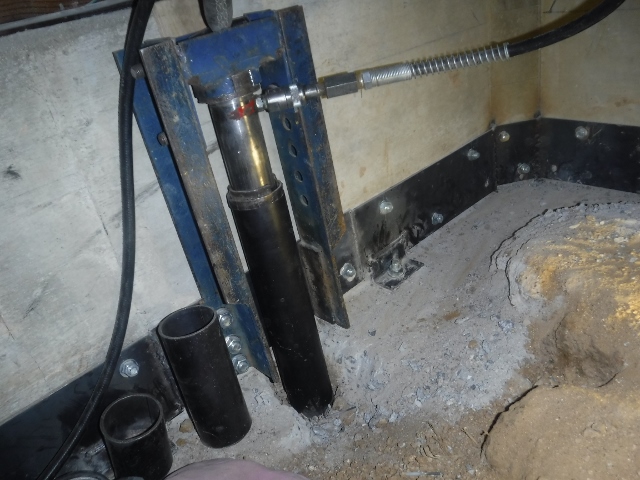

3.鋼管杭圧入
  • 写真画像5
  • 写真画像6

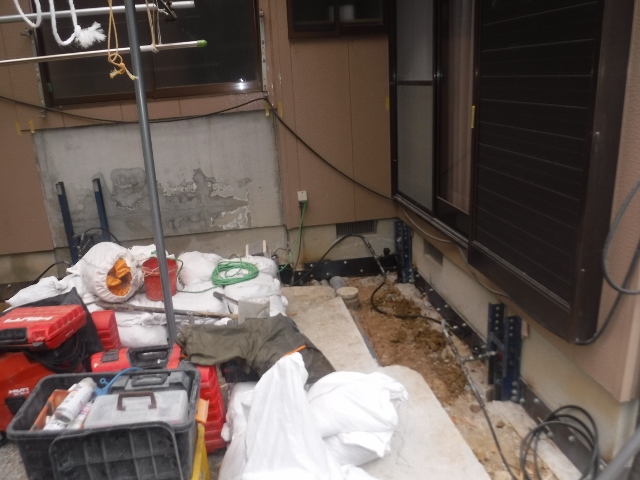

4.ジャッキアップ
  • 写真画像7
  • 写真画像8

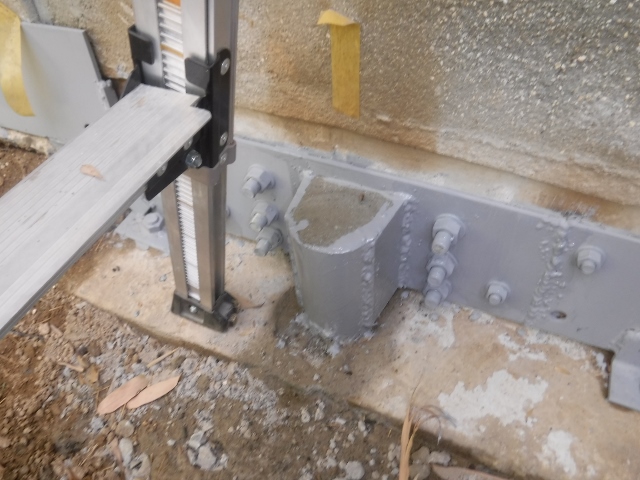

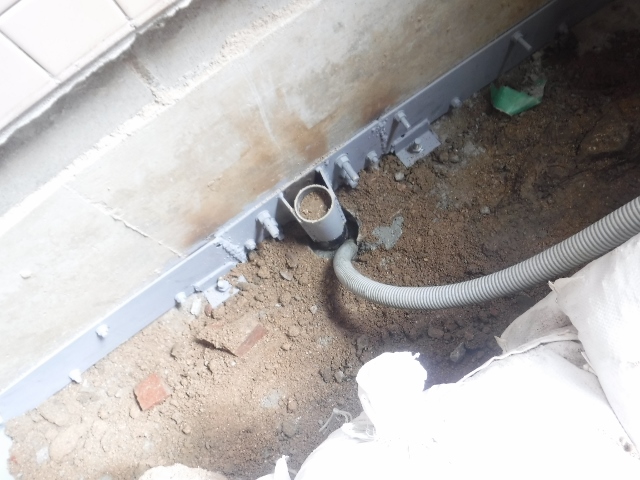

5.鋼管杭固定
  • 写真画像9
  • 写真画像10

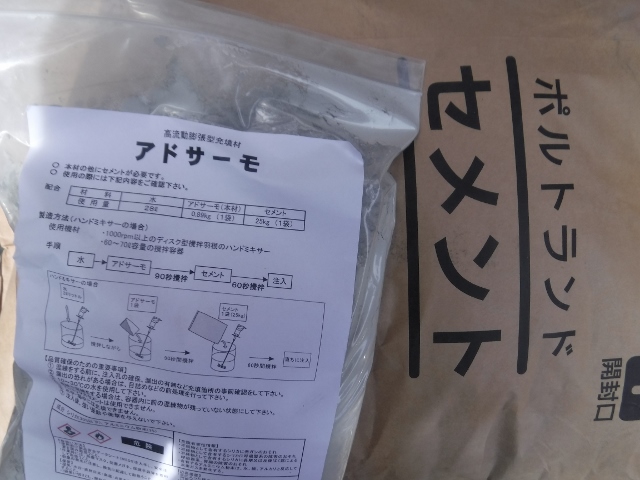

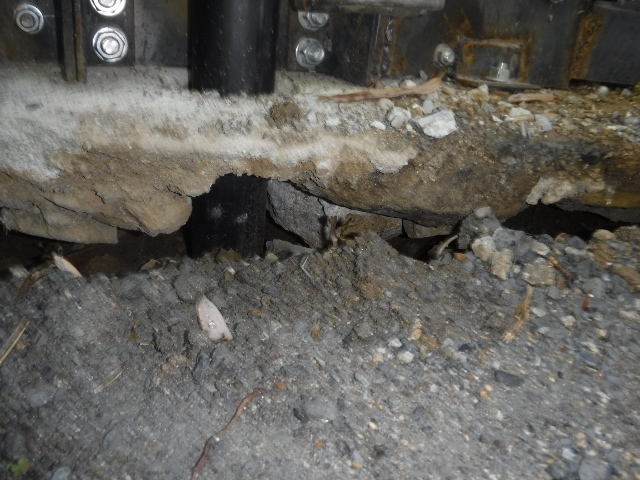

6.基礎下モルタル注入
  • 写真画像11
  • 写真画像12

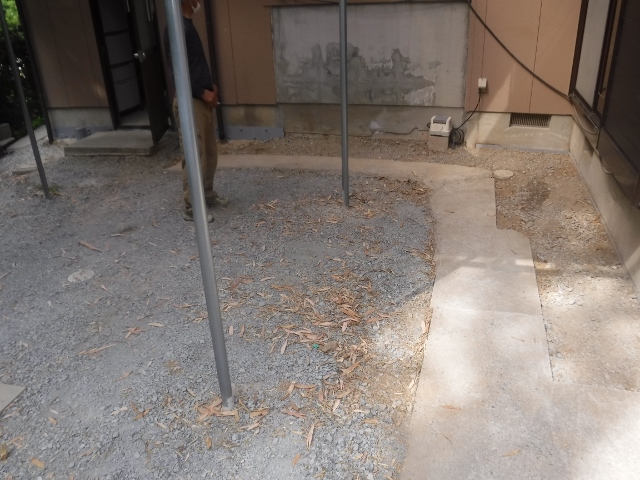

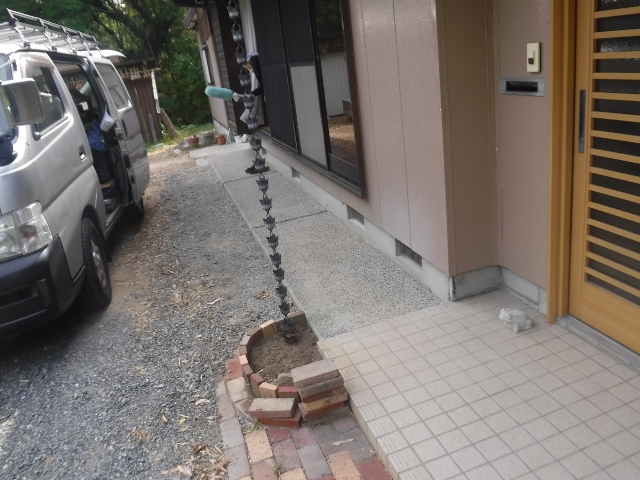

7.埋め戻し
  • 写真画像13
  • 写真画像14

山口県の施工実績一覧です。

合計工事件数:89

オプトのアンダーピニング修正工事では、下記の項目が重要な要素となります。
基礎の形状、杭数、最長杭の長さや基礎補強の長さによって工期や施工価格が決定しています。
参考にしたいリストをクリックすると詳細をご覧いただけます。

※一部、詳細をご覧いただけない施工事例もあります。

場所 時期 工事名 基礎形状 杭数
(本)
最長杭の
長さ
(m)
基礎補強の
長さ
(m)
持ち上げ量
(mm)
防府市 2019年5月 アンダーピニング沈下修正工事
家の傾き修正
無筋布基礎 20 8.8 64 75
熊毛郡 2018年6月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 6 9 16 67
熊毛郡 2017年11月 アンダーピニング沈下修正工事
家の傾き修正
基礎無し 8 6 13 20
山口市 2016年3月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 19 12.9 43 60
岩国市 2016年2月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 28 12.4 73 185
下松市 2015年10月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 15 7.5 58 40
山口市 2014年9月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 14 4.5 55 150
山口市 2013年11月 アンダーピニング沈下防止工事
家の傾き修正
布基礎 14 5.3 23 85
岩国市 2011年6月 アンダーピニング沈下修正工事
家の傾き修正工事
布基礎 14 7.6 47 40
山陽小野田市 2011年3月 アンダーピニング沈下修正工事
家の傾き修正工事
ブロック基礎 16 4 48 70
岩国市 2010年6月 基礎打ち替え 工事
無筋/布基礎 - - - -

場所:施工場所
時期:施工時期
工事名:どのような工事を行ったか
価格帯(税込):おおよその価格帯
基礎形状:基礎の形状(ベタ基礎/布基礎/無筋布基礎/ブロック基礎など)
杭数(本):鋼管杭を施工した箇所本数
最長杭の長さ(m):鋼管杭が最長何m地中に入って家屋を支えているかのメートル数
基礎補強の長さ(m):基礎に鉄板を施工し、基礎の補強を行った範囲
持ち上げ量(mm):ジャッキアップにより家屋を持ち上げた量
