大阪府吹田市T様邸

工事データ

工事時期: 2019年11月
工事内容: アンダーピニング沈下修正工事 (家の傾き修正)
基礎の形状: 布基礎
鋼管杭箇所数: 13箇所
鋼管杭最長圧入長さ: 7.1m
最大圧入t(トン)数: 10t
基礎補強長さ: 34m
ジャッキアップ(持ち上げ)箇所数: 11箇所
ジャッキアップ(持ち上げ)量: 77mm
工事責任者: 高橋 よりコメント
擁壁側に鉄骨を組む等して出っ張りを作り、その上増築をされているお家で、地震等により傾いたとのことです。
築50年の家屋ですが、大変思い入れのあるご様子でしたが、和室では坂を下るようだと言われていました。
家屋が擁壁の上ギリギリに建てられている事などから、擁壁側は全て床下作業に変更しました。増築部分の廊下について、当初は全撤去の予定でしたが、出来れば残したいとのご意向となり、それらを含めてのジャッキアップとしました。

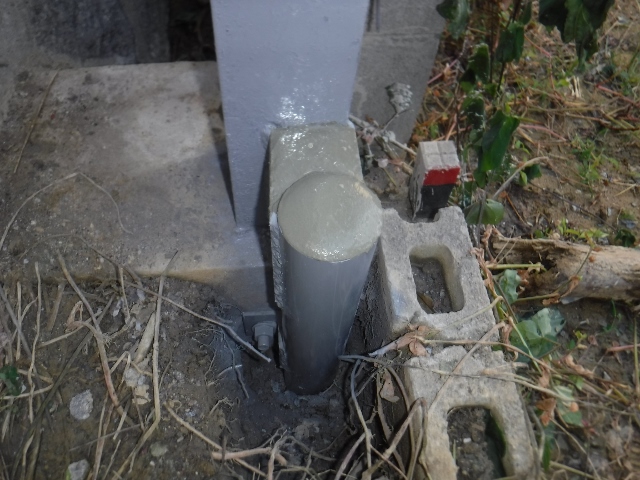

また、擁壁側の出っ張りの鉄骨に対しても沈下防止を施しました。
施工後は、沈下防止もしてもらいとても安心できるし、半ば諦めていた廊下が残り、しかも平らに歩けるようになったと大変喜んでいただきました。
工事施工図
家の傾き修正アンダーピニング工事

家の傾きの施工前の状態から、どのような工事内容を行って、
最終的にどのような形で工事を終えたのかを紹介しています。

施工前

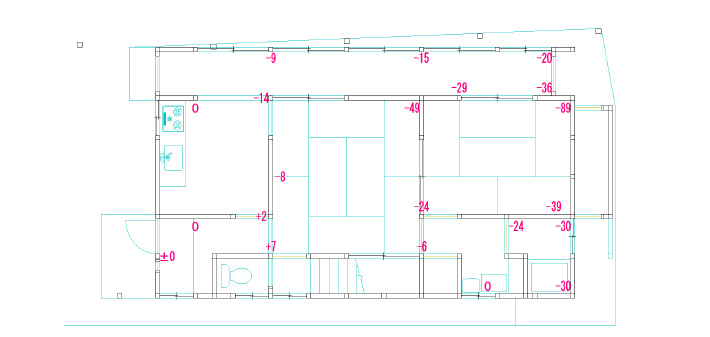

施工前図面

家の傾き施工前の計測状況です。図面右側の面で家の沈下がみられ家の真ん中から右に向かって極端に傾いているのがわかります。
特に、廊下から一番右側の和室に入る壁の面が落ち込みV字型に沈下しています。

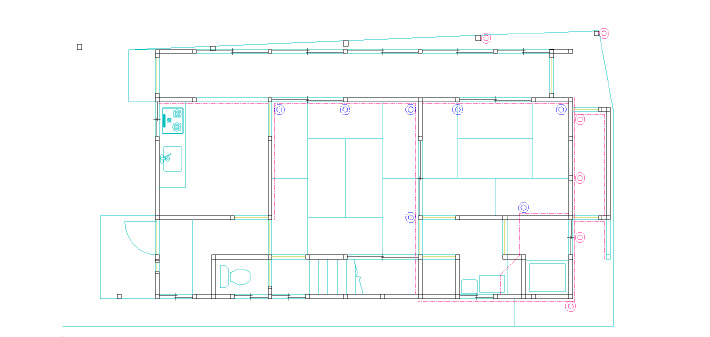

施工図面
施工図面

鋼管杭は鋼管杭を圧入する箇所
補強用鉄板は基礎補強・帯鉄板で補強を行う箇所
施工計画では、初期計測の時にV字になっていた面、図面右側の面を重点的に持ち上げる計画を立てました。布基礎のため、この部分矯正と基礎補強を行うことで家のバランスがしっかりとよくなると計画しました。

施工後

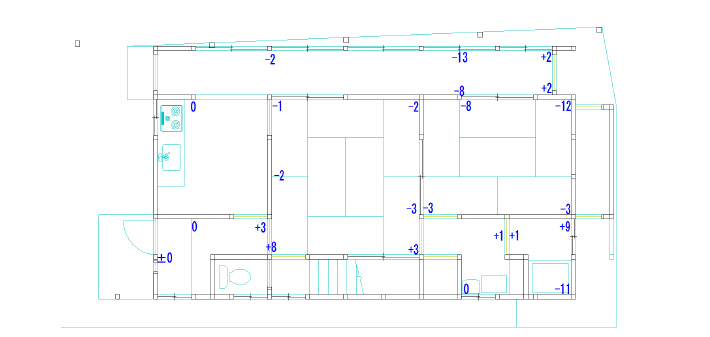

施工後

家の傾き施工完了後です。施工計画通り家全体の傾きがほぼなくなりました。数字でみると一部分フラットではない場所も見えますが時間をかけて沈下が進み家が傾きを起こしていた場合や、そもそもの家の状況で完全にフラットにならないこともあります。体感でしっかりと傾きが治っていて生活に支障がでないことが一番だと考えます。

工事写真

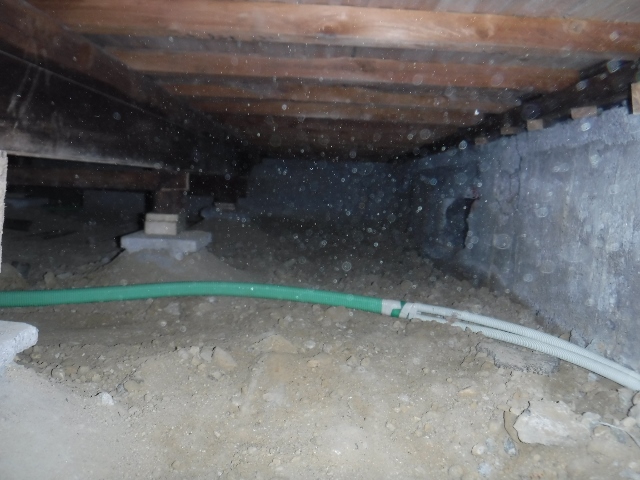

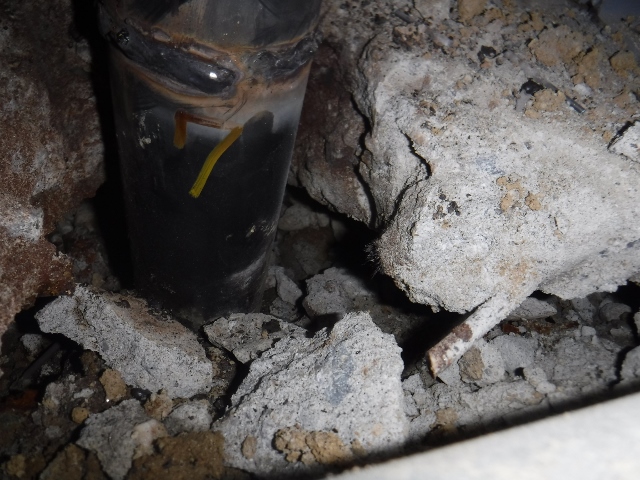

1.掘削作業
  • 写真画像1

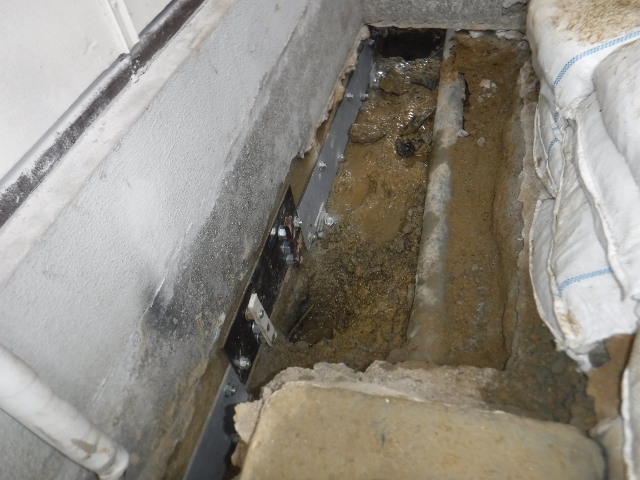

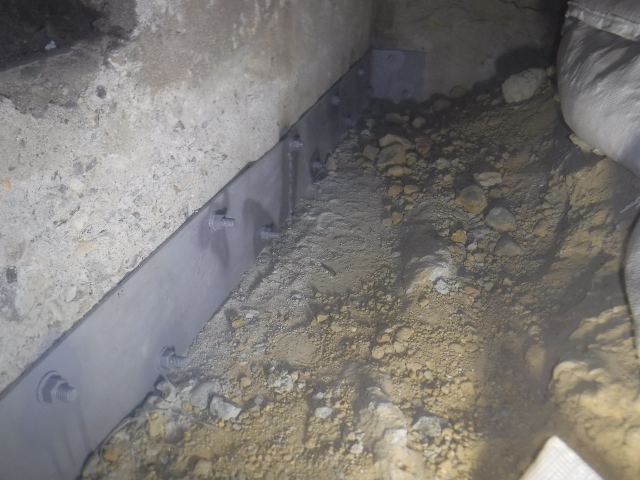

2.基礎補強
  • 写真画像2
  • 写真画像3

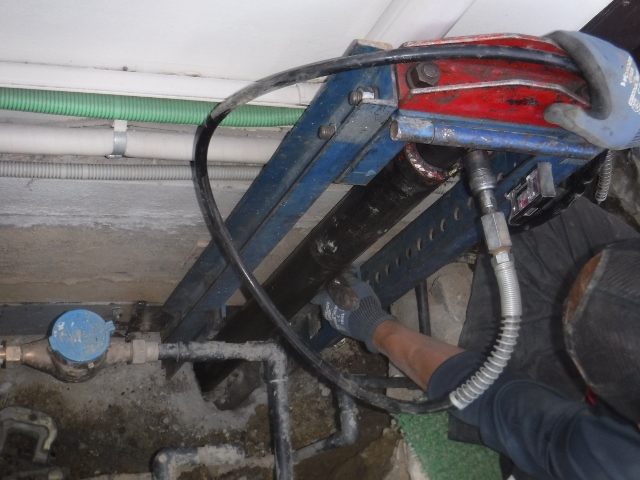

3.鋼管杭圧入
  • 写真画像4
  • 写真画像5

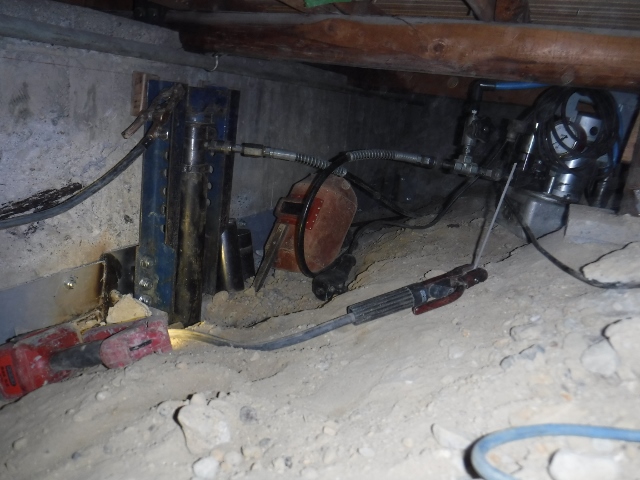

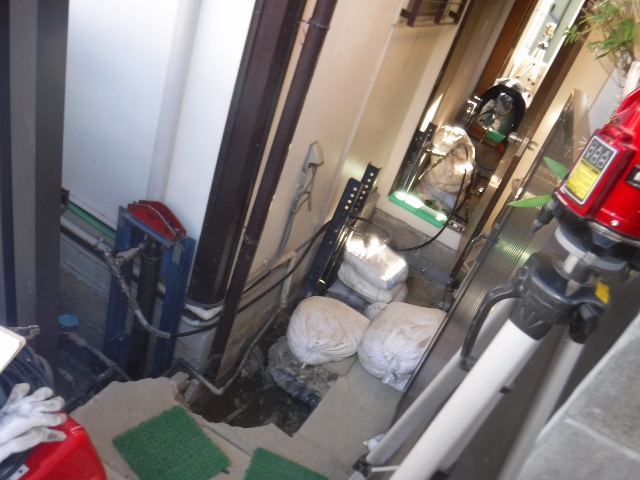

4.ジャッキアップ
  • 写真画像6
  • 写真画像7

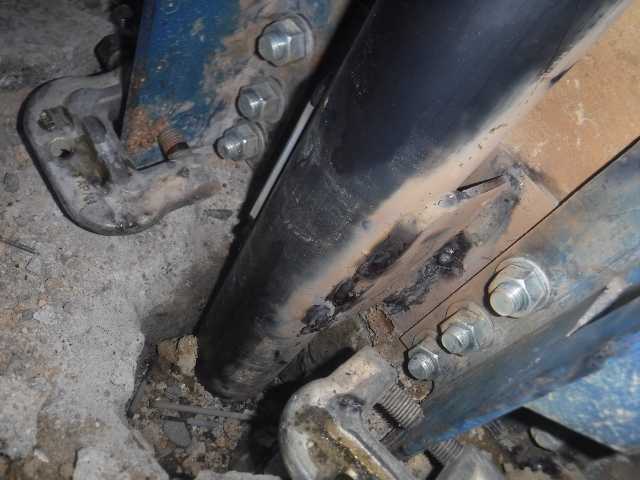

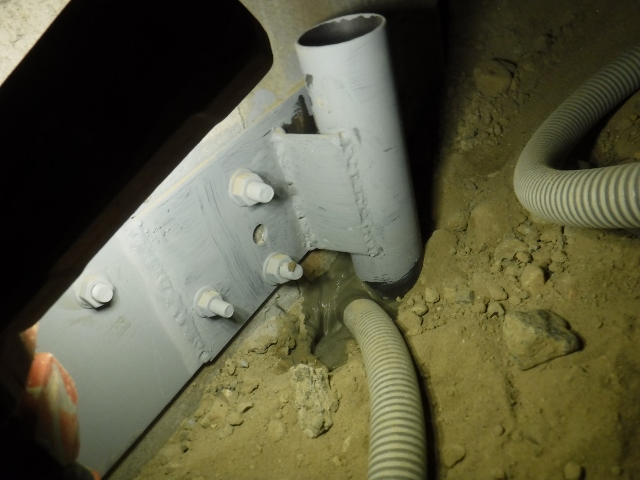

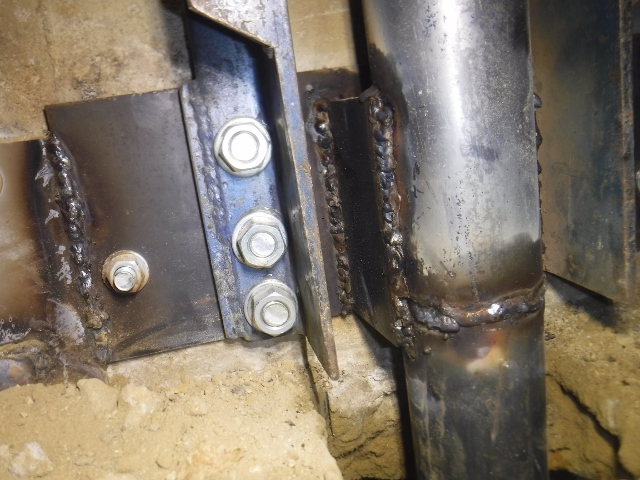

5.鋼管杭固定
  • 写真画像8
  • 写真画像9

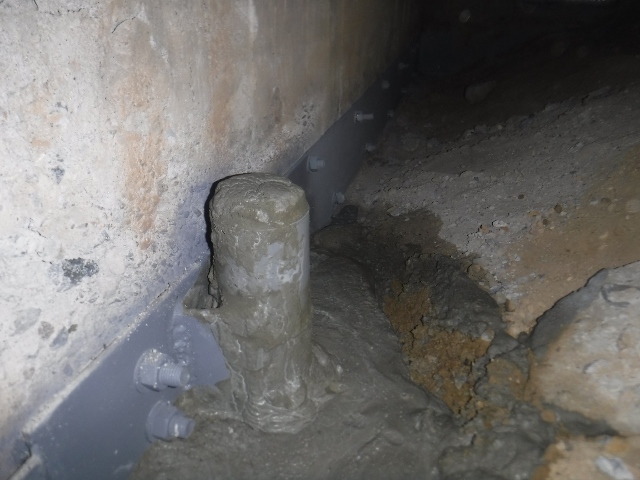

6.基礎下モルタル注入
  • 写真画像10
  • 写真画像11

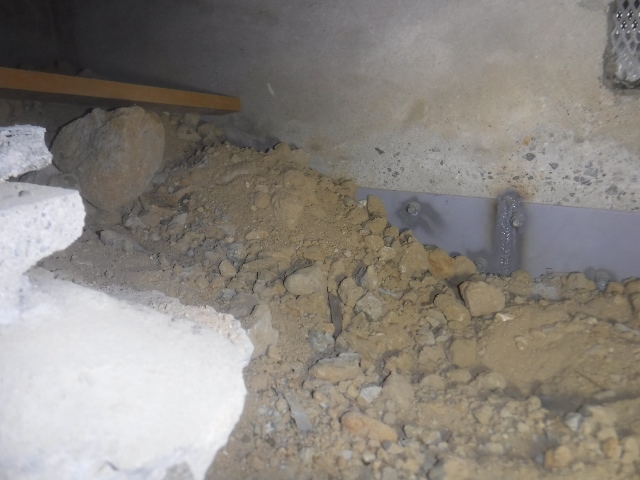

7.埋め戻し
  • 写真画像12
  • 写真画像13

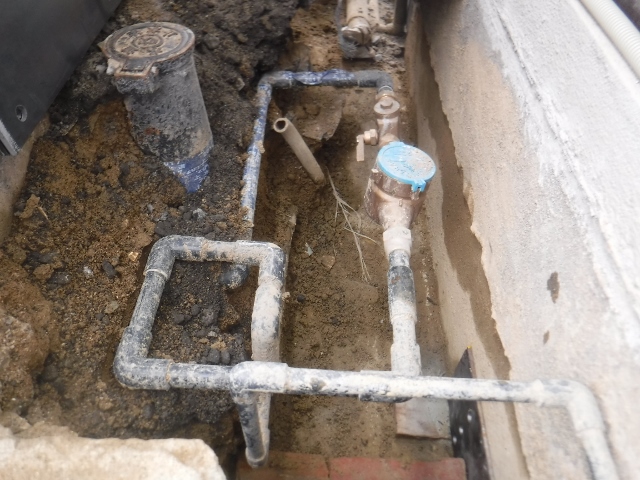

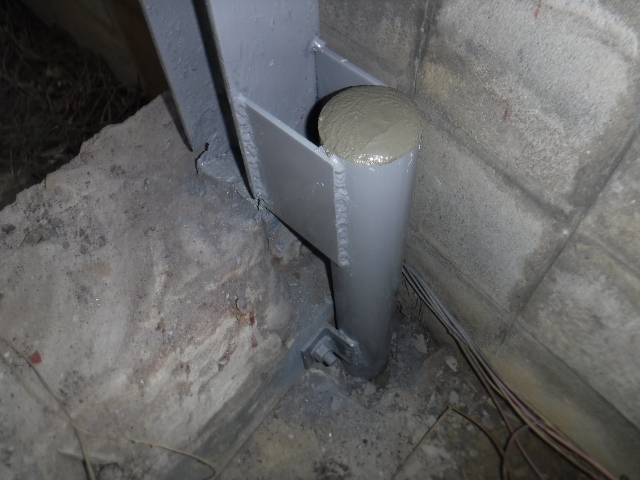

8.その他
  • 写真画像14
  • 写真画像15

大阪府の施工実績一覧です。

合計工事件数:15

オプトのアンダーピニング修正工事では、下記の項目が重要な要素となります。
基礎の形状、杭数、最長杭の長さや基礎補強の長さによって工期や施工価格が決定しています。
参考にしたいリストをクリックすると詳細をご覧いただけます。

※一部、詳細をご覧いただけない施工事例もあります。

場所 時期 工事名 基礎形状 杭数
(本)
最長杭の
長さ
(m)
基礎補強の
長さ
(m)
持ち上げ量
(mm)
吹田市 2019年11月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 13 7.1 34 77
高槻市 2019年7月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 19 8.8 56 172
和泉市 2019年1月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 2 3.6 7 14
堺市 2017年10月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 10 7.6 26 44
堺市 2017年10月 アンダーピニング沈下修正工事
家の傾き修正
地中梁+ベタ基礎 7 4.5 10 40
寝屋川市 2017年8月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 8 3.8 25 86
東大阪市 2016年8月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 10 16.7 33 32
東大阪市 2016年6月 アンダーピニング沈下修正工事
家の傾き修正
布基礎(無筋) 10 7.2 40 84
茨木市 2016年5月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 14 8.1 59 80
東大阪市 2015年9月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 11 8.8 33.5 120
大阪市 2014年9月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 17 12.7 45 85
大阪市 2014年6月 プレハブジャッキアップ工事
建物の傾き修正
プレハブ事務所 - - - 123
吹田市 2013年11月 アンダーピニング沈下防止工事
家の傾き修正
布基礎 18 5.7 39 70
枚方市 2012年11月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 10 4.1 22 37
豊中市 2012年11月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 10 16.7 22 50

場所:施工場所
時期:施工時期
工事名:どのような工事を行ったか
価格帯(税込):おおよその価格帯
基礎形状:基礎の形状(ベタ基礎/布基礎/無筋布基礎/ブロック基礎など)
杭数(本):鋼管杭を施工した箇所本数
最長杭の長さ(m):鋼管杭が最長何m地中に入って家屋を支えているかのメートル数
基礎補強の長さ(m):基礎に鉄板を施工し、基礎の補強を行った範囲
持ち上げ量(mm):ジャッキアップにより家屋を持ち上げた量
