大阪府高槻市N様邸

工事データ

工事時期: 2019年7月
工事内容: アンダーピニング沈下修正工事 (家の傾き修正)
基礎の形状: 布基礎
鋼管杭箇所数: 19箇所
鋼管杭最長圧入長さ: 8.8m
最大圧入t(トン)数: 10t
基礎補強長さ: 56m
ジャッキアップ(持ち上げ)箇所数: 19箇所
ジャッキアップ(持ち上げ)量: 172mm
工事責任者: 高橋 よりコメント
年々ひどくなる傾きに困っておられました。狭い敷地もあり不安も多い中、弊社に相談がありました。最大17センチの沈下がありましたが、しっかりと家の傾きを直すことができました。不具合にあったサッシ窓も問題なくなり大変喜んでいただけました。
工事施工図
家の傾き修正アンダーピニング工事

家の傾きの施工前の状態から、どのような工事内容を行って、
最終的にどのような形で工事を終えたのかを紹介しています。

施工前

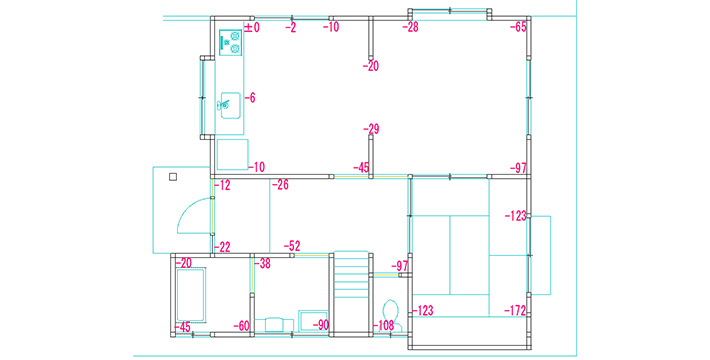

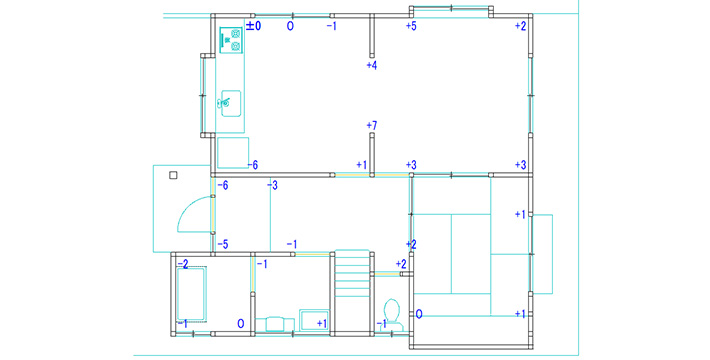

施工前図面

家の傾き修理施工前の計測状況です。基礎は布基礎で傾き自体も体感でかなり感じる状況でした。何より年々傾きがひどくなっていっているということで大変不安を感じられていました。

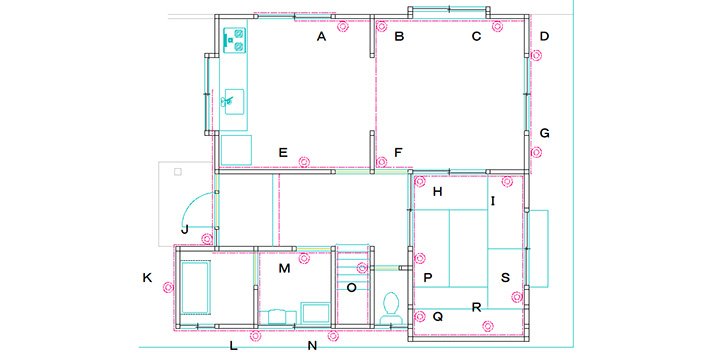

施工図面
施工図面

鋼管杭は鋼管杭を圧入する箇所
補強用鉄板は基礎補強・帯鉄板で補強を行う箇所
施工計画はほぼ家全体を修復する全体矯正で施工計画をたてました。布基礎の多くのケースですと一部分のみの沈下で家の一部が傾きを持って他の部分も悪くなっているというケースが多くあるのですが、今回は全体で施工する必要がありました。

施工後
施工後

施工計画で家全体を矯正する計画を立てていたため、家の傾き修理後はしっかりと家全体の傾きがフラットになりました。また、家の傾きを基礎から直すと1階部分の傾きが直って尚且つ2階部分も傾きが改善されます。そして、杭によって地盤から支えられる安心感も得られます。

工事写真

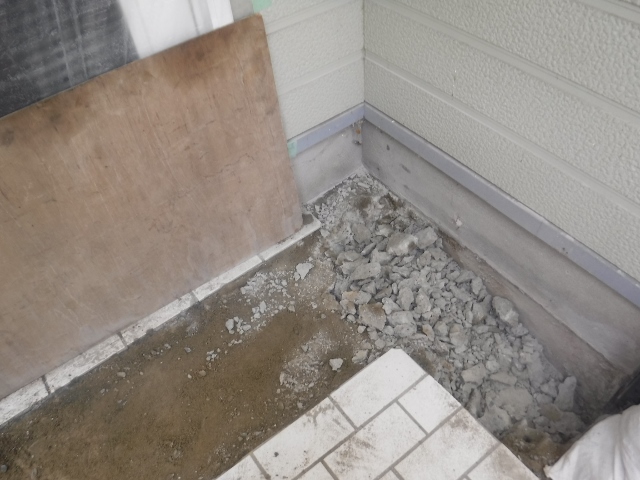

1.掘削作業
  • 写真画像1

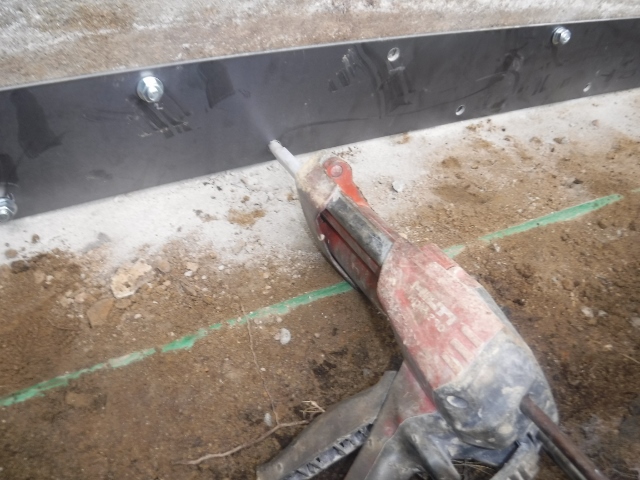

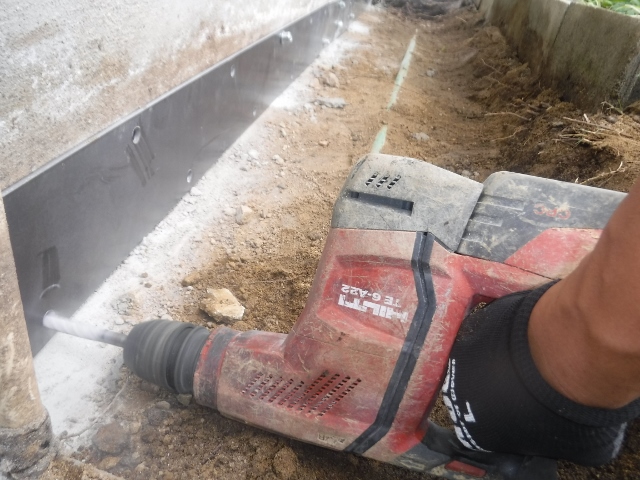

2.基礎補強
  • 写真画像2
  • 写真画像3

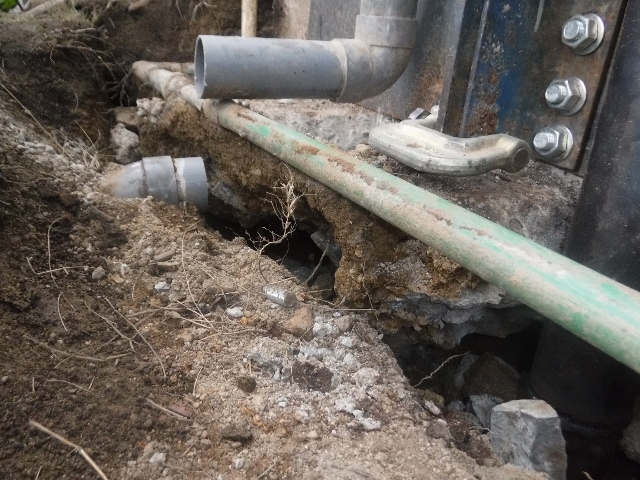

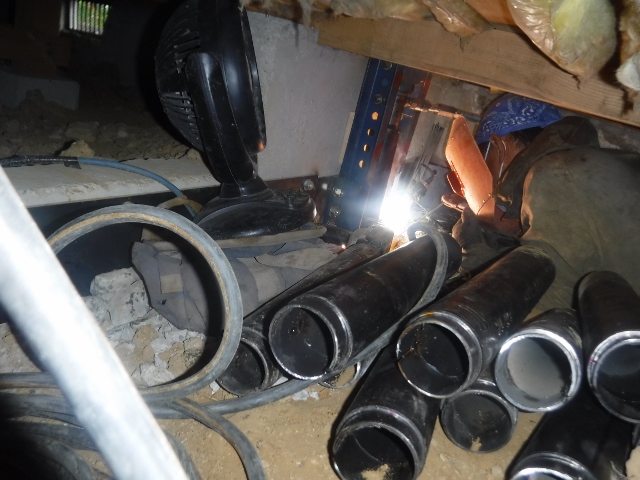

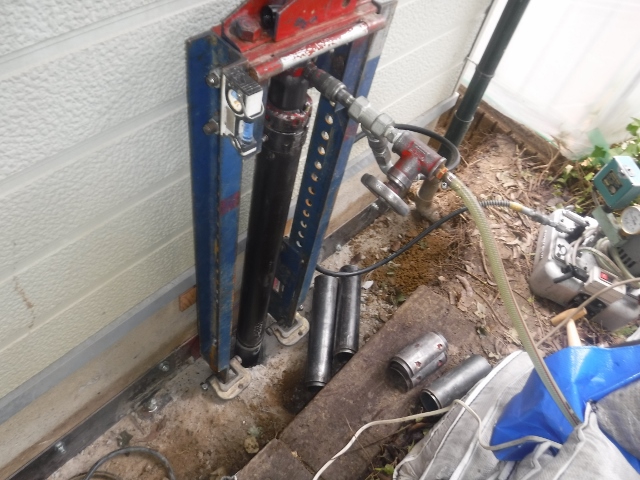

3.鋼管杭圧入
  • 写真画像4
  • 写真画像5

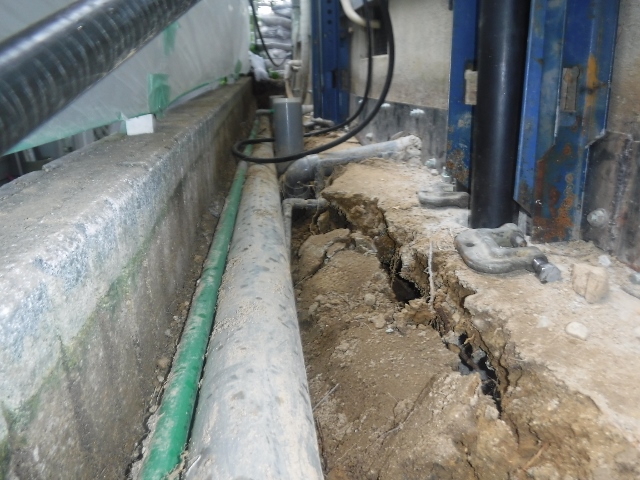

4.ジャッキアップ
  • 写真画像6
  • 写真画像7

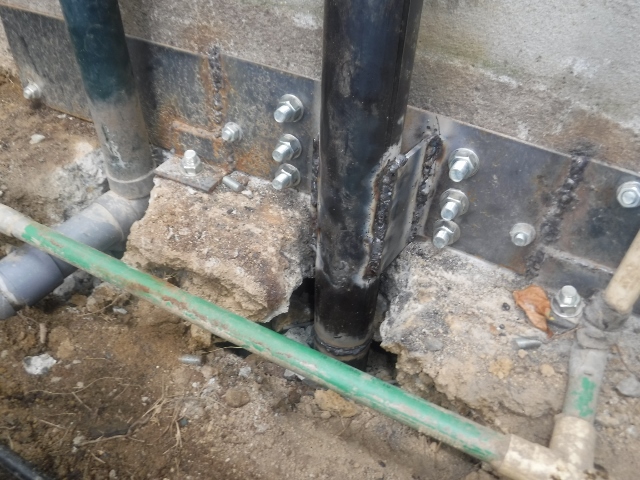

5.鋼管杭固定
  • 写真画像8

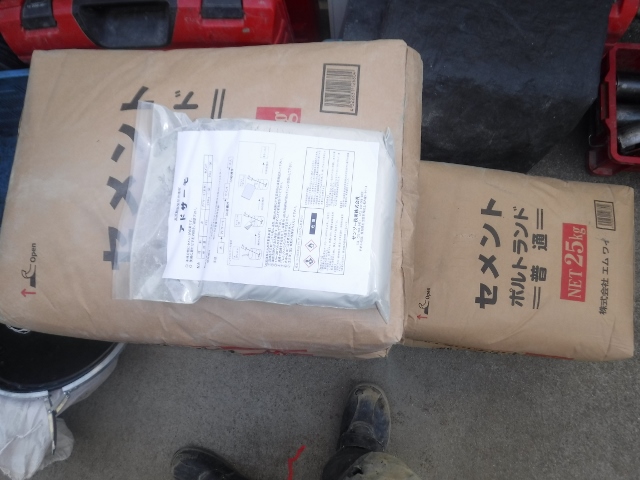

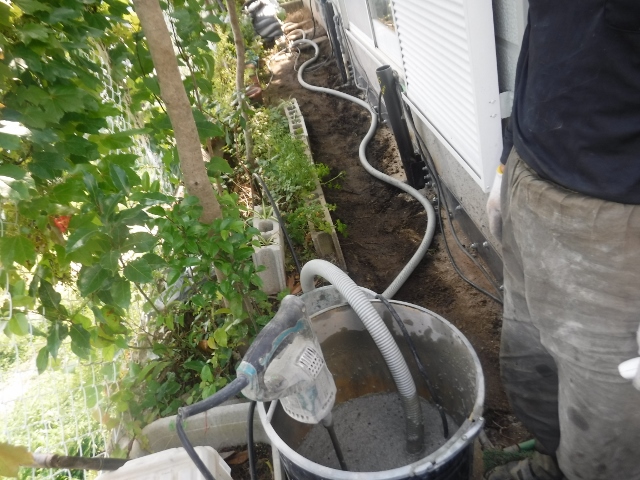

6.基礎下モルタル注入
  • 写真画像9
  • 写真画像10

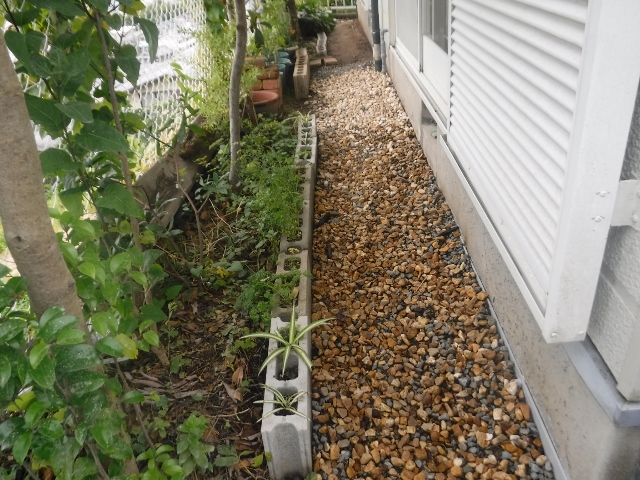

7.埋め戻し
  • 写真画像11

大阪府の施工実績一覧です。

合計工事件数:14

オプトのアンダーピニング修正工事では、下記の項目が重要な要素となります。
基礎の形状、杭数、最長杭の長さや基礎補強の長さによって工期や施工価格が決定しています。
参考にしたいリストをクリックすると詳細をご覧いただけます。

※一部、詳細をご覧いただけない施工事例もあります。

場所 時期 工事名 基礎形状 杭数
(本)
最長杭の
長さ
(m)
基礎補強の
長さ
(m)
持ち上げ量
(mm)
高槻市 2019年7月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 19 8.8 56 172
和泉市 2019年1月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 2 3.6 7 14
堺市 2017年10月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 10 7.6 26 44
堺市 2017年10月 アンダーピニング沈下修正工事
家の傾き修正
地中梁+ベタ基礎 7 4.5 10 40
寝屋川市 2017年8月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 8 3.8 25 86
東大阪市 2016年8月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 10 16.7 33 32
東大阪市 2016年6月 アンダーピニング沈下修正工事
家の傾き修正
布基礎(無筋) 10 7.2 40 84
茨木市 2016年5月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 14 8.1 59 80
東大阪市 2015年9月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 11 8.8 33.5 120
大阪市 2014年9月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 17 12.7 45 85
大阪市 2014年6月 プレハブジャッキアップ工事
建物の傾き修正
プレハブ事務所 - - - 123
吹田市 2013年11月 アンダーピニング沈下防止工事
家の傾き修正
布基礎 18 5.7 39 70
枚方市 2012年11月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 10 4.1 22 37
豊中市 2012年11月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 10 16.7 22 50

場所:施工場所
時期:施工時期
工事名:どのような工事を行ったか
価格帯(税込):おおよその価格帯
基礎形状:基礎の形状(ベタ基礎/布基礎/無筋布基礎/ブロック基礎など)
杭数(本):鋼管杭を施工した箇所本数
最長杭の長さ(m):鋼管杭が最長何m地中に入って家屋を支えているかのメートル数
基礎補強の長さ(m):基礎に鉄板を施工し、基礎の補強を行った範囲
持ち上げ量(mm):ジャッキアップにより家屋を持ち上げた量
