大阪府和泉市S様邸

工事データ

工事時期: 2019年1月
工事内容: アンダーピニング沈下修正工事 (家の傾き修正)
基礎の形状: 布基礎
鋼管杭箇所数: 2箇所
鋼管杭最長圧入長さ: 3.6m
最大圧入t(トン)数: 7.3t
基礎補強長さ: 7m
ジャッキアップ(持ち上げ)箇所数: 2箇所
ジャッキアップ(持ち上げ)量: 14mm
工事責任者: 道生 隆治 よりコメント
玄関周辺が落ち込み、不安を感じておられました。駐車場部分の深基礎という構造でした。工事中は、持ち上げ量等、施主様と相談しながら行いました。駐車場の土間床下は空洞となっており、祖部分も対応しましたので、今後は安心して生活して頂けると思います。ありがとうございました。
工事施工図
家の傾き修正アンダーピニング工事

家の傾きの施工前の状態から、どのような工事内容を行って、
最終的にどのような形で工事を終えたのかを紹介しています。

施工前

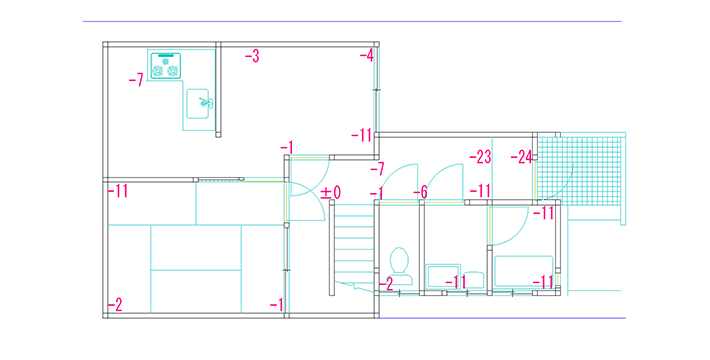

施工前図面

初期計測では、玄関箇所に極端な沈下があり、部分的に傾きを引き起こしていました。玄関ということもあり扉の開閉や生活でも傾きを感じ不安を感じられていました。

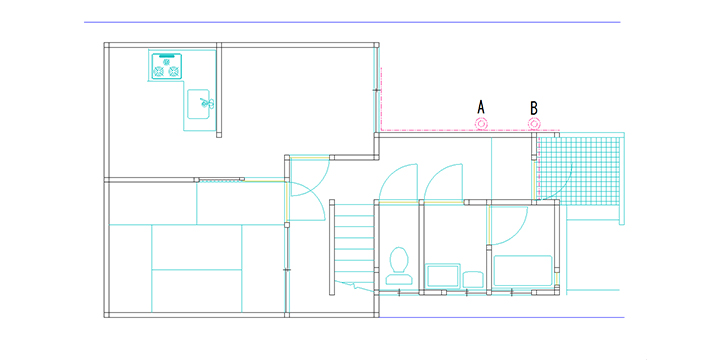

施工図面
施工図面

鋼管杭は鋼管杭を圧入する箇所
補強用鉄板は基礎補強・帯鉄板で補強を行う箇所
施工計画では、図面でみていただくように部分矯正です。これだけの範囲なのですが、施工していない時は家全体に不具合があったりします。

施工後
施工後

施工後、部分矯正で直しているため、数字上はばらつきがありますが、家の傾きを感じることはほぼありませんし、施工計画で計画した範囲を直すだけで家全体のバランスがよくなり家全体の不具合も解消されていきます。

工事写真
1.掘削作業
  • 写真画像1

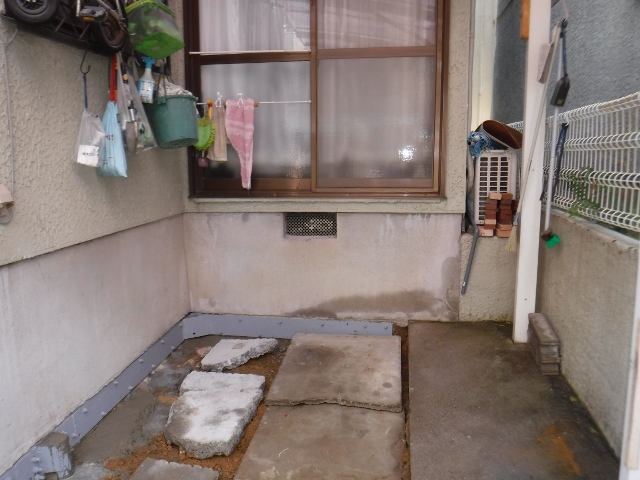

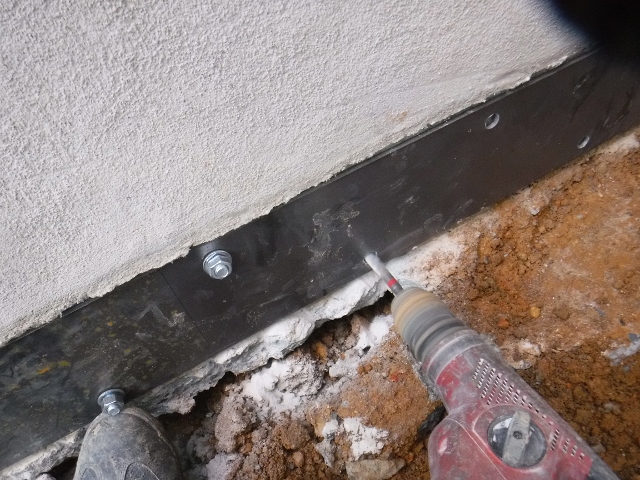

2.基礎補強
  • 写真画像2
3.鋼管杭圧入
  • 写真画像3

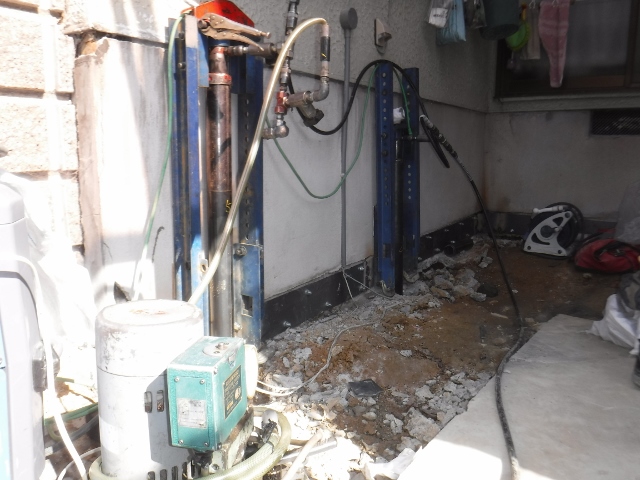

4.ジャッキアップ
  • 写真画像4

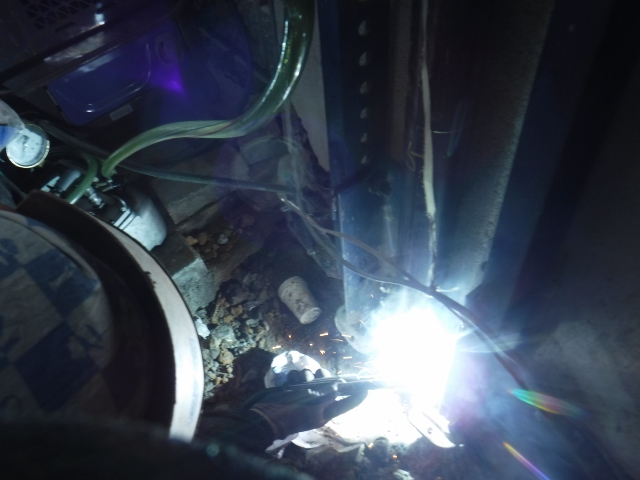

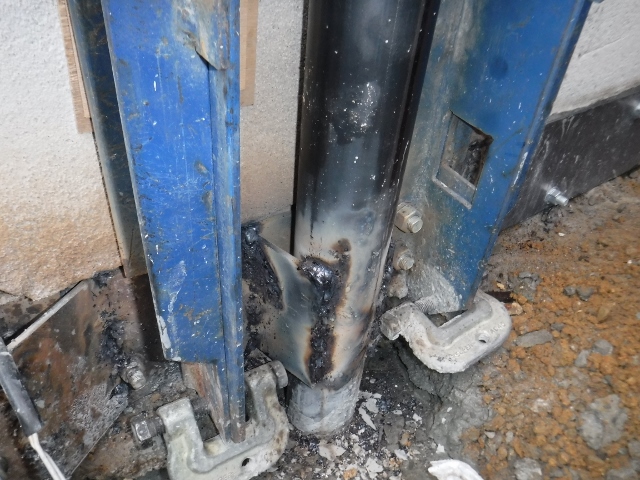

5.鋼管杭固定
  • 写真画像5

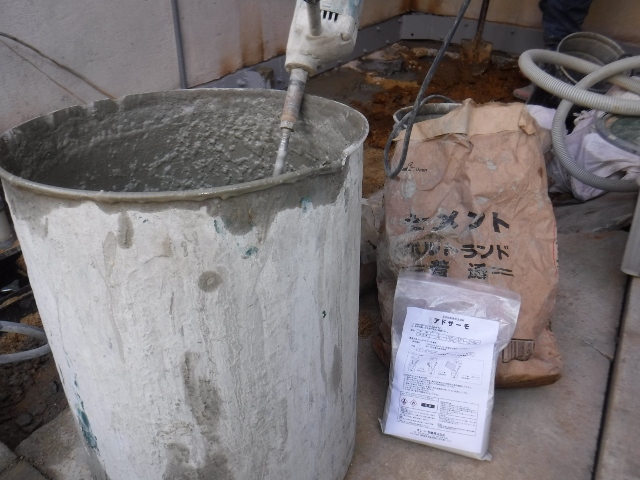

6.基礎下モルタル注入
  • 写真画像6

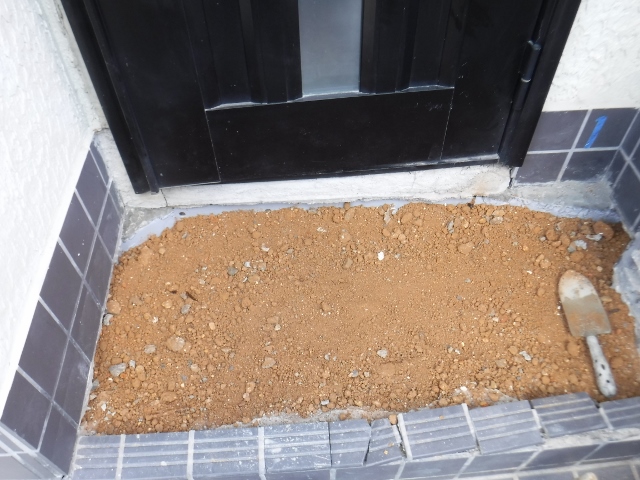

7.埋め戻し
  • 写真画像7

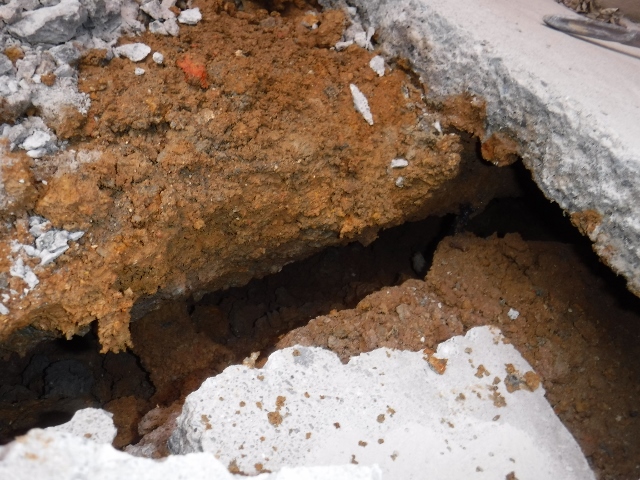

8.その他
  • 写真画像8

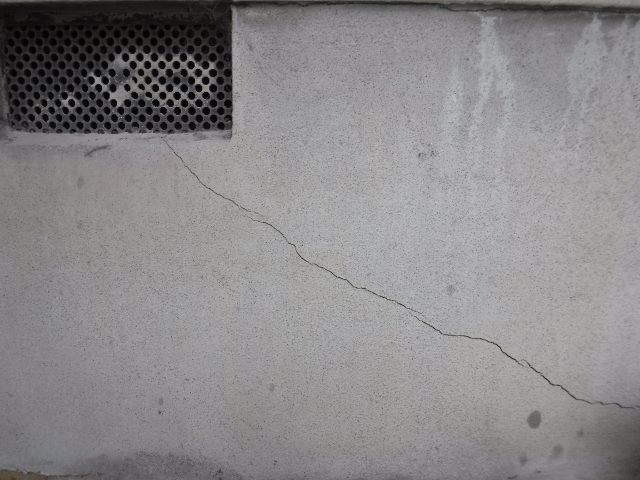

    【施工前】基礎クラック状況

  • 写真画像9

    【施工後】基礎クラック状況

  • 写真画像10

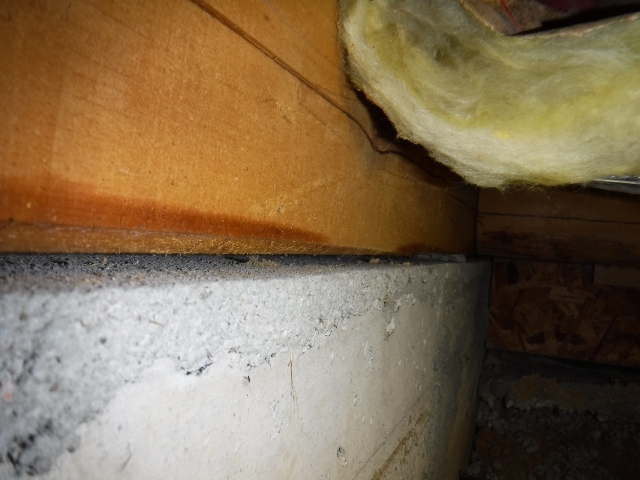

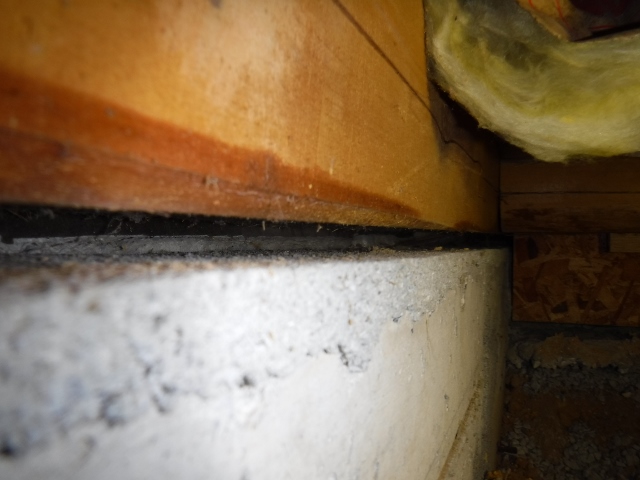

    【施工前】土台と基礎の隙間状況

  • 写真画像11

    【施工前】土台と基礎の隙間状況

大阪府の施工実績一覧です。

合計工事件数:13

オプトのアンダーピニング修正工事では、下記の項目が重要な要素となります。
基礎の形状、杭数、最長杭の長さや基礎補強の長さによって工期や施工価格が決定しています。
参考にしたいリストをクリックすると詳細をご覧いただけます。

※一部、詳細をご覧いただけない施工事例もあります。

場所 時期 工事名 基礎形状 杭数
(本)
最長杭の
長さ
(m)
基礎補強の
長さ
(m)
持ち上げ量
(mm)
和泉市 2019年1月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 2 3.6 7 14
堺市 2017年10月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 10 7.6 26 44
堺市 2017年10月 アンダーピニング沈下修正工事
家の傾き修正
地中梁+ベタ基礎 7 4.5 10 40
寝屋川市 2017年8月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 8 3.8 25 86
東大阪市 2016年8月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 10 16.7 33 32
東大阪市 2016年6月 アンダーピニング沈下修正工事
家の傾き修正
布基礎(無筋) 10 7.2 40 84
茨木市 2016年5月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 14 8.1 59 80
東大阪市 2015年9月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 11 8.8 33.5 120
大阪市 2014年9月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 17 12.7 45 85
大阪市 2014年6月 プレハブジャッキアップ工事
建物の傾き修正
プレハブ事務所 - - - 123
吹田市 2013年11月 アンダーピニング沈下防止工事
家の傾き修正
布基礎 18 5.7 39 70
枚方市 2012年11月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 10 4.1 22 37
豊中市 2012年11月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 10 16.7 22 50

場所:施工場所
時期:施工時期
工事名:どのような工事を行ったか
価格帯(税込):おおよその価格帯
基礎形状:基礎の形状(ベタ基礎/布基礎/無筋布基礎/ブロック基礎など)
杭数(本):鋼管杭を施工した箇所本数
最長杭の長さ(m):鋼管杭が最長何m地中に入って家屋を支えているかのメートル数
基礎補強の長さ(m):基礎に鉄板を施工し、基礎の補強を行った範囲
持ち上げ量(mm):ジャッキアップにより家屋を持ち上げた量
