兵庫県宝塚市O様邸

工事データ

工事時期: 2020年11月
工事内容: アンダーピニング沈下修正工事 (家の傾き修正)
基礎の形状: ベタ基礎
鋼管杭箇所数: 8箇所
鋼管杭最長圧入長さ: 6.5m
最大圧入t(トン)数: 10t
基礎補強長さ: 22m
ジャッキアップ(持ち上げ)箇所数: 8箇所
ジャッキアップ(持ち上げ)量: 66mm
工事責任者: 高橋 よりコメント
今回工事のお家は大きなマンション横にあるお家で、先の地震で陥没した土地にコンクリートを流し込んだ上に建てられたらしいとのこと。

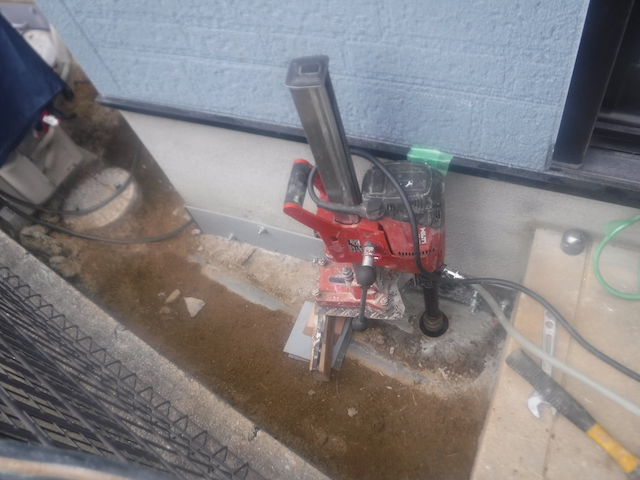

工事は、鋼管杭の圧入箇所毎にコアドリルで深い穴を開けながらの作業でした。
傾いた状態の物件を購入、そのまま壁紙を張られたようで、沈下修正により壁紙にヨジレや亀裂が出来てしまいました。
「先に沈下修正すれば良かったね」と省みながらも「夜寝ていても頭側への傾きが無く、自然な形で眠れますよ」「引き戸が、引っかからずにスムースに動く」「サッシの鍵が軽くなった」と大変喜んでいただけました。
工事施工図
家の傾き修正アンダーピニング工事

家の傾きの施工前の状態から、どのような工事内容を行って、
最終的にどのような形で工事を終えたのかを紹介しています。

施工前

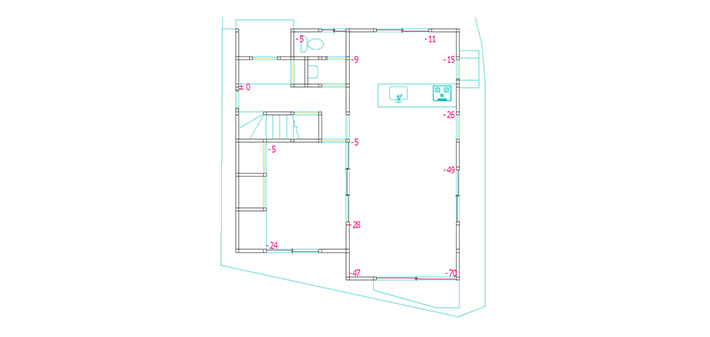

施工前図面

家の傾き修正前の計測状況です。ベタ基礎のため家全体が右下に向かってなだらかに傾きを生じている状態です。

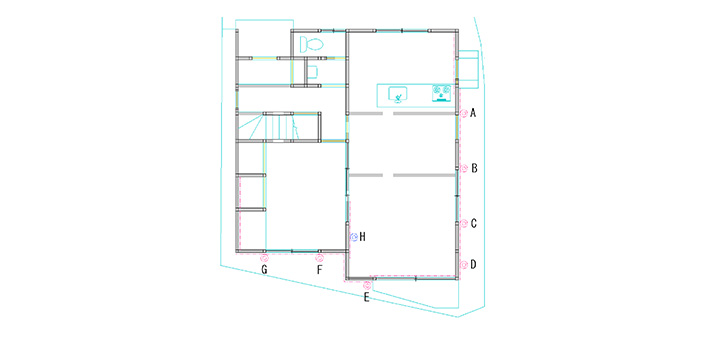

施工図面
施工図面

鋼管杭は鋼管杭を圧入する箇所
補強用鉄板は基礎補強・帯鉄板で補強を行う箇所
家の傾き修正の施工計画では、家の外周部で傾きを生じている箇所を重点的に持ち上げる計画をしました。ベタ基礎で家全体は持ち上がるのですが、バランスを崩したりたわみがでると他の不具合の原因にもなるため施工計画を入念に検討しています。

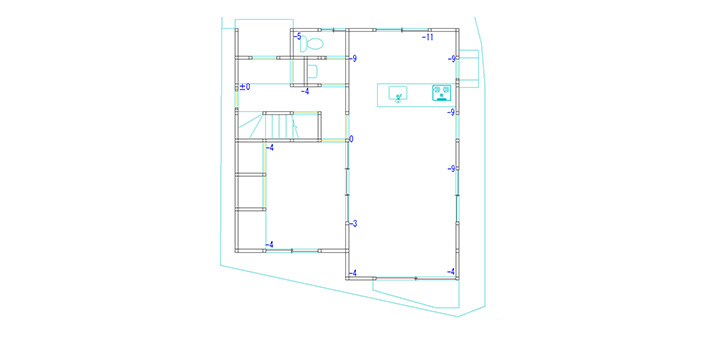

施工後
施工後

家の傾き修正後の計測状況です。家全体をほぼ水平に戻すことができました。また、家全体のバランスも良い状態でたわみなども生じることなくしっかりと施工することができました。

工事写真

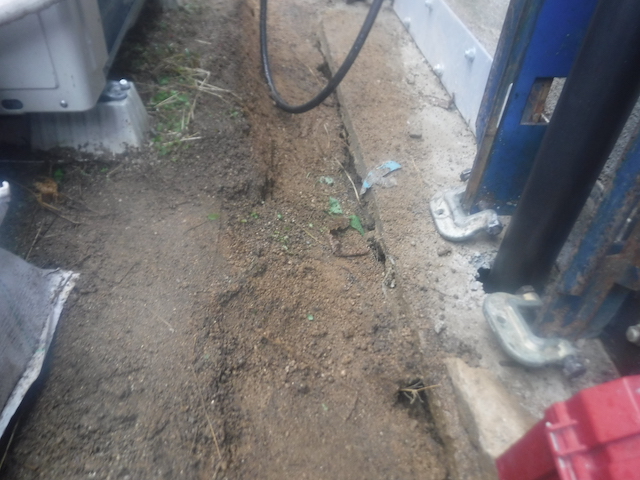

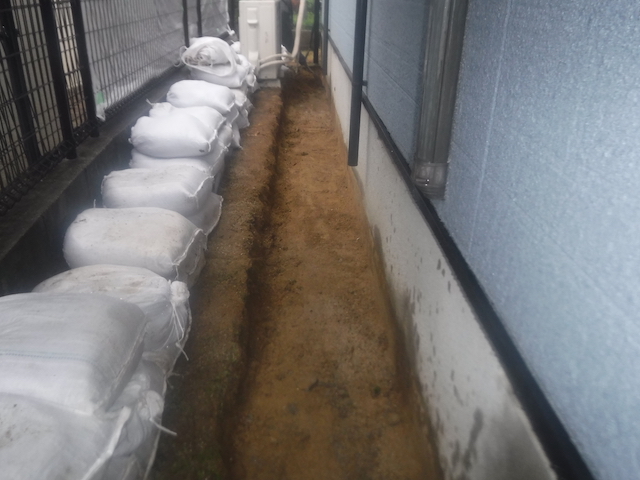

1.掘削作業
  • 写真画像1

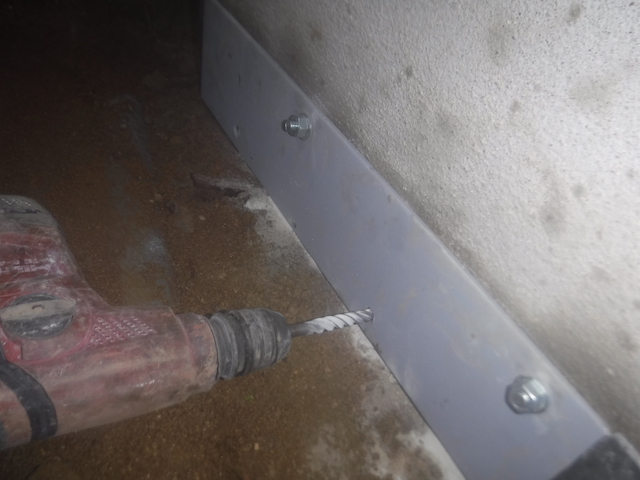

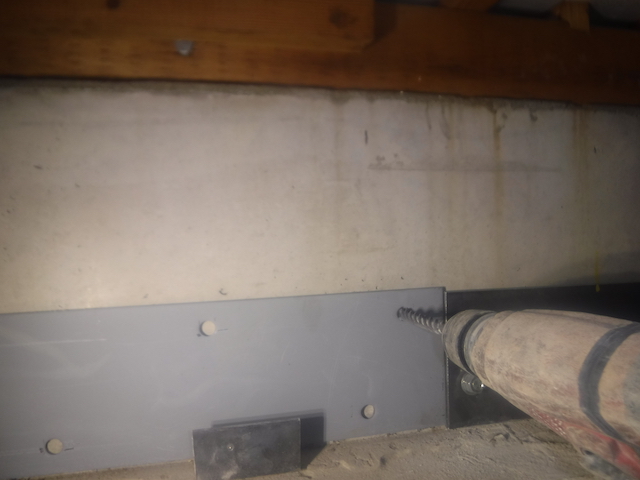

2.基礎補強
  • 写真画像2
  • 写真画像3

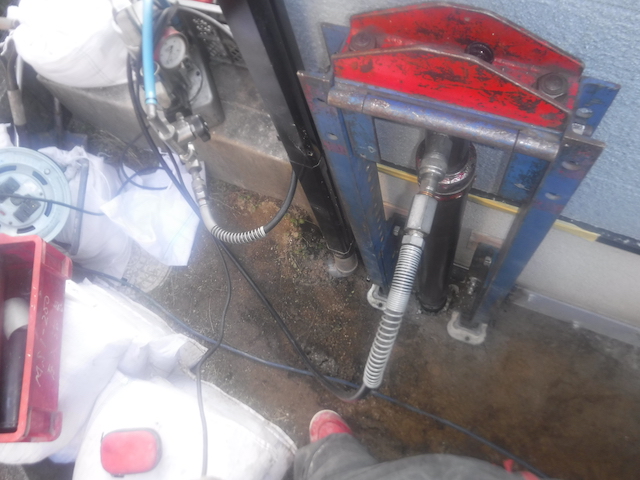

3.鋼管杭圧入
  • 写真画像4
  • 写真画像5

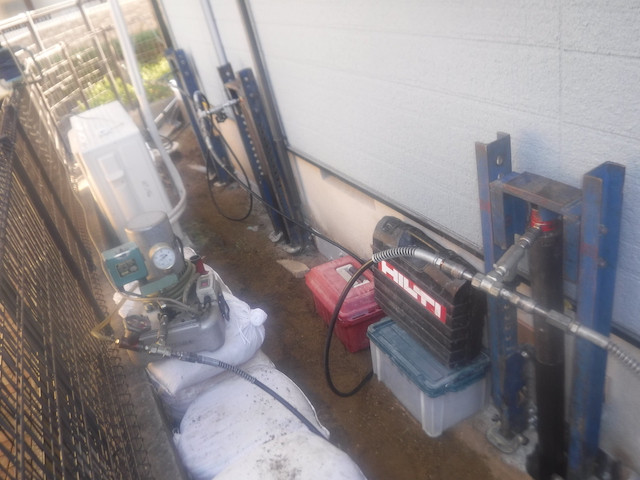

4.ジャッキアップ
  • 写真画像6
  • 写真画像7

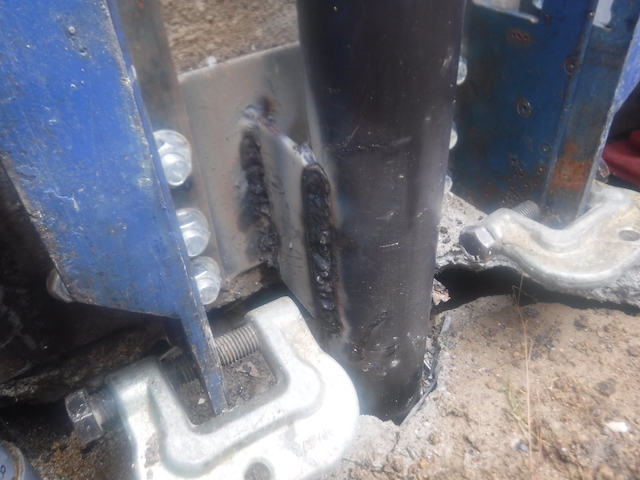

5.鋼管杭固定
  • 写真画像8

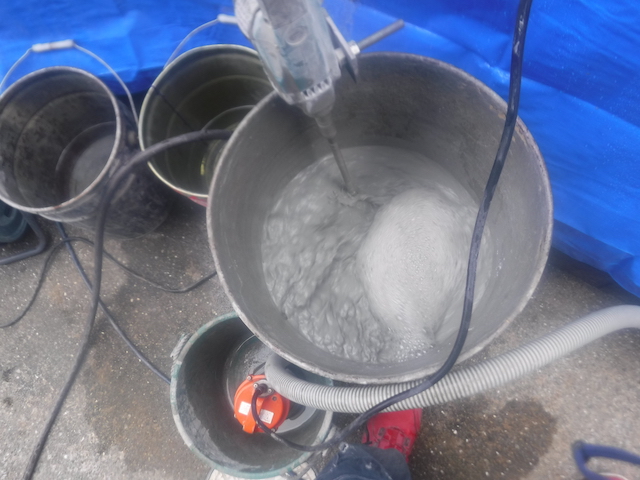

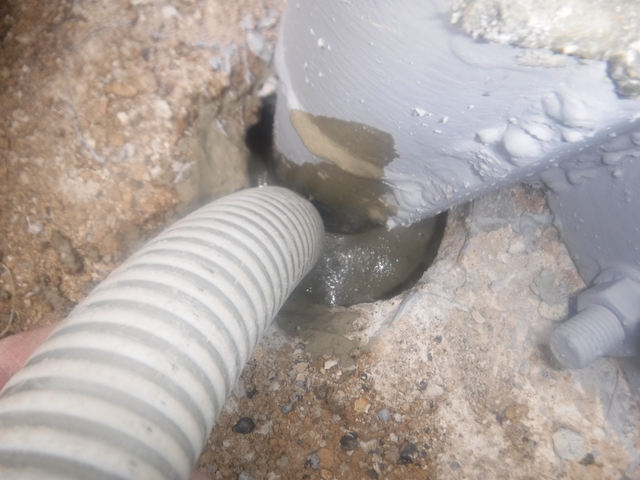

6.基礎下モルタル注入
  • 写真画像9
  • 写真画像10

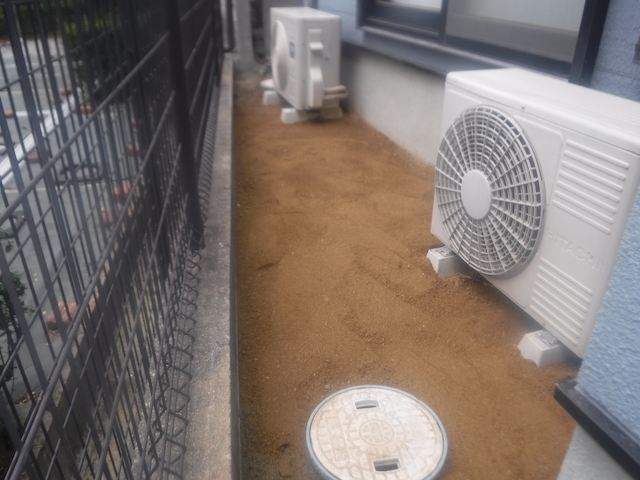

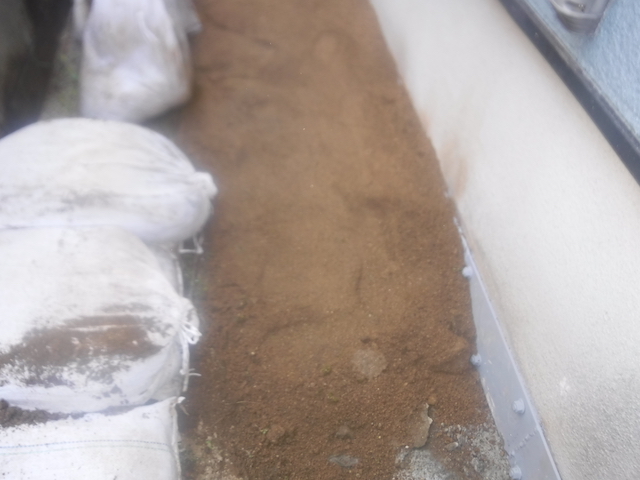

7.埋め戻し
  • 写真画像11
  • 写真画像12

兵庫県の施工実績一覧です。

合計工事件数:12

オプトのアンダーピニング修正工事では、下記の項目が重要な要素となります。
基礎の形状、杭数、最長杭の長さや基礎補強の長さによって工期や施工価格が決定しています。
参考にしたいリストをクリックすると詳細をご覧いただけます。

※一部、詳細をご覧いただけない施工事例もあります。

場所 時期 工事名 基礎形状 杭数
(本)
最長杭の
長さ
(m)
基礎補強の
長さ
(m)
持ち上げ量
(mm)
宝塚市鹿塩 2020年11月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 8 6.5 22 66
神戸市須磨区須磨浦通 2020年10月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 16 4.8 32 135
加古川市加古川町稲屋 2020年2月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 7 3.3 24 24
西宮市北六甲台 2020年1月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 13 7.4 29 85
加古川市野口町北野 2018年8月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 21 4.4 59 70
明石市魚住町金ケ崎 2018年6月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 7 4.9 23 40
堺市中区土師町 2018年3月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 5 8.1 18 35
神戸市北区東有野台 2018年2月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 20 5.5 36 97
神戸市垂水区塩屋台 2017年5月 アンダーピニング沈下修正工事
家の傾き修正
1階外壁と一体のコンクリートブロック基礎 13 9.7 30 220
姫路市家島町坊勢 2015年8月 アンダーピニング沈下修正工事
家の傾き修正
布基礎(防湿コン) 10 5.3 40 50
赤穂市木津 2015年2月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 14 5.3 45 60
宍粟市須行名 2013年3月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 14 3.6 30 76

場所:施工場所
時期:施工時期
工事名:どのような工事を行ったか
価格帯(税込):おおよその価格帯
基礎形状:基礎の形状(ベタ基礎/布基礎/無筋布基礎/ブロック基礎など)
杭数(本):鋼管杭を施工した箇所本数
最長杭の長さ(m):鋼管杭が最長何m地中に入って家屋を支えているかのメートル数
基礎補強の長さ(m):基礎に鉄板を施工し、基礎の補強を行った範囲
持ち上げ量(mm):ジャッキアップにより家屋を持ち上げた量
