熊本県宇土市M様邸

工事データ

工事時期: 2018年10月
工事内容: アンダーピニング沈下修正工事 (家の傾き修正)
基礎の形状: ベタ基礎
鋼管杭箇所数: 17箇所
鋼管杭最長圧入長さ: 9.3m
最大圧入t(トン)数: 10t
基礎補強長さ: 37m
ジャッキアップ(持ち上げ)箇所数: 13箇所
ジャッキアップ(持ち上げ)量: 82mm
工事責任者: 高橋 よりコメント
熊本地震で被災されたそうです。工事ご依頼から着工まで随分とお待たせしました。沈下修正後にはしっかりとフラットな家となり、喜んでいただけました。この家で過ごした期間より、仮住まいの期間の方が長くなってしまったそうです。今後はこの家で、永く安心して過ごしていただければと思います。ありがとうございました。
工事施工図
家の傾き修正アンダーピニング工事

家の傾きの施工前の状態から、どのような工事内容を行って、
最終的にどのような形で工事を終えたのかを紹介しています。

施工前

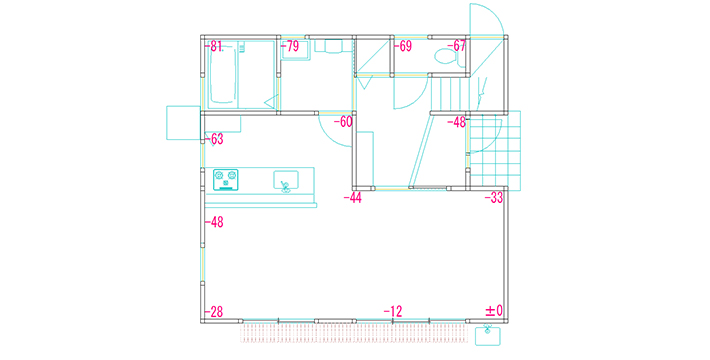

施工前図面

初期計測では、熊本震災による影響で家全体が傾いてしまっていました。建物自体がしっかりとしたベタ基礎のため全体の沈下量が均左上に向かって下がっていっています。

施工図面
施工図面

鋼管杭は鋼管杭を圧入する箇所
補強用鉄板は基礎補強・帯鉄板で補強を行う箇所
施工計画では、ベタ基礎ということもあり家全体を持ち上げる計画をしました。頑丈なベタ基礎での均一な傾きの場合、部分だけを直すとかえって家全体がバランスを悪くして至るところで不具合を起こす原因となっていまいます。

施工後

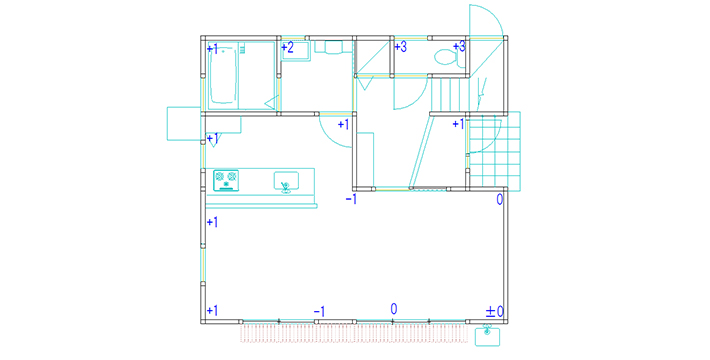

施工後

施工後、施工計画通り、家全体をフラットな状態に戻すことができました。

工事写真

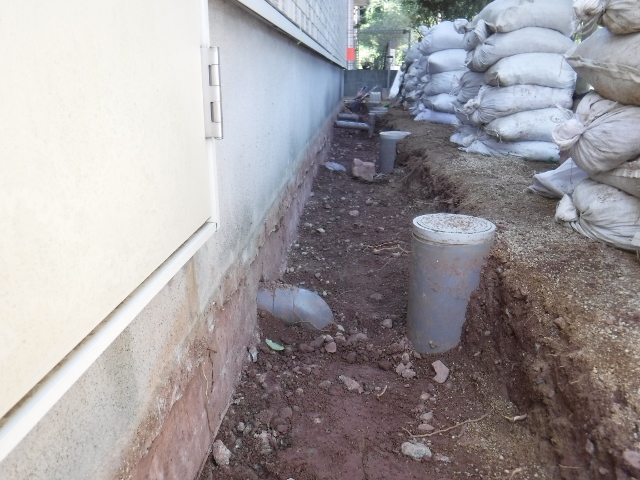

1.掘削作業
  • 写真画像1
  • 写真画像2

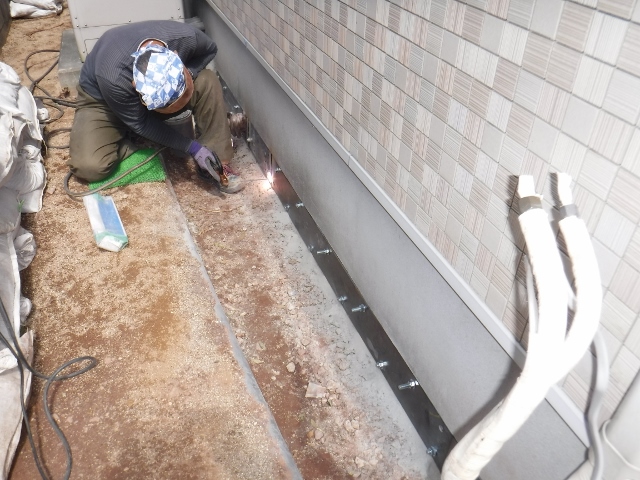

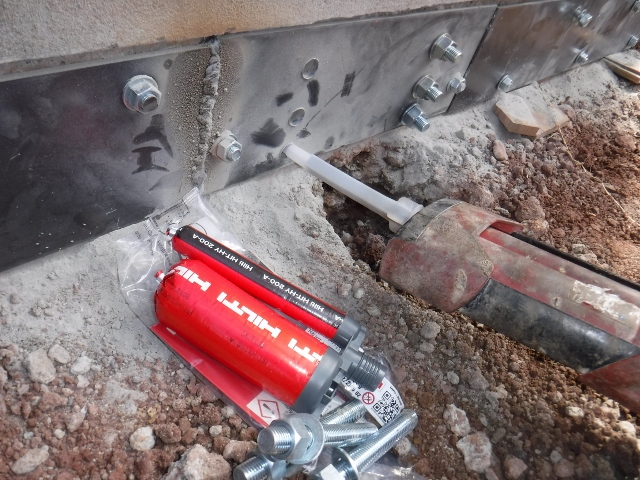

2.基礎補強
  • 写真画像3
  • 写真画像4

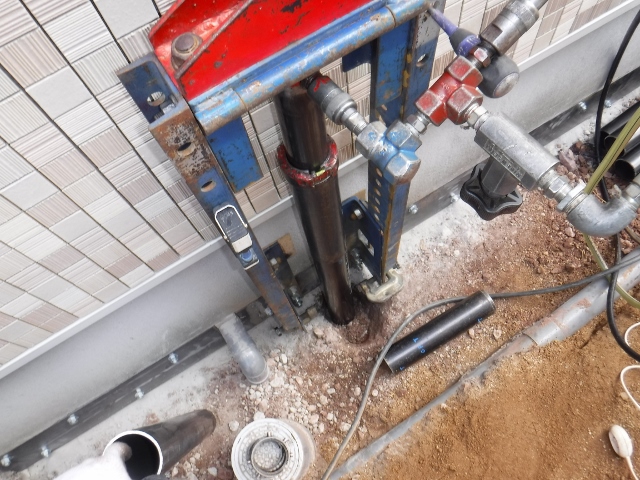

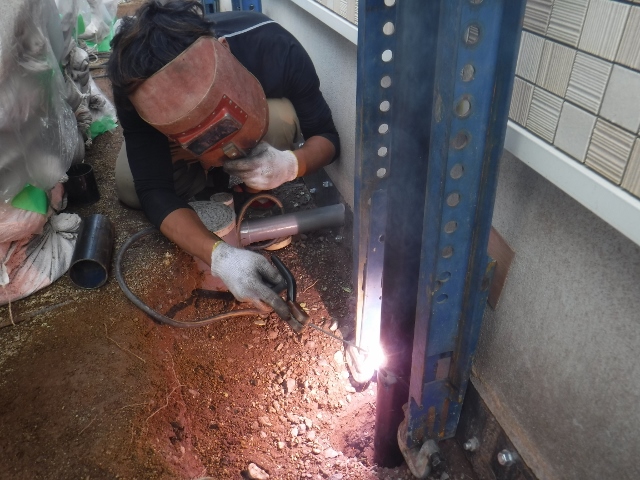

3.鋼管杭圧入
  • 写真画像5
  • 写真画像6

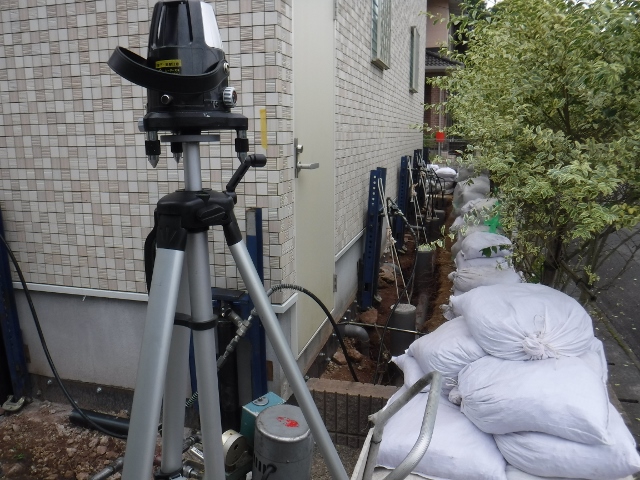

4.ジャッキアップ
  • 写真画像7
  • 写真画像8

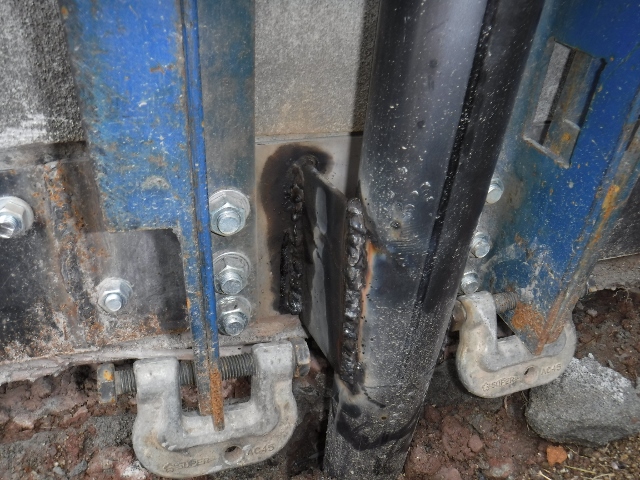

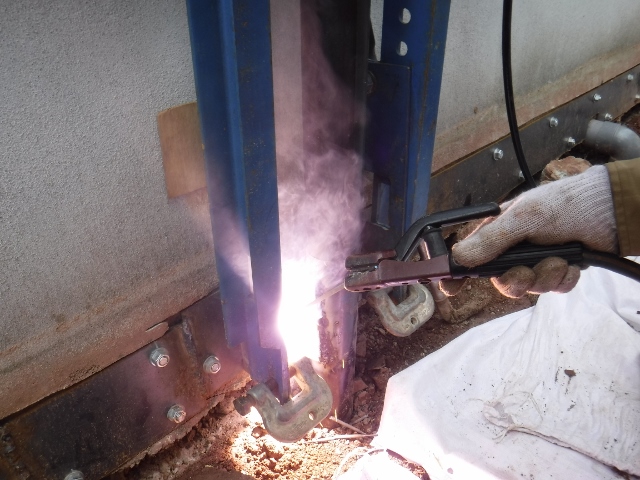

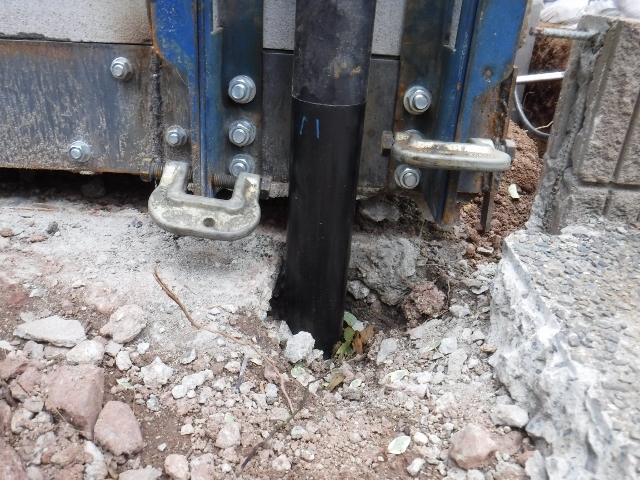

5.鋼管杭固定
  • 写真画像9
  • 写真画像10

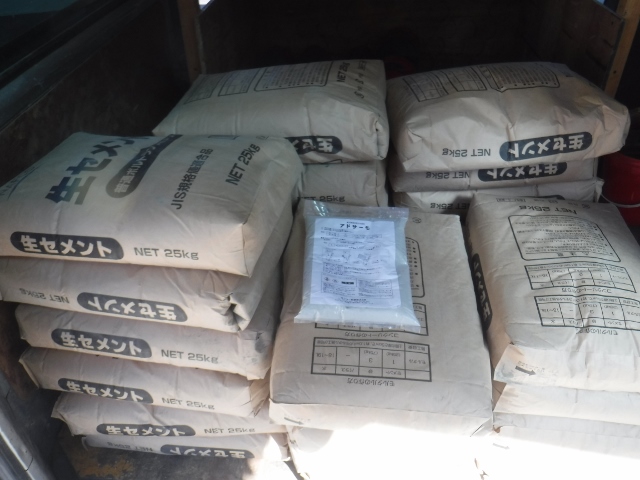

6.基礎下モルタル注入
  • 写真画像11
  • 写真画像12

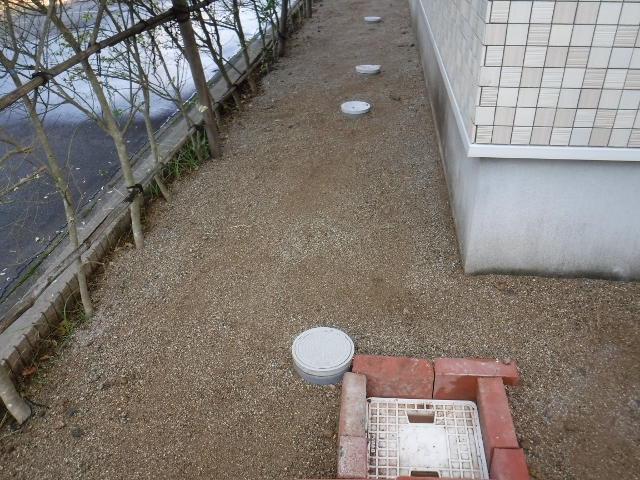

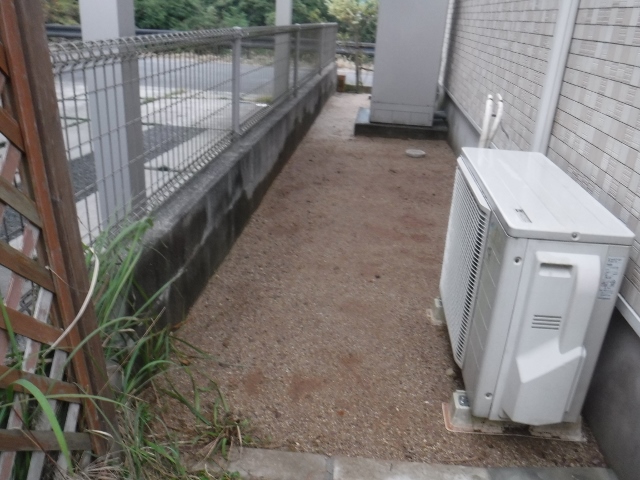

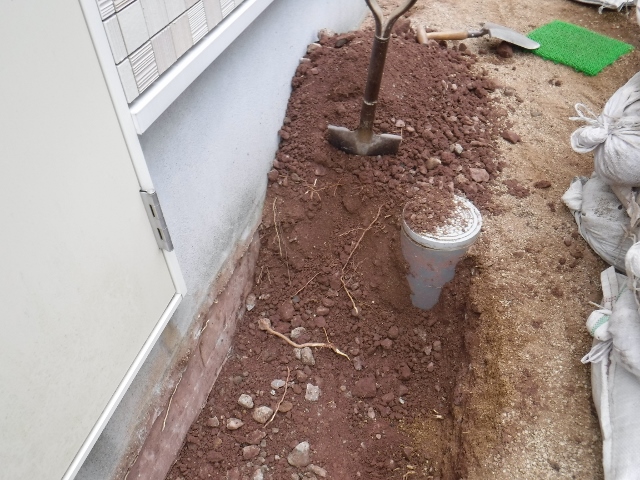

7.埋め戻し
  • 写真画像13
  • 写真画像14

熊本県の施工実績一覧です。

合計工事件数:10

オプトのアンダーピニング修正工事では、下記の項目が重要な要素となります。
基礎の形状、杭数、最長杭の長さや基礎補強の長さによって工期や施工価格が決定しています。
参考にしたいリストをクリックすると詳細をご覧いただけます。

※一部、詳細をご覧いただけない施工事例もあります。

場所 時期 工事名 基礎形状 杭数
(本)
最長杭の
長さ
(m)
基礎補強の
長さ
(m)
持ち上げ量
(mm)
八代市島田町 2020年9月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 18 7.8 43 70
熊本市中央区黒髪 2019年4月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 12 9.6 33 70
宇土市花園台 2018年10月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 17 9.3 37 82
熊本市東区若葉 2018年9月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 16 18.2 44 95
八代市島田町 2018年1月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 15 16.3 38 60
上益城郡嘉島町下六嘉 2017年11月 アンダーピニング沈下修正工事
家の傾き修正
基礎無し、束石、束柱(古民家) - - 29 69
熊本市東区小山 2017年6月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 14 24.6 34 95
熊本市南区城南町宮地 2017年2月 アンダーピニング沈下修正工事
家の傾き修正
布基礎 8 16.8 35 100
上益城郡益城町広崎 2017年2月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 13 14.4 35 35
上益城郡益城町馬水 2017年1月 アンダーピニング沈下修正工事
家の傾き修正
ベタ基礎 13 23.2 47 82

場所:施工場所
時期:施工時期
工事名:どのような工事を行ったか
価格帯(税込):おおよその価格帯
基礎形状:基礎の形状(ベタ基礎/布基礎/無筋布基礎/ブロック基礎など)
杭数(本):鋼管杭を施工した箇所本数
最長杭の長さ(m):鋼管杭が最長何m地中に入って家屋を支えているかのメートル数
基礎補強の長さ(m):基礎に鉄板を施工し、基礎の補強を行った範囲
持ち上げ量(mm):ジャッキアップにより家屋を持ち上げた量
